专利号: 2018104027868
申请人: 重庆长安汽车股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

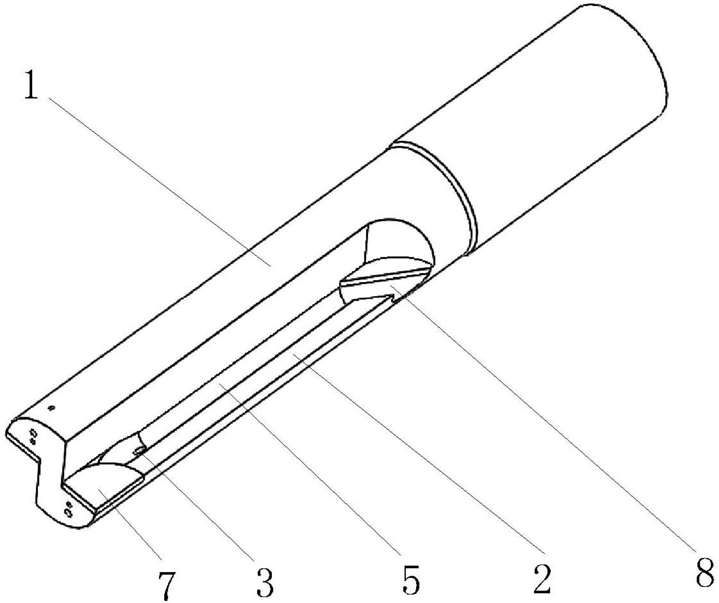

1.一种排屑刀具,包括柱状刀体(1),所述柱状刀体(1)的前端设有切削刃,所述柱状刀体(1)侧壁上设有与所述切削刃相匹配的排屑槽(2),所述排屑槽(2)自所述切削刃向后延伸,其特征在于,所述排屑槽(2)内设有开口朝后的冷却液出口(3);所述柱状刀体(1)内设有冷却液道(4),所述冷却液出口(3)与所述冷却液道(4)连通。

2.根据权利要求1中所述的排屑刀具,其特征在于,所述冷却液出口(3)设在所述排屑槽(2)的前槽壁上。

3.根据权利要求1中所述的排屑刀具,其特征在于,所述排屑槽(2)的槽壁上设有导屑槽(5),所述导屑槽(5)由所述排屑槽(2)的前端向后延伸,所述冷却液出口(3)位于所述导屑槽(5)内。

4.根据权利要求1中所述的排屑刀具,其特征在于,所述冷却液道(4)在所述柱状刀体(1)内自后向前延伸并在所述柱状刀体(1)的前端部迂回向后延伸,直至与所述冷却液出口(3)贯通。

5.根据权利要求1中所述的排屑刀具,其特征在于,所述排屑槽(2)向前贯穿所述柱状刀体(1)的前端面,所述排屑槽(2)侧壁上设有安装槽(6),所述安装槽(6)内安装有刀片(7),所述刀片(7)的刃口即为所述切削刃,所述冷却液出口(3)位于所述刀片(7)后侧。

6.根据权利要求3中所述的排屑刀具,其特征在于,所述排屑槽(2)的槽壁上设有废屑出口槽(8),所述废屑出口槽(8)的一端与所述导屑槽(5)的后部连通,另一端贯穿所述柱状刀体(1)的侧壁。

7.根据权利要求6中所述的排屑刀具,其特征在于,所述废屑出口槽(8)从前往后逐渐向所述柱状刀体(1)的径向的外侧延伸。

8.根据权利要求1中所述的排屑刀具,其特征在于,所述柱状刀体(1)上设有多个所述排屑槽(2),多个所述排屑槽(2)绕所述柱状刀体(1)的轴线均匀分布。

9.根据权利要求2中所述的排屑刀具,其特征在于,所述冷却液出口(3)与所述排屑槽(2)的槽壁相切。
