专利号: 2018103834380
申请人: 杭州傲贯网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

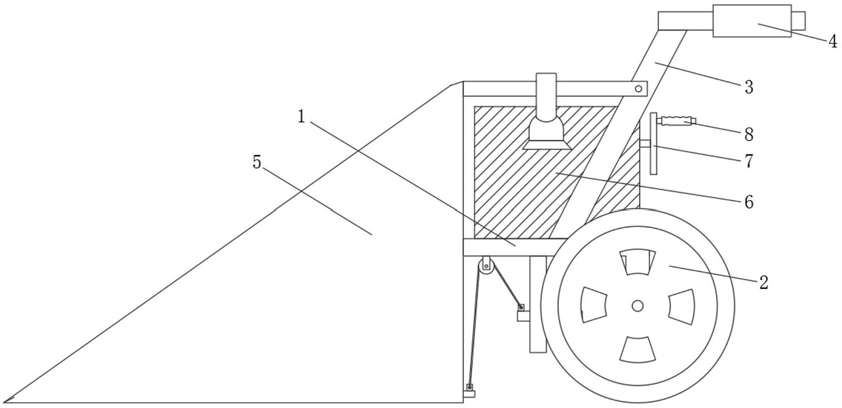

1.一种脚踏式快速铲雪车,包括车体(1)、行走轮(2)和铲架(5),其特征在于,所述车体(1)的一端固定连接有铲架(5),所述车体(1)的另一端对称转动连接有两个行走轮(2),所述车体(1)上安装有液箱(6),所述液箱(6)的内竖直设有水管(16),所述水管(16)的上端贯穿液箱(6)的内顶壁并安装有水泵(9),所述水泵(9)的输出端连通有三通管(11),所述三通管(11)的两个输出端分别连通有出水管(10),所述出水管(10)远离三通管(11)的一端连通有喷头(12),所述液箱(6)内水平设有隔板(20),所述水管(16)位于液箱(6)内的部分套设有套筒(15),且套筒(15)转动连接在隔板(20)上,所述套筒(15)上等距离固定连接有搅拌叶(17),所述套筒(15)位于隔板(20)上方的部分套设有蜗轮(14),所述蜗轮(14)啮合有蜗杆(13),所述蜗杆(13)的一端转动连接在液箱(6)的内壁上,所述蜗杆(13)的另一端贯穿液箱(6)的内壁并固定连接有转盘(7),所述转盘(7)远离蜗杆(13)的一端偏心处固定连接有把手(8),所述铲架(5)内底部放置有铲板(28),所述铲板(28)远离车体(1)的一端转动连接在铲架(5)上,所述铲板(28)靠近车体(1)的一端固定连接有连接块(29),所述铲架(5)上与连接块(29)对应的位置开设有滑槽,且连接块(29)滑动连接在滑槽内,所述车体(1)的底端安装有定滑轮(27),所述车体(1)的下端还对称固定连接有两个吊架(22),两个所述吊架(22)上共同滑动连接有踏板(25),所述连接块(29)上固定连接有绳体(26),所述绳体(26)穿过定滑轮(27)并固定连接在踏板(25)上。

2.根据权利要求1所述的一种脚踏式快速铲雪车,其特征在于,所述车体(1)上固定连接有推手(3),且推手(3)倾斜设置,所述推手(3)远离车体(1)的一端固定连接有横杆(4)。

3.根据权利要求1所述的一种脚踏式快速铲雪车,其特征在于,所述蜗轮(14)通过平键与套筒(15)过盈配合联接。

4.根据权利要求1所述的一种脚踏式快速铲雪车,其特征在于,所述搅拌叶(17)远离套筒(15)的一端固定有连接弹簧(18),所述连接弹簧(18)远离搅拌叶(17)的一端固定连接有搅拌球(19)。

5.根据权利要求1所述的一种脚踏式快速铲雪车,其特征在于,所述套筒(15)上套设有轴承(21),所述套筒(15)通过轴承(21)转动连接在隔板(20)上。

6.根据权利要求1所述的一种脚踏式快速铲雪车,其特征在于,所述铲板(28)远离车体(1)的一端插设有转轴(30),所述铲架(5)的两侧内壁与转轴(30)对应的位置开设有插槽,所述转轴(30)通过微型轴承转动连接在插槽的内壁上。

7.根据权利要求1所述的一种脚踏式快速铲雪车,其特征在于,两个所述吊架(22)相互靠近的一端均开设有凹槽(23),所述凹槽(23)内设置固定连接有滑杆(24),且滑杆(24)与踏板(25)固定连接。

8.根据权利要求7所述的一种脚踏式快速铲雪车,其特征在于,所述踏板(25)的两端均安装有直线轴承,所述踏板(25)通过直线轴承与滑杆(24)滑动连接。
