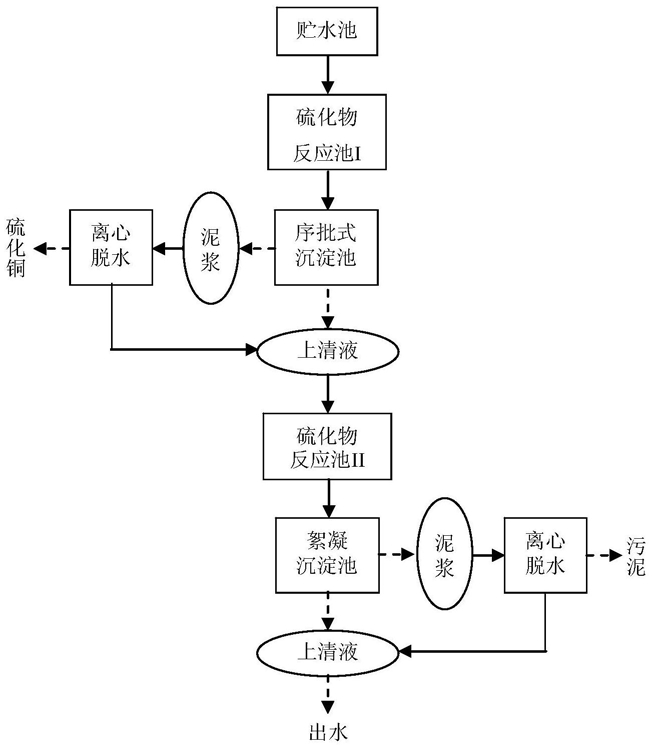

1.一种利用硫化物沉淀法处理含铜电镀废水并回收铜的方法，其特征在于包含如下步骤：(1)调节含铜电镀废水pH值至1.5～3.0，然后加入初始浓度为0.5～1.5mol/L的硫化物溶液，搅拌反应，反应完成后固液分离，得到预处理废水和硫化铜沉淀；

(2)在步骤(1)制得的预处理废水中加入部分固体硫化物，进行首次搅拌反应；然后加入剩余固体硫化物，进行二次搅拌反应；二次搅拌反应完成后加入絮凝剂，搅拌反应；反应完成后调节体系pH至7.0～8.0，固液分离，得到上清液和混合重金属硫化物，其中，上清液达标排放；

步骤(1)中所述的硫化物溶液的用量为：硫化物加入量为含铜电镀废水中铜元素物质的量的80～95％；

步骤(2)中所述的部分固体硫化物和剩余固体硫化物的总用量为废水中剩余重金属物质的量总和的110～130％；

步骤(2)中所述的部分固体硫化物的用量为部分固体硫化物和剩余固体硫化物的总用量的60～80％。

2.根据权利要求1所述的利用硫化物沉淀法处理含铜电镀废水并回收铜的方法，其特征在于：步骤(1)中所述的硫化物为硫化钠、硫化钾和高浓度硫酸盐生物还原废水中的至少一种。

3.根据权利要求1所述的利用硫化物沉淀法处理含铜电镀废水并回收铜的方法，其特征在于：步骤(1)中所述的反应的条件为pH值1.5～3.5的条件下搅拌反应10～30min。

4.根据权利要求1所述的利用硫化物沉淀法处理含铜电镀废水并回收铜的方法，其特征在于：步骤(2)中所述的首次搅拌反应的时间为10～30min；

步骤(2)中所述的二次搅拌反应的时间为2～4min。

5.根据权利要求1所述的利用硫化物沉淀法处理含铜电镀废水并回收铜的方法，其特征在于：步骤(2)中所述的絮凝剂为聚丙烯酰胺和硫酸亚铁的混合物；

所述的聚丙烯酰胺和硫酸亚铁的质量比为(2～4):1。

6.根据权利要求5所述的利用硫化物沉淀法处理含铜电镀废水并回收铜的方法，其特征在于：步骤(2)中所述的絮凝剂的加入量为每m3废水10～60g。

7.根据权利要求1所述的利用硫化物沉淀法处理含铜电镀废水并回收铜的方法，其特征在于：步骤(2)中所述的搅拌反应的时间为10～30min。

8.根据权利要求1所述的利用硫化物沉淀法处理含铜电镀废水并回收铜的方法，其特征在于：步骤(2)中所述的固液分离的具体操作为：

调节体系pH至7.0～8.0后，自然沉淀，得到上清液3和混合重金属硫化物泥浆，混合重金属硫化物泥浆离心，得到上清液4和混合重金属硫化物；合并上清液3和上清液4，得到可达标排放的上清液。
