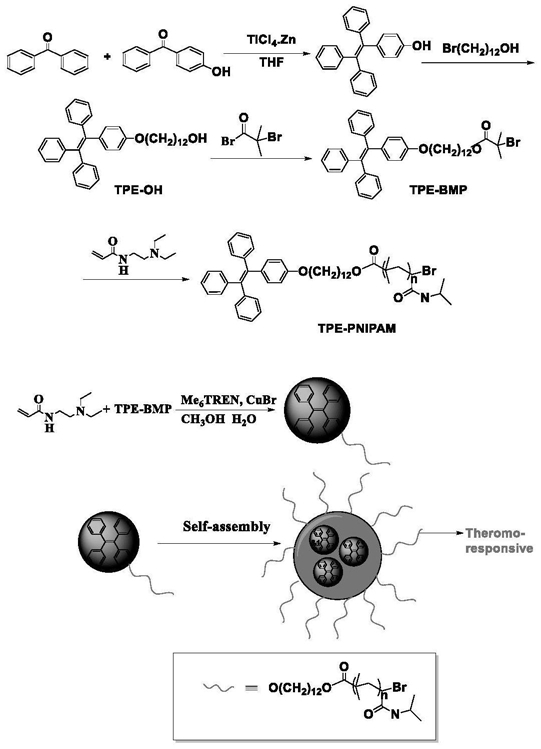

1.一种温度响应型AIE荧光聚合物纳米粒子，其特征在于，其化学结构式如下：其中，n正整数。

2.一种温度响应型AIE荧光聚合物纳米粒子的合成方法，其特征在于，包括以下步骤：

1)TPE-OH的合成

将4-羟基四乙烯、12-溴-1-十二烷醇和K2CO3溶解在无水乙腈中，在氩气保护条件下回流反应，反应结束后，将反应液冷却至室温，然后将反应液过滤，将有机层蒸发，最后采用柱层析分离法对产物进行分离提纯，最终得到淡黄色固体4-(12-羟基十二烷基)四苯乙烯；

2)TPE-BPM的合成

TPE-OH、三乙胺和2-溴-2-甲基丙酰溴加入无水THF中，在室温下搅拌，反应结束后，反应液过滤，滤液浓缩，粗产品最后采用柱层析分离法对产物进行分离提纯，最终得到淡黄色TPE-BPM；

3)TPE-PNIPAM的合成

将N-异丙基丙烯酰胺溶解在混合溶剂中并搅拌，然后在氩气保护条件下依次加入三(2-二甲氨基乙基)胺、CuBr、TPE-BMP，在室温下搅拌后，将反应原液用超纯水透析，最后将透析液冷冻干燥，得到淡黄色固体粉末即为TPE-PNIPAM。

3.根据权利要求1所述的温度响应型AIE荧光聚合物纳米粒子的合成方法，其特征在于：步骤1)中，4-羟基四乙烯、6-溴-1-己烷醇和K2CO3的摩尔比为1：(1～1.2)：(1～1.2)。

4.根据权利要求1所述的温度响应型AIE荧光聚合物纳米粒子的合成方法，其特征在于：步骤2)中，4-(6-羟基己烷基)四苯乙烯、三乙胺和2-溴-2-甲基丙酰溴的摩尔比为1：(1～1.25)：(1～1.25)。

5.根据权利要求1所述的温度响应型AIE荧光聚合物纳米粒子的合成方法，其特征在于：步骤4)中，N-异丙基丙烯酰胺与TPE-BMP的摩尔比为800:1。

6.根据权利要求1所述的温度响应型AIE荧光聚合物纳米粒子的合成方法，其特征在于：步骤4)中，混合溶剂为水和甲醇的混合物，其中V水:V甲醇＝2:1。

7.根据权利要求2至6中任意一项所述的温度响应型AIE荧光聚合物纳米粒子的合成方法，其特征在于：分离提纯采用的淋洗剂为乙酸乙酯与石油醚的混合物。

8.权利要求1所述的温度响应型AIE荧光聚合物纳米粒子在细胞显影中的应用，其特征在于，作为荧光生物探针使用。
