专利号: 2018103810314
申请人: 温州正城建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

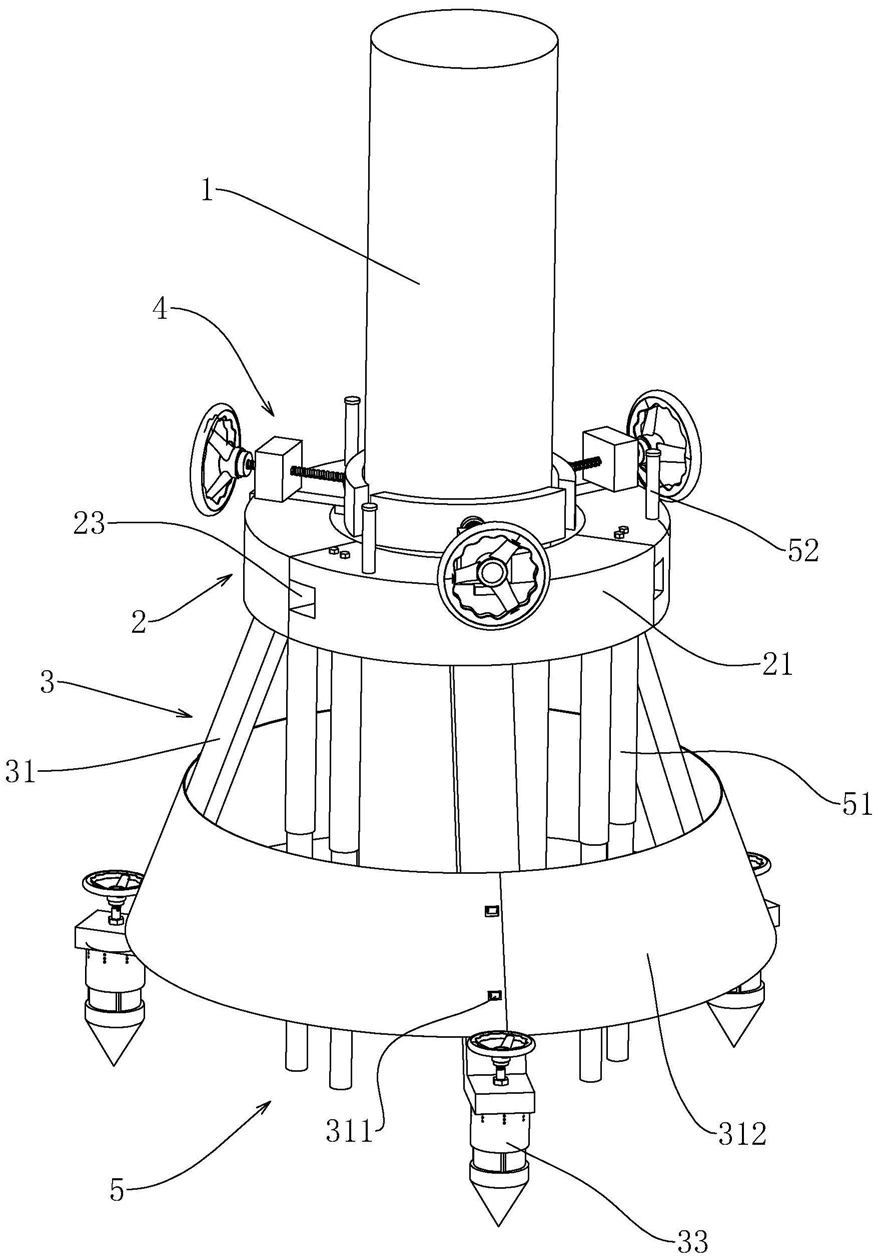

1.一种市政园林用树木灌溉装置,包括套在树干(1)外的连接环(2),其特征在于:所述连接环(2)下方连接有用于支撑连接环(2)的支撑组件(3),所述连接环(2)上方用于夹紧树干(1)的夹紧装置(4),所述连接环(2)上连接有用于向土壤内直接灌水的灌溉组件。

2.根据权利要求1所述的一种市政园林用树木灌溉装置,其特征在于:所述连接环(2)有三个为弧形的连接杆(21)组成,三个连接杆(21)为可拆卸连接;所述夹紧装置(4)包括滑动连接在连接杆(21)上方的夹紧杆(43),所述夹紧杆(43)与挤压机构连接,所述挤压机构可驱动夹紧杆(43)沿连接环(2)的径向方向滑动;所述支撑组件(3)包括固定在连接杆(21)下方的斜撑杆(31),所述斜撑杆(31)下端固定有水平撑杆(32),所述水平撑杆(32)下方固定有定位脚(33);所述灌溉组件包括固定在连接杆(21)下端的伸缩管(51),所述连接杆(21)内设有流动腔(25),并且三个连接杆(21)连接在一起时,三个流转腔相通,所述连接杆(21)上端连接有与流动腔(25)导通的进水管(52),所述进水管(52)上端盖合有封盖(53)。

3.根据权利要求2所述的一种市政园林用树木灌溉装置,其特征在于:三个所述连接杆(21)的可拆卸连接为:连接杆(21)的首端固定有连接台(22),连接杆(21)的尾端设有可与连接台(22)配合的连接槽(23),连接台(22)插入相邻连接杆(21)的连接槽(23)中并通过两个螺栓将两者固定。

4.根据权利要求2所述的一种市政园林用树木灌溉装置,其特征在于:所述连接杆(21)上端固定有安装块(41),所述夹紧杆(43)为弧形,所述挤压组件包括螺纹连接在安装块(41)上的锁紧丝杆(42),所述夹紧板背离树干(1)的一侧固定有连接轴承(44),所述锁紧丝杆(42)朝向树干(1)的一侧与连接轴承(44)的内圈过盈配合,所述夹紧杆(43)下端固定有滑板(45),所述滑板(45)滑动连接在连接杆(21)的上端。

5.根据权利要求2所述的一种市政园林用树木灌溉装置,其特征在于:所述定位脚(33)包括与水平撑杆(32)下端面固定连接的竖向轴(331),所述竖向轴(331)下方设有与竖向轴(331)转动连接的旋转盘(334),所述旋转盘(334)的下端转动连接有辅助块(338),所述辅助块(338)为倒圆锥形;所述旋转盘(334)与竖向轴(331)转动连接,所述竖向轴(331)的下端设有三个沿竖向轴(331)的径向延伸的扩展槽(3311),所述旋转盘(334)的上端面设有与三个扩展脚(335)胶分布位置对应的三个阿基米德螺旋槽(3341),所述扩展脚(335)位于竖向轴(331)和旋转盘(334)之间,所述扩展脚(335)的上端与扩展槽(3311)滑动连接,所述扩展脚(335)的下端滑动连接在阿基米德螺旋槽(3341)内,所述旋转盘(334)上连接有用于驱动旋转盘(334)转动的旋转组件。

6.根据权利要求5所述的一种市政园林用树木灌溉装置,其特征在于:所述旋转组件包括穿设在竖向轴(331)内的旋转杆(332),所述旋转杆(332)的中部固定有转板(333),所述旋转杆(332)的上端向上穿出水平撑杆(32)并固定有手轮(34),所述手轮(34)与水平撑杆(32)之间的旋转杆(332)上螺纹连接有锁紧螺母(35),转板(333)转动连接在定位脚(33)内,所述旋转杆(332)的下端与旋转盘(334)固定连接。

7.根据权利要求6所述的一种市政园林用树木灌溉装置,其特征在于:两两所述扩展槽(3311)之间设有与竖向轴(331)固定的阻挡块(336),所述阻挡块(336)与旋转盘(334)留有缝隙,所述阻挡块(336)位于阿基米德螺旋槽(3341)的外侧。

8.根据权利要求5所述的一种市政园林用树木灌溉装置,其特征在于:所述斜撑杆(31)和水平撑杆(32)的内部中空并与流动腔(25)连通,所述竖向轴(331)内设有与水平撑杆(32)内部连通的渗水槽(3312),所述渗水槽(3312)为环形,所述竖向轴(331)的侧壁上开设有与渗水槽(3312)连通的渗水孔(3313)。

9.根据权利要求8所述的一种市政园林用树木灌溉装置,其特征在于:所述渗水槽(3312)内设有防护套(3314),所述防护套(3314)上设有多个内出水孔(3315),所述防护套(3314)的下端固定有防护弹簧(3316),所述防护弹簧(3316)另一端与渗水槽(3312)底部固定连接,斯潘塞渗水槽(3312)底部固定有限位块(3317),当当防护套(3314)与限位块(3317)抵接时,所述内出水孔(3315)与渗水孔(3313)一一对应。

10.根据权利要求2所述的一种市政园林用树木灌溉装置,其特征在于:所述斜撑杆(31)上固定有多个挂钩(311),两两斜撑杆(31)之间设有遮阳布(312),所述遮阳布(312)上设有用于和挂钩(311)配合的挂孔。
