专利号: 2018103693931
申请人: 珠海市万顺睿通科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

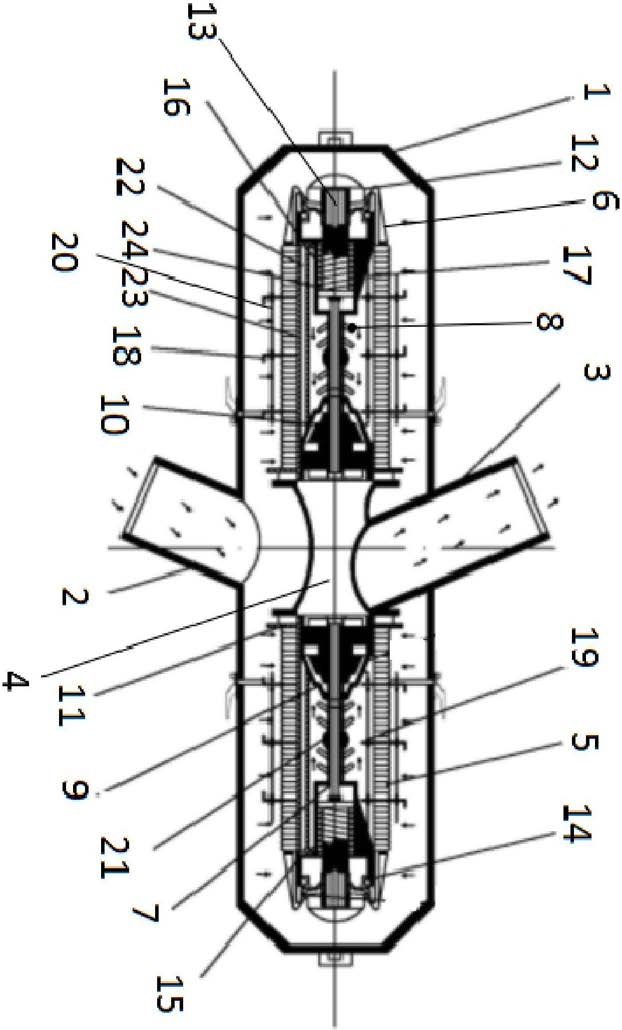

1.一种具备反冲洗功能的水处理过滤器,其特征在于:所述过滤器包括:过滤器外壳;污水入口,所述污水入口与所述过滤器外壳连通;污水出口,所述污水出口与净水通道连接;第一过滤工作组合结构以及第二过滤工作组合结构;第一过滤工作组合结构以及第二过滤工作组合结构通过所述净水通道相连通;所述第一过滤工作组合结构包括如下组件:过滤介质,所述过滤介质一端与过滤介质连接座连接;端部导流板,所述端部导流板设置于所述过滤介质的另一端;伸缩装置,所述伸缩装置与所述过滤介质的一端固定连接,所述伸缩装置设置于所述过滤介质围成的空腔中;导向杆,所述伸缩装置套接在所述导向杆上,所述伸缩装置能够沿所述导向杆伸缩运动;柔性导流片,所述柔性导流片设置于所述导向杆上;流通阀座,所述流通阀座套接在所述导向杆上,所述流通阀座设置于所述第一过滤工作组合结构靠近所述净水通道的一侧;流通阀,所述流通阀设置于所述流通阀座内。2.如权利要求1所述的水处理过滤器,其特征在于:所述第一过滤工作组合结构以及第二过滤工作组合结构具有相同的结构,所述第一过滤工作组合结构设置于所述过滤器外壳内部的一侧,所述第二过滤工作组合结构设置于所述过滤器外壳内部的另一侧。3.如权利要求2所述的水处理过滤器,其特征在于:所述伸缩装置包括如下结构:固定螺母;主承力杆,所述主承力杆的一端位于伸缩装置外壳中,所述主承力杆穿过所述伸缩装置外壳,所述伸缩装置外壳能够相对于所述主承力杆伸缩运动;伸缩装置衬套,所述主承力杆的一端伸入所述伸缩装置衬套;弹簧,所述弹簧一端与所述伸缩装置外壳连接,所述弹簧的另一端与所述主承力杆伸入所述伸缩装置衬套的一端连接;加力斜面,所述加力斜面设置于所述伸缩装置衬套外侧。4.如权利要求3所述的水处理过滤器,其特征在于:所述第一过滤工作组合结构还包括:多个定位环,所述多个定位环设置于所述过滤介质上;定位杆,所述定位杆连接所述多个定位环,所述第一过滤工作组合结构通过所述定位杆连接在所述过滤器外壳内部。5.如权利要求4所述的水处理过滤器,其特征在于:所述第一过滤工作组合结构还包括:止动挡片,所述止动挡片设置于所述导向杆上,所述止动挡片用于限制所述柔性导流片的形变,主肋板,所述主肋板设置于所述伸缩装置衬套与所述过滤介质之间,所述肋板一端与所述伸缩装置外壳连接;

副肋板,所述副肋板设置于所述主肋板与所述过滤介质之间,所述副肋板紧贴所述过滤介质。6.如权利要求5所述的水处理过滤器,其特征在于:所述过滤器包括排水阀,所述排水阀设置于所述过滤器外壳上。7.如权利要求6所述的水处理过滤器,其特征在于:所述污水入口与所述过滤器外壳不垂直;所述污水出口与所述净水通道连接不垂直。
