专利号: 2018103652664
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种旁压试验装置,其特征在于,包括:

空心钻杆,其用于容纳流体介质,且一端从地表伸出,另一端伸入地层;

探头,其连接所述空心钻杆伸入所述地层的一端,并位于目标探测层中,且与所述空心钻杆连通;具体的,所述探头与所述空心钻杆伸入所述地层的一端的连接处设有第二垫圈;

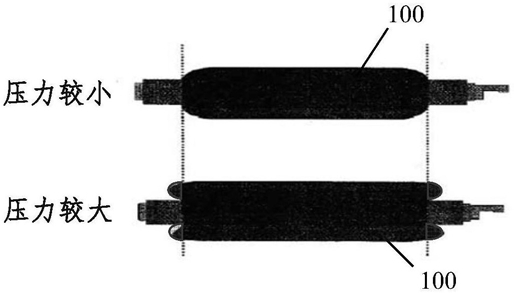

所述探头包括弹性外膜,可在所述流体介质的压力作用下膨胀,以引起所述目标探测地层土体的变形,所述弹性外膜靠近所述探头尾部一端的外周面上缠绕有第一加强层;和/或所述弹性外膜靠近所述探头头部一端的外周面上缠绕有第二加强层,所述第一加强层为芳纶纤维,其厚度为1.2‑2mm;和/或所述第二加强层为芳纶纤维,其厚度为1.2‑2mm;

加压设备,其用于通过压缩所述空心钻杆内的流体介质产生压力,且将压力传递至所述探头,以对所述目标探测层的土体施加压力,使其产生变形;

以及信号检测设备,其用于检测所述探头周边土体变形时产生的旁压数据信号;

所述装置的试验方法,包括如下步骤:

S1、空心钻孔后提钻;

S2、将探头连接空心钻杆;

S3、将探头放入钻孔内,并使其位于目标探测层中;

S4、空心钻杆内注入流体介质,以产生旁压试验初期压力;

S5、安装加压设备,并通过加压设备对所述流体介质施加压力,并将产生的压力传递至所述探头的弹性外膜上,以对目标探测层的土体施加压力,使其产生变形;

以及S6、关闭加压设备,排出流体介质,依次取出空心钻杆、探头,旁压试验结束。

2.如权利要求1所述的旁压试验装置,其特征在于,所述探头包括:探头尾部,其与所述空心钻杆伸入所述地层的一端连接,且与所述空心钻杆内部连通;

探头头部,其整体为圆锥形。

3.如权利要求2所述的旁压试验装置,其特征在于,所述弹性外膜包括由内而外依次设置的第一弹性膜、第二弹性膜以及第三弹性膜。

4.如权利要求3所述的旁压试验装置,其特征在于,所述第一弹性膜、第二弹性膜均为丁腈橡胶膜,且厚度均为2‑3mm;和/或,所述第三弹性膜为混有芳纶纤维的丁腈橡胶膜,且厚度为2‑3mm。

5.如权利要求2所述的旁压试验装置,其特征在于,所述加压设备包括:加压单元;活塞杆,其一端连接所述加压单元;以及活塞,其设置于所述空心钻杆内,连接所述活塞杆的另一端,且其外径与所述空心钻杆内径相匹配;

所述活塞杆在所述加压单元的带动下上下移动,由此带动所述活塞在所述空心钻杆内部上下移动,并在向下移动过程中压缩所述流体介质。

6.如权利要求5所述的旁压试验装置,其特征在于,所述加压设备还包括:设有内螺纹的封堵螺栓,其通过内螺纹与所述空心钻杆从地表伸出的一端螺纹连接,且所述封堵螺栓的端帽中部设有可供所述活塞杆穿过的通孔。

7.如权利要求1‑6任一项所述的旁压试验装置,其特征在于,所述空心钻杆包括若干首尾依次连接的子钻杆单元,最上方的子钻杆单元的上端从地表伸出;且相邻两子钻杆单元的连接处设有第一垫圈,且所述第一垫圈开设有可供所述流体介质流过的通孔。
