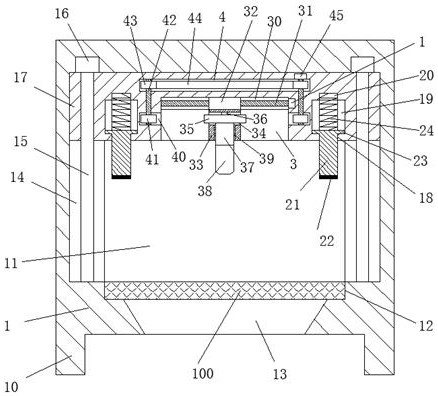

1.一种装修用建筑模板打孔器，包括主体架、设置在所述主体架底部且呈左右对称设置的两个支撑块以及设置在所述主体架中且前后贯穿所述主体架的打孔腔，其特征在于：

所述打孔腔左右两端壁中对称设置有打孔升降槽，所述打孔升降槽中设置有上下延伸的升降螺纹杆，所述升降螺纹杆顶端与升降电机动力连接，所述打孔腔中设置有两端向所述打孔升降槽中延伸且与所述打孔升降槽滑动配合连接的升降臂体，所述升降臂体两端还与所述升降螺纹杆螺纹配合连接，所述打孔腔底端壁中设置有建筑模板摆放槽，所述主体架底部设置有与所述建筑模板摆放槽相通的落料槽，所述升降臂体底端面中设置有调节滑槽，所述升降臂体底端面中在所述调节滑槽的左右两侧对称设置有模板压紧组件，所述调节滑槽的顶端壁中设置有驱动滑槽，所述升降臂体中在所述驱动滑槽上方设置有传动槽，所述调节滑槽左右两端壁中对称设置有容纳槽，所述容纳槽中设置有向上延伸贯穿所述容纳槽顶端壁并延伸到所述传动槽中的传动轴，所述传动槽中在所述传动轴上固定设置有传动带轮，所述容纳槽中在所述传动轴上定设置有传动齿轮，两个所述传动带轮之间配合连接有传动皮带，右侧的所述传动轴顶端与转动电机动力连接，所述调节滑槽中设置有可左右滑动的调节滑动块，所述调节滑动块顶部固定设置有伸入到所述驱动滑槽中且与所述驱动滑槽滑动配合连接的驱动滑块，所述驱动滑槽中左右延伸设置有贯穿所述驱动滑块且与所述驱动滑块螺纹配合连接的移动螺纹杆，所述移动螺纹杆右端与移动电机动力连接，所述调节滑动块中左右贯穿设置有与所述容纳槽相对的对接槽，所述对接槽底端壁中通过轴承可转动地设置有钻头夹持件，所述钻头夹持件底部向下延伸且可拆卸地夹持有打孔钻头，所述对接槽中设置有可转动的主齿轮，所述主齿轮顶端面中间固定设置有与所述对接槽顶端壁可转动配合连接的主轴，所述主齿轮底端面中间与所述钻头夹持件顶端固定连接。

2.根据权利要求1所述的一种装修用建筑模板打孔器，其特征在于：所述主齿轮与所述传动齿轮相对且所述主齿轮的直径大于所述传动齿轮的直径，所述移动螺纹杆左端与所述驱动滑槽左端壁可转动配合连接，所述移动电机嵌入设置在所述驱动滑槽右端壁中。

3.根据权利要求1所述的一种装修用建筑模板打孔器，其特征在于：所述传动轴与所述容纳槽顶端壁可转动配合连接，所述传动轴底端与所述容纳槽底端壁可转动配合连接，左侧的所述传动轴与所述传动槽顶端壁可转动配合连接，所述转动电机嵌入设置在所述传动槽顶端壁中，所述传动带轮与所述传动齿轮的直径相同。

4.根据权利要求1所述的一种装修用建筑模板打孔器，其特征在于：所述模板压紧组件包括设置在所述升降臂体底端面上的压紧滑腔，所述压紧滑腔外周相通设置有环形腔，所述压紧滑腔顶端壁中设置有弹簧槽，所述压紧滑腔中设置有可上下滑动的压紧滑块，所述压紧滑块底端面上固定设置有压紧垫，所述压紧滑块顶端面上固定设置有与所述环形腔滑动配合连接的圆形限位板，所述弹簧槽中设置有用以将所述圆形限位板向下顶压的顶压弹簧。

5.根据权利要求4所述的一种装修用建筑模板打孔器，其特征在于：所述顶压弹簧顶端与所述弹簧槽顶端壁固定连接，所述顶压弹簧底端与所述圆形限位板顶端面固定连接，所述环形腔为圆环状，所述压紧滑腔为圆柱状，所述压紧滑块与所述圆形限位板也为圆柱状，所述压紧滑块的直径小于所述圆形限位板的直径。

6.根据权利要求1所述的一种装修用建筑模板打孔器，其特征在于：所述升降电机嵌入设置在所述打孔升降槽的顶端壁中，所述升降螺纹杆底端与所述打孔升降槽的底端壁可转动配合连接。

7.根据权利要求1所述的一种装修用建筑模板打孔器，其特征在于：所述落料槽为梯形状，所述建筑模板摆放槽在左右方向上的距离大于所述落料槽在左右方向上的距离。
