专利号: 2018103399327
申请人: 安徽惠泽园苗木花卉种植有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

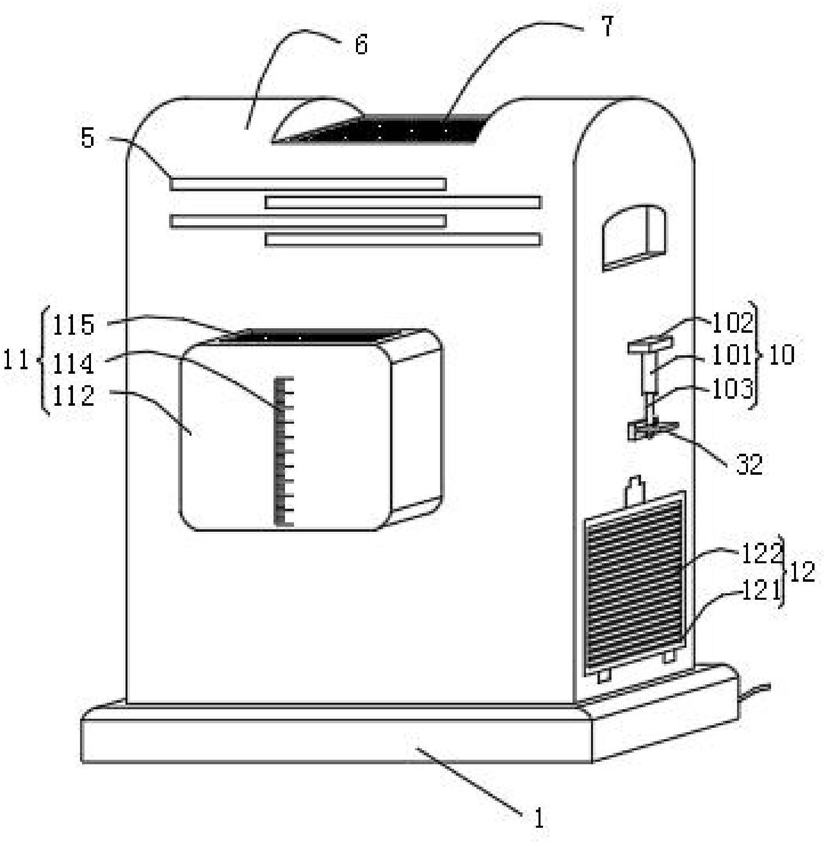

1.一种室内雾霾净化器,其特征在于:包括底板(1)、驱动机构(2)、除杂机构(3)、旋风分离器(4)、活性炭层(5)、箱体(6)、排风口(7)、喷雾机构(8)、进风机构(9)、固定机构(10)、储存机构(11)、阻挡机构(12)和混合机构(13);所述底板(1)的顶面安装所述箱体(6),所述箱体(6)的底端侧壁对称安装所述阻挡机构(12),所述底板(1)的底端内部安装所述驱动机构(2);所述箱体(6)的侧壁安装所述储存机构(11),所述储存机构(11)的顶面安装所述进风机构(9),所述进风机构(9)连通所述驱动机构(2);所述进风机构(9)的顶端固定连接所述喷雾机构(8),所述喷雾机构(8)连通所述储存机构(11);所述储存机构(11)的内部转动连接所述混合机构(13),所述混合机构(13)转动连接所述喷雾机构(8);所述混合机构(13)连通所述旋风分离器(4),所述旋风分离器(4)固定于所述箱体(6)的内部;所述旋风分离器(4)的底端滑动连接所述除杂机构(3),所述除杂机构(3)卡合所述固定机构(10),且所述除杂机构(3)连通所述储存机构(11);所述箱体(6)的顶端内部交错设置所述活性炭层(5),所述箱体(6)的顶面设置所述排风口(7);

所述阻挡机构(12)包括挡板(121)和连接条(122),所述箱体(6)的底端侧壁对称卡合所述挡板(121),所述挡板(121)的侧壁安装等距分布所述连接条(122);

所述驱动机构(2)包括电机(21)和扇叶(22),所述箱体(6)的底端内部安装所述电机(21),所述电机(21)的顶面转动连接所述扇叶(22),两个所述挡板(121)与所述扇叶(22)位于同一个平面内;

所述进风机构(9)包括筒体(91)、进气管(92)和进气漏斗(93),所述扇叶(22)的顶端设置所述进气漏斗(93),所述进气漏斗(93)的顶面安装螺旋形的所述进气管(92),所述进气管(92)位于所述筒体(91)的内部;

所述储存机构(11)包括水泵(111)、水箱(112)、水管(113)、刻度线(114)和进水口(115),所述箱体(6)的侧壁安装侧壁为“L”形的所述水箱(112),所述水箱(112)的顶端设有所述进水口(115),所述水箱(112)的侧壁设有所述刻度线(114);所述水箱(112)的顶面连通所述筒体(91),所述水箱(112)的内部安装所述水泵(111),所述水泵(111)连通所述水管(113);

所述喷雾机构(8)包括储水漏斗(81)、连接件(82)和喷头(83),所述筒体(91)的顶面安装所述储水漏斗(81),所述储水漏斗(81)的侧壁安装所述水管(113),所述储水漏斗(81)的底端安装截面为“T”形的所述连接件(82),所述连接件(82)的底面安装多个所述喷头(83),所述喷头(83)连通所述储水漏斗(81);

所述混合机构(13)包括固定筒(131)、海绵垫(132)、第一出风口(133)、第二出风口(134)和固定盘(135),所述固定盘(135)在所述筒体(91)的顶端内部卡合所述固定盘(135),所述固定盘(135)的顶面转动连接所述连接件(82);所述固定盘(135)的底面安装所述固定筒(131),所述固定筒(131)的侧壁滑动连接所述筒体(91)的内侧壁,所述固定筒(131)的内部安装交错分布的所述海绵垫(132);所述固定筒(131)的侧壁对称设有所述第二出风口(134),所述筒体(91)的侧壁对称设有所述第一出风口(133),所述第一出风口(133)连通所述第二出风口(134)。

2.根据权利要求1所述的一种室内雾霾净化器,其特征在于:所述第一出风口(133)连通所述旋风分离器(4)的顶端,所述旋风分离器(4)安装于所述水箱(112)的顶面;所述旋风分离器(4)底端的所述除杂机构(3)包括连接板(31)、连接块(32)、收集筒(33)和超滤膜滤网(34),所述旋风分离器(4)的底端滑动连接所述收集筒(33),所述收集筒(33)的底端内部所述超滤膜滤网(34);所述收集筒(33)的侧壁安装所述连接板(31),所述连接板(31)的一端安装所述连接块(32),所述连接块(32)滑动连接所述箱体(6)。

3.根据权利要求2所述的一种室内雾霾净化器,其特征在于:所述固定机构(10)包括第一固定杆(101)、固定板(102)、第二固定杆(103)和弹簧(104),所述箱体(6)的侧壁安装所述固定板(102),所述固定板(102)的底面安装所述第一固定杆(101),所述第一固定杆(101)通过所述弹簧(104)连接所述第二固定杆(103),所述第二固定杆(103)卡合所述连接块(32)。
