专利号: 2018103236955
申请人: 叶香菲
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2023-06-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

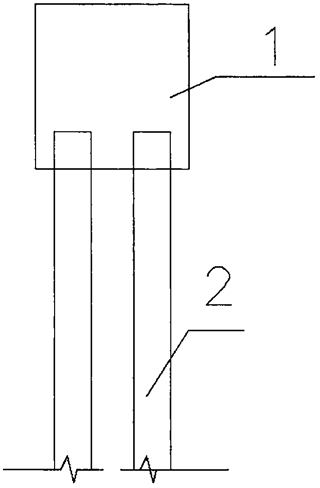

1.一种拆建房屋地基的基础施工方法,其特征是改造后房屋的基础采用筏板基础,筏板基础厚度为600~800mm,筏板基础由削低后承台和新浇基础构成,新浇基础下部钢筋采用直径为20~25mm的钢筋,钢筋间距为150~200mm,承台和新浇基础通过连接筋连成整体,连接筋间距为200~250mm,连接筋直径为22~25mm,连接筋伸入承台预埋孔长度为250~

300mm,承台预埋孔直径为24~27mm,连接筋与承台预埋孔之间空隙采用环氧树脂填塞,连接筋外露于承台长度为400~450mm;承台内设置后浇孔,后浇孔直径与混凝土桩相同。

在承台之外布置小直径混凝土桩,小直径混凝土桩直径为150~300mm,在混凝土桩桩顶设置橡胶块,橡胶块厚度为100~150mm;小直径混凝土桩桩头设置预制混凝土管箍,预制混凝土管箍嵌入小直径混凝土桩桩头高度为100mm,预制混凝土管箍顶部比小直径混凝土桩桩顶高出120~150mm;小直径混凝土桩桩顶铺设碎石砂垫层,碎石砂垫层厚度为120~

150mm,小直径混凝土桩桩长与混凝土桩桩长相同,如果场地地质条件在浅部有硬层,小直径混凝土桩伸入浅部硬层500~800mm;

施工步骤包括:

(1)将原承台高于新浇基础顶标高部位混凝土进行凿除,凿除至新浇基础顶标高部位以下150mm,并割除上部多余的钢筋,下部箍筋焊接小箍筋,小箍筋高度为100mm,小箍筋所采用的钢筋直径为8mm,间距为50~100mm,小箍筋上面架设受力钢筋并进行绑扎固定;

(2)将原承台混凝土桩部位混凝土凿除出后浇孔,混凝土桩桩顶进行削低,混凝土桩桩顶标高比原承台底标高低100~150mm;混凝土桩桩顶削低到位后将混凝土桩桩顶外露钢筋剪除与削低到位后混凝土桩桩顶齐平;

(3)施工承台之间的小直径混凝土桩,小直径混凝土桩桩顶标高比原承台底标高低50~100mm;

(4)在小直径混凝土桩桩顶套入预制混凝土管箍;

(5)在小直径混凝土桩桩顶铺设碎石砂垫层;

(6)用电钻钻设预留孔,在预留孔内插入连接筋,并用环氧树脂封闭预留孔与连接筋之间空隙;

(7)绑扎新浇基础钢筋,支设新浇基础模板,浇筑新浇基础混凝土,然后将承台低于新浇基础顶标高部位混凝土进行浇筑;

(8)在削低到位后混凝土桩桩顶铺设橡胶块;

(9)待房屋达到三层以后再用膨胀混凝土封闭后浇孔。
