专利号: 2018103165521
申请人: 浙江程诚文化用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-12-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

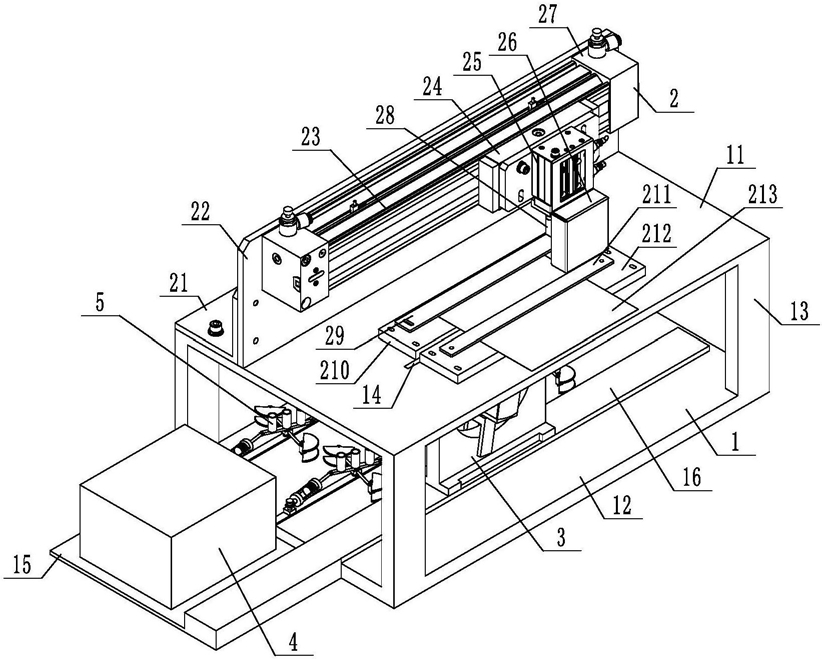

1.一种贴敷类医疗产品切割制液装置,包括机架,所述机架包括下板,所述下板四角各设有一支撑柱,支撑柱上端架设有上板,上板中部设有一下落方孔,其特征在于,在机架上设有切割机构,所述切割机构包括折弯板、竖板、滚珠丝杠组件、移动板、气缸、切割电机、切割轮、第一挡条、第一垫板、第二挡条及第二垫板,所述折弯板设置在上板一侧,所述折弯板上安装有竖板,所述竖板上安装有滚珠丝杠组件,所述滚珠丝杠组件一端连接有电机,所述滚珠丝杠组件上安装有可沿滚珠丝杠组件滑动的移动板,所述移动板上安装有气缸,所述气缸下侧安装有转动电机,所述转动电机连接有切割轮,在下落方孔两侧分别设有第一垫板与第二垫板,所述第一垫板上设有第一挡条,所述第二垫板上设有第二挡条,在第一垫板与第二垫板上放置有样品,所述下板上架设有滑轨,所述滑轨上设有可沿滑轨移动的摇摆加液机构,所述摇摆加液机构包括滑板、端部套、弧形槽、曲连杆、叉形杆、连接板、搅拌桶、弧板及摇摆电机,所述滑板中部设有一竖直板,所述竖直板中部设有弧形槽,所述弧形槽两端设有端部套,所述端部套上安装有曲连杆,两个所述曲连杆之间转动连接有搅拌桶,搅拌桶两侧各设有一弧板,两个所述弧板连接有连接板,所述连接板下侧转动连接有叉形杆,所述叉形杆可沿弧形槽来回滑动,所述曲连杆连接有摇摆电机,所述下板外侧连接有外延板,外延板用于放置分液机构,所述分液机构包括连管、存液箱、出液管、放液管、摆动杆、浮球、接收器、发射器及外伸杆,所述存液箱通过连管与搅拌桶相连接,所述存液箱中设有摆动杆,所述摆动杆端部设有浮球,所述摆动杆另一端设有接收器,在存液箱上连接有一外伸杆,所述外伸杆上设有若干发射器,所述存液箱设置一出液管,出液管下端放置有放液管,所述下板上设有摇匀过滤机构,所述摇匀过滤机构包括下置板、固定座、中心块、第一摆杆、第二摆杆、偏心电机及偏心轮,所述下置板两端各设有一固定座,下置板中部转动连接有一中心块,所述中心块上连接有第一摆杆,所述第一摆杆上设有多个放液管,所述第一摆杆铰接有伸缩套筒,所述伸缩套筒包括调节端盖、导向板、压轮、弹簧及伸缩杆,两个所述调节端盖通过多个环形阵列的导向板相连接,所述压轮可沿着导向板来回移动,所述调节端盖上设有弹簧,压轮上安装有伸缩杆,所述伸缩杆可穿过调节端盖与第一摆杆相铰接,调节端盖转动连接在固定座上,所述中心块上还设有第二摆杆,所述第二摆杆端部安装有偏心电机,所述偏心电机的输出轴上连接有偏心轮。

2.根据权利要求1所述的贴敷类医疗产品切割制液装置,其特征在于,所述竖板上还设有用于样品下压的下压机构,所述下压机构包括固定块、第一连杆、转动杆、第二连杆及下压杆,所述固定块安装在竖板上,所述竖板上转动连接有第一连杆,所述第一连杆转动连接在第二连杆,所述第二连杆连接有下压杆,在第二连杆中部转动连接有转动杆,所述转动杆连接在下压电机上,所述下压电机固定在竖板上。
