专利号: 2018103117960
申请人: 海宁恒森家具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2025-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

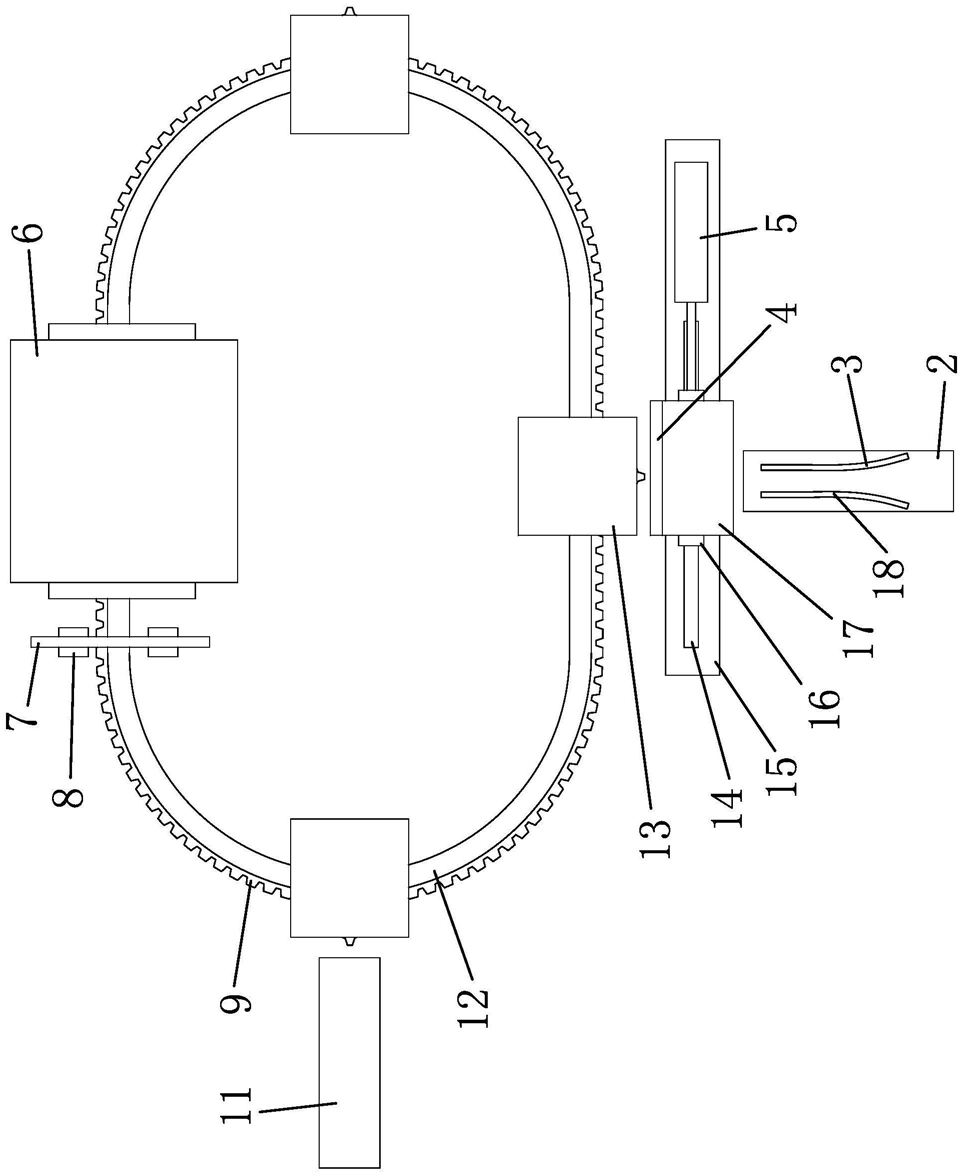

1.一种烘干系统,包括底座,其特征在于,所述底座上设置有输送装置,底座上还依次设置上料装置、烘干装置和下料装置;所述输送装置包括呈环形的导轨和三个滑动座,导轨固定在底座上,三个滑动座设置在导轨上,滑动座与一能带动其来回移动的移动结构相连,滑动座上竖直设置有转轴,转轴下端与一能带动其转动的伺服电机相连,转轴上端和呈正方形的放置板相连,滑动座上还设置有能将木材定位在放置板上的定位结构;所述上料装置包括第一输送带、存放板、机械手和安装条,第一输送带设置在底座上,第一输送带上设置有导入结构,存放板倾斜设置在底座上,存放板上具有三十个滚轮,存放板与一能带动其来回移动的移动机构相连,存放板上端靠近第一输送带,存放板下端靠近导轨,存放板下端还固定有限位板,限位板上设置有能将木材分隔开的分隔结构,机械手一端固定在底座上,机械手另一端和安装条相连,安装条上固定有六个安装块,相邻两个安装块之间形成用于定位木材的定位部,底座上还设置有能将木材定位在定位部中的夹紧结构。

2.根据权利要求1所述的烘干系统,其特征在于,所述转轴和放置板之间还设置有若干加强杆。

3.根据权利要求1所述的烘干系统,其特征在于,所述移动结构包括呈环形的齿条、步进电机和驱动轮,齿条固定在导轨上,步进电机固定在滑动座上,步进电机的输出轴竖直向下,驱动轮固定在步进电机的输出轴上,驱动轮与齿条相啮合。

4.根据权利要求1所述的烘干系统,其特征在于,所述定位结构包括定位压板、定位气缸和安装架,安装架固定滑动座上,定位气缸固定在安装架上,定位气缸的活塞杆竖直向下,定位气缸的活塞杆端部和定位压板相连,且定位压板能与滑动座相抵靠。

5.根据权利要求1所述的烘干系统,其特征在于,所述滑动座上还设置有四个万向轮,且万向轮与底座相抵靠。

6.根据权利要求1所述的烘干系统,其特征在于,所述分隔结构包括开设在限位板上的若干通过孔和若干分隔板,分隔板分别设置在相应的通过孔内,分隔板一端与一能推动其来回移动的推动气缸相连,分隔板另一端为分隔端,且分隔端能伸出限位板。
