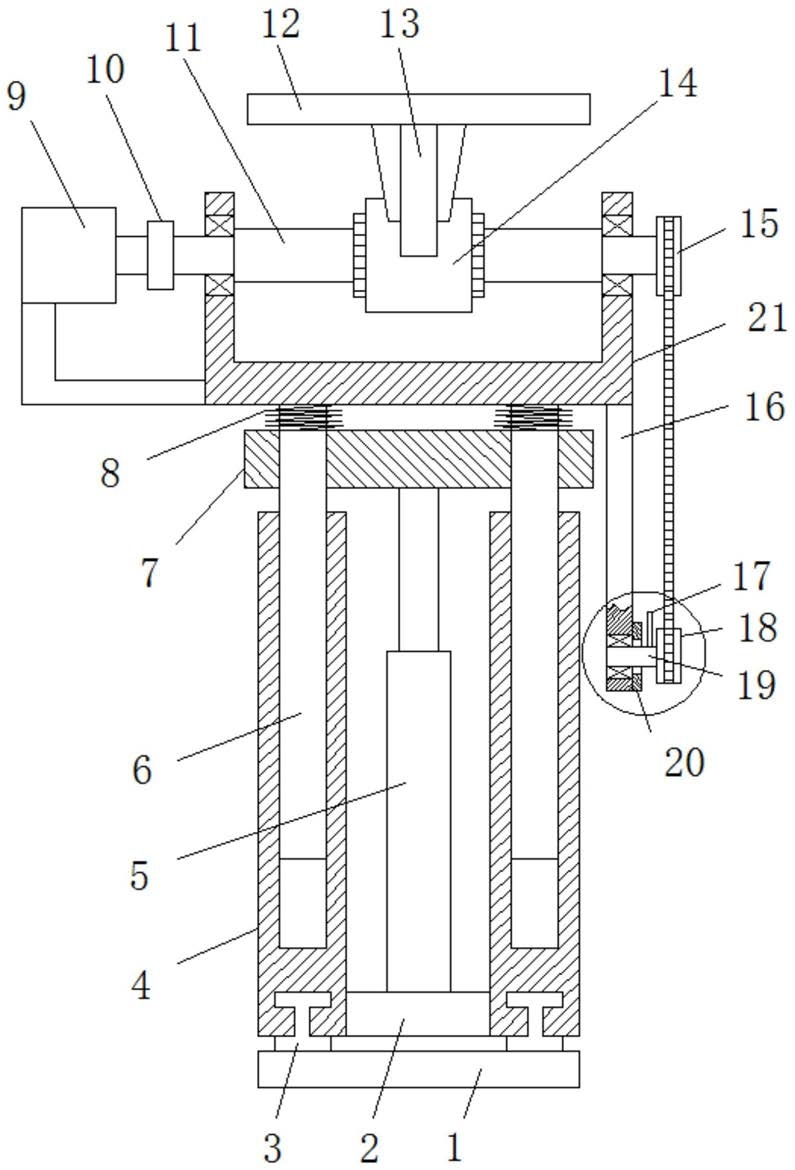

1.管线架设用支撑面可调整的支撑装置，包括底座(1)，底座(1)的上方焊接有两条平行布置的滑轨(3)，底座(1)的上方安装有四组套筒(4)呈矩形阵列的套筒(4)，四组套筒(4)的底部均活动安装有滑轨(3)，各套筒(4)与滑轨(3)滑动连接，四组套筒(4)的侧边底部之间焊接有底板(2)，底板(2)的上方安装有液压缸(5)，液压缸(5)的活塞杆的末端安装有推板(7)，推板(7)上设有呈矩形阵列的四个导向孔，四个导向孔的内部均套接有导柱(6)，四个导柱(6)分别位于四组套筒(4)的内部，导柱(6)远离套筒(4)的一端设有C形座(21)，且C形座(21)的开口位于与导柱(6)相背的一侧，C形座(21)的两侧均设有第一轴承座孔，第一轴承座孔的内部均套接有第一轴承，第一轴承的内圈套接有第一转轴(11)，第一转轴(11)的轴段中部设有花键轴，花键轴的外侧设有轴套(14)，轴套(14)的内部设有花键孔，花键轴与花键孔配合连接，轴套(14)的侧边焊接有连接板(13)，轴套(14)的轴心线与连接板(13)垂直，连接板(13)远离轴套(14)的一端焊接有支撑板(12)，第一转轴(11)的一端安装有联轴器(10)，联轴器(10)远离第一转轴(11)的一端设有电机(9)，且电机(9)的输出轴与第一转轴(11)通过联轴器(10)连接，第一转轴(11)远离电机(9)的一端设有第一链轮(15)，第一转轴(11)与第一链轮(15)通过平键连接，C形座(21)的底部焊接有固定板(16)，C形座(21)的底面与固定板(16)垂直，固定板(16)的侧边设有第二轴承座孔，第二轴承座孔的内部套接有第二轴承，第二轴承的内圈套接有第二转轴(19)，第二转轴(19)的一端设有第二链轮(18)，第二转轴(19)与第二链轮(18)通过平键连接，第二链轮(18)与第一链轮(15)通过链条传动连接，第二转轴(19)的外侧套接有呈环形的刻度盘(20)，且刻度盘(20)通过螺钉安装在固定板(16)的侧边上，刻度盘(20)的侧边边缘标记有角度为三百六十度的等分线，且相邻等分线之间的夹角为一度，第二转轴(19)位于刻度盘(20)与第二链轮(18)之间的轴段上焊接有指针(17)，第二转轴(19)与指针(17)垂直，所述导柱(6)与C形座(21)焊制连接，C形座(21)上与导柱(6)相连的侧边与导柱(6)垂直，导柱(6)上位于C形座(21)与推板(7)之间的柱段上套接有弹簧(8)，所述导柱(6)与套筒(4)采用间隙配合，导柱(6)与推板(7)上的导向孔采用间隙配合，套筒(4)的内部填充有润滑油，所述液压缸(5)的活塞杆与推板(7)垂直，液压缸(5)的活塞杆与推板(7)铰接。

2.根据权利要求1所述的管线架设用支撑面可调整的支撑装置，其特征在于，所述连接板(13)的两侧均设有加强件，加强件呈梯形，加强件的两端分别与支撑板(12)和轴套(14)焊制连接。

3.根据权利要求1所述的管线架设用支撑面可调整的支撑装置，其特征在于，所述导柱(6)的横截面为圆形，套筒(4)的横截面外轮廓为正方形，套筒(4)的横截面内轮廓为圆形。

4.根据权利要求1所述的管线架设用支撑面可调整的支撑装置，其特征在于，所述电机(9)的底部焊接有支架的一端，支架的另一端焊接在C形座(21)的侧边上。

5.根据权利要求1所述的管线架设用支撑面可调整的支撑装置，其特征在于，所述联轴器(10)为膜片联轴器，第一轴承与第二轴承均为深沟球轴承，电机(9)为伺服电机。

6.根据权利要求1所述的管线架设用支撑面可调整的支撑装置，其特征在于，所述支撑板(12)远离连接板(13)的侧边设有均匀布置的防滑纹，且防滑纹呈菱形结构，支撑板(12)与连接板(13)垂直。

7.根据权利要求1所述的管线架设用支撑面可调整的支撑装置，其特征在于，所述推板(7)为圆形，推板(7)与导柱(6)垂直布置，第一转轴(11)与第二转轴(19)平行，第一转轴(11)与导柱(6)垂直。
