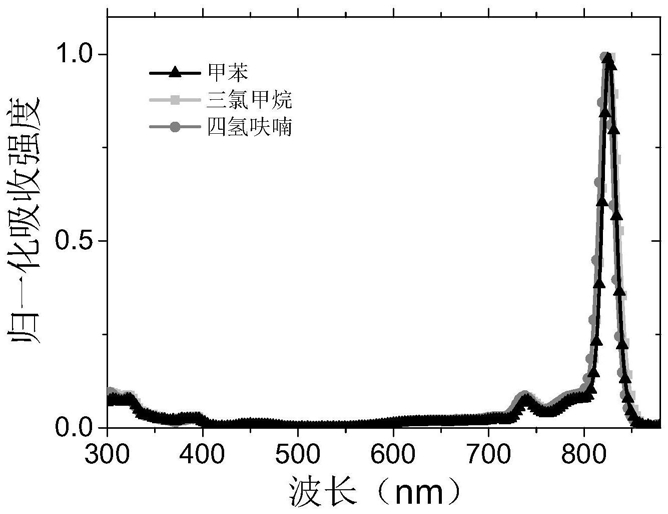

1.一种以BODIPY为基本骨架的有机共轭分子材料，其特征在于，其结构如式(I)所示，R1为H、烷基或烷氧基；R2为H或烷氧基；R3为烷基；R4、R5、R6及R7各自独立为H或烷氧基；

2.根据权利要求1所述的有机共轭分子材料，其中，所述R1为H、C1-C12的烷基或C1-C12的烷氧基；所述R2为H或C1-C12的烷氧基；所述R3为C1-C12的烷基；R4、R5、R6及R7各自独立为H或C1-C12的烷氧基。

3.根据权利要求1所述的有机共轭分子材料，其中，所述R1为H、叔丁基、庚基、辛基、甲氧基或丁氧基；所述R2为H、甲氧基、丁氧基或十二烷氧基，所述R3为甲基、乙基、叔丁基、庚基或辛基，R4、R5、R6及R7各自独立为H、甲氧基、丁氧基或十二烷氧基；

优选地，所述R1为H或叔丁基；所述R2为H或甲氧基，所述R3为叔丁基，R4、R5、R6及R7各自独立为H或甲氧基。

4.一种如权利要求1-3中任意一项所述的式(I)所示有机共轭分子材料的制备方法，其特征在于，包括：a、将如式(A)所示化合物、如式(B)所示化合物、无机碱在醇类溶剂的存在下进行第一接触反应制得如式(1)所示的化合物，接着将如式(1)所示的化合物、硝基甲烷、有机碱在醇类溶剂的存下进行第二接触反应制得如式(2)所示的化合物；

b、将如式(2)所示的化合物、醋酸铵在醇类溶剂的存下进行第三接触反应制得如式(3)所示的化合物；

c、将如式(3)所示的化合物、液溴在卤代烃类溶剂的存在下进行第四接触反应制得如式(4)所示的化合物；

d、将如式(4)所示的化合物、芳基硼酸、四三苯基膦钯、碳酸盐在芳香烃溶剂的存在下进行第五接触反应得到混合液，接着向所述混合液中加入有机碱和三氟化硼乙醚进行第六接触反应、提纯制得如式(5)所示化合物；

e、将如式(5)所示化合物、氧化剂在卤代烃类溶剂的存在下进行第七接触反应制得如式(I)所示的化合物；

5.根据权利要求4所述的制备方法，其中，在所述第一接触反应中，如式(A)所示化合物、如式(B)所示化合物、无机碱的摩尔比为1：1-1.2：1-3；

在所述第二接触反应中，如式(1)所示的化合物与硝基甲烷、有机碱的摩尔比为1：6-

10：6-10；

在所述第三接触反应中，如式(2)所示的化合物与醋酸铵的摩尔比为1：10-15；

在所述第四接触反应中，如式(3)所示的化合物与液溴的摩尔比为1：0.9-1.2；

在步骤d中，如式(4)所示的化合物与芳基硼酸、四三苯基膦钯、碳酸盐、有机碱和三氟化硼乙醚的摩尔比为1：1-4：0.05-0.1：2-6：20-30：20-30；

在步骤e中，如式(5)所示化合物与氧化剂的摩尔比为1：15-40。

6.根据权利要求4所述的制备方法，其中，所述第五接触反应、第六接触反应的反应温度各自独立地为90-120℃；

所述第二接触反应、第三接触反应的反应温度各自独立为60-80℃；

所述第一接触反应、第四接触反应及第七接触反应的反应温度各自独立为0-40℃。

7.根据权利要求4所述的制备方法，其中，在所述步骤a中，所述无机碱为氢氧化钾和/或氢氧化钠；

在步骤a和步骤d中，所述有机碱各自独立为三乙胺、二乙胺、DBU和哌啶中的一种或多种；

优选地，步骤a中所述有机碱为二乙胺，步骤d中所述有机碱为三乙胺。

8.根据权利要求4所述的制备方法，其中，所述碳酸盐为碳酸钠、碳酸钾和碳酸铯的一种或多种。

9.根据权利要求4所述的制备方法，其中，所述醇类溶剂为甲醇、乙醇和异丙醇中的一种或多种；

所述卤代烃类溶剂为二氯甲烷、三氯甲烷、三氯乙烯和1,2-二氯乙烷中的一种或多种；

所述芳香烃溶剂为甲苯、二甲苯、氯苯和邻二氯苯中的一种或多种。

10.根据权利要求4所述的制备方法，其中，所述氧化剂为无水三氯化铁、五氯化钼或二氯二氰基苯醌中的一种或多种；

所述芳基硼酸为对叔丁基苯硼酸、对甲氧基苯硼酸、3,5-二甲氧基苯硼酸或3,4,5-三甲氧基苯硼酸；

优选地，所述氧化剂为无水三氯化铁。
