1.一种多孔茶花状MnFe2O4@C核壳结构复合物的制备方法，其特征在于，包括以下步骤：a.将六水氯化铁溶于乙二醇中，搅拌，形成氯化铁溶液；

b.将所述氯化铁溶液中加入一定量的氯化锰和三乙烯四胺，搅拌一定时间，形成混合溶液；

c.将所述混合溶液加入到四氟乙烯反应釜中，并将反应釜放到恒温箱中，恒定温度下反应一定时间后，即得到产品前驱体；

d.将步骤c得到的前驱体在管式炉中惰性气体保护下煅烧后，即得到产品；

‑5 ‑5

所述步骤a的氯化铁溶液浓度为1×10 mol/mL‑8×10 mol/mL；

所述步骤b中的三乙烯四胺与六水氯化铁的物质的量比为(0.6‑6.8)：1；

所述步骤b的六水氯化锰与六水氯化铁的物质的量比为(0.6‑9.8)：1；

所述的步骤c的恒定温度为160‑200℃，反应一定时间为4‑12h；

3

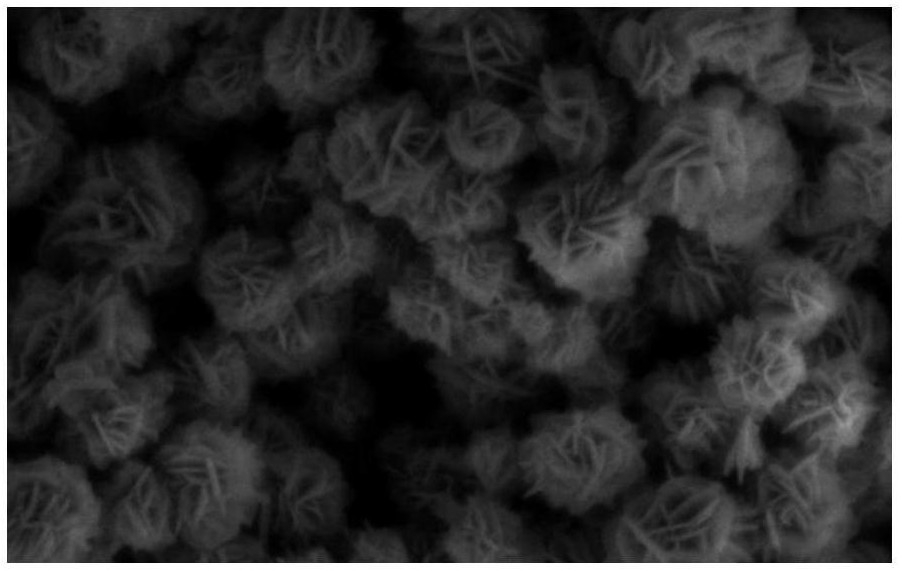

所述步骤d的氮气流速为100～400cm/min；MnFe2O4为均匀的茶花状，C包覆于MnFe2O4的外围，MnFe2O4@C具有通孔或半通孔；多孔茶花状MnFe2O4@C包括交叉片状结构。

2.如权利要求1所述的一种多孔茶花状MnFe2O4@C核壳结构复合物的制备方法，其特征在于，所述步骤b的搅拌一定时间为10‑50分钟。

3.如权利要求1所述的一种多孔茶花状MnFe2O4@C核壳结构复合物的制备方法，其特征在于，所述步骤d的惰性气体为氮气。

4.如权利要求1所述的一种多孔茶花状MnFe2O4@C核壳结构复合物的制备方法，其特征在于，所述步骤d的煅烧升温速度为5～30℃/min，煅烧温度为300～800℃，恒温时间为90～

300min。

5.一种多孔茶花状MnFe2O4@C核壳结构复合物，其特征在于，使用上述权利要求1‑4任一项的制备方法制备的多孔茶花状MnFe2O4@C核壳结构复合物，所述MnFe2O4为均匀的茶花状，C包覆于MnFe2O4的外围，MnFe2O4@C具有通孔或半通孔。
