1.一种碳化聚多巴胺/Ag纳米复合薄膜的制备方法，其特征是，步骤如下：(1)以Tris缓冲溶液为介质，在剧烈搅拌下加入多巴胺和银氨溶液搅拌一定时间，将单晶硅浸于溶液中静置一定时间，取出待用；

(2)将步骤(1)所制备薄膜真空烧结得到目的产物。

2.权利要求1所述的制备方法，其特征是，步骤(1)所述缓冲溶液的pH值7.0‑9.0。

3.权利要求1所述的制备方法，其特征是，步骤(1)所述多巴胺的质量0.1‑0.3g。

4.权利要求1所述的制备方法，其特征是，步骤(1)所述银氨溶液的配制，取10‑15ml2％AgNO3溶液，滴加4％的NaOH溶液至产生白色沉淀，缓慢滴加2％氨水至沉淀溶解。

5.权利要求1所述的制备方法，其特征是，步骤(1)所述剧烈搅拌0.1‑1小时。

6.权利要求1所述的制备方法，其特征是，步骤(1)所述剧烈搅拌转速200‑400r/min，搅拌时间不大于1小时。

7.权利要求1所述的制备方法，其特征是，步骤(1)所述单晶硅浸泡时间1‑8小时。

‑3

8.权利要求1所述的制备方法，其特征是，步骤(2)所述真空烧结压强不高于2×10 Pa。

9.权利要求1所述的制备方法，其特征是，步骤(2)所述烧结温度不高于1000℃，在最高温度保温3小时以内。

10.权利要求1所述的制备方法，其特征是，步骤(2)升温速率1‑3℃/min。

11.权利要求1所述的制备方法，其特征是，步骤(2)冷却降温速率1‑3℃/min。

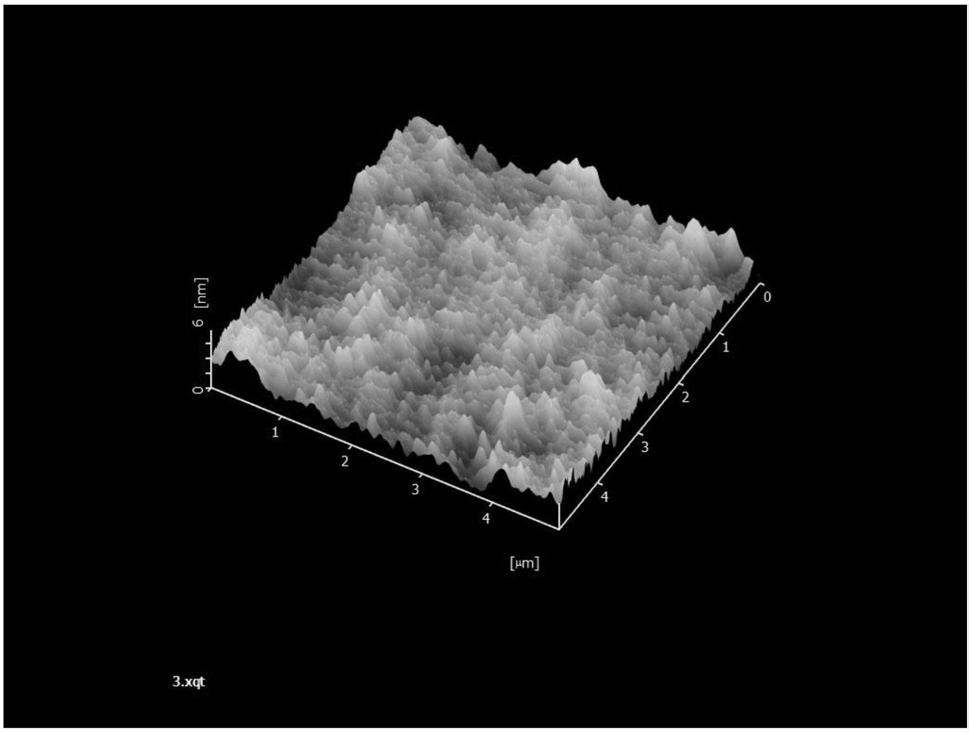

12.权利要求1所述的制备方法，其特征是，步骤(2)冷却过程保持真空状态。
