专利号: 2018102673979
申请人: 新昌县大船畈生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

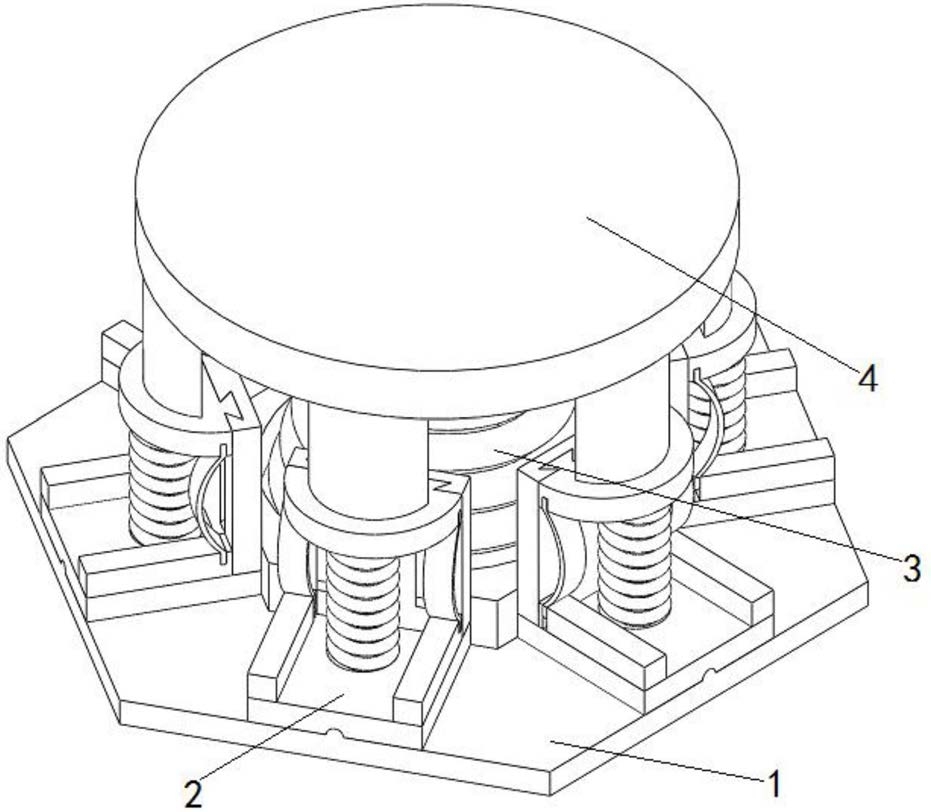

1.一种食品包装移动运输机械,其特征在于:包括运输底座(1)以及沿圆周方向均布在运输底座(1)边缘的六个缓冲单元(2),运输底座(1)中央竖直安装有锥形弹簧(3),锥形弹簧(3)顶部水平连接有支撑顶座(4);所述运输底座(1)包括正六边形结构的运输底板(11),运输底板(11)中央设有正六边形结构的定位凸台(12),定位凸台(12)中央设有用于安装锥形弹簧(3)的弹簧槽(13),定位凸台(12)周侧沿圆周方向均布有六个条形凸起(14);所述缓冲单元(2)包括定位底板(21)以及垂直安装在定位底板(21)内侧的支撑立板(22),支撑立板(22)内侧顶端水平安装有导向支撑块(23),支撑立板(22)内侧底端对称固定有两个平行分布的限位条(25),导向支撑块(23)与限位条(25)之间对称安装有两个竖直分布的弧形弹片(24),导向支撑块(23)与定位底板(21)之间竖直安装有支撑弹簧(26);所述定位底板(21)底部中间设有与条形凸起(14)相配合的条形卡槽(211),定位底板(21)表面中央设有用于安装支撑弹簧(26)的圆槽(212),定位底板(21)内侧垂直设有定位螺柱(213);支撑立板(22)内侧面顶部对称设有两个平行分布的滑动卡槽(221),支撑立板(22)内侧面底部对称设有两个限位穿孔(222),支撑立板(22)底部中央设有与定位螺柱(213)相配合的定位螺孔;限位条(25)顶部内端设有第一卡片槽(251),限位条(25)内侧面设有与限位穿孔(222)相配合的限位柱(252);导向支撑块(23)表面中央设有支撑固定槽(231),导向支撑块(23)内侧面两端对称设有与滑动卡槽(221)相配合的滑动卡块(233),导向支撑块(23)底部两端对称设有与第一卡片槽(251)相对应的第二卡片槽(232);弧形弹片(24)底端设有与第一卡片槽(251)相配合的第一卡板(242),弧形弹片(24)顶端设有与第二卡片槽(232)相配合的第二卡板(241);所述支撑顶座(4)包括支撑顶板(41),支撑顶板(41)底部边缘沿圆周方向均布有与支撑固定槽(231)相配合的支撑固定柱(42)。2.根据权利要求1所述的一种食品包装移动运输机械,其特征在于:所述支撑固定槽(231)与支撑固定柱(42)之间为过盈配合,且支撑固定槽(231)和支撑固定柱(42)的截面形状均为劣弧弓形。3.根据权利要求1所述的一种食品包装移动运输机械,其特征在于:所述滑动卡槽(221)与滑动卡块(233)之间为燕尾配合。4.根据权利要求1所述的一种食品包装移动运输机械,其特征在于:所述定位底板(21)和限位条(25)之间通过螺栓定位连接。5.根据权利要求1所述的一种食品包装移动运输机械,其特征在于:所述锥形弹簧(3)顶部与支撑顶板(41)之间、锥形弹簧(3)底部与弹簧槽(13)之间均通过焊接相连。6.根据权利要求1所述的一种食品包装移动运输机械,其特征在于:所述弧形弹片(24)的弧形高度与跨度的比值为1:5。7.根据权利要求1所述的一种食品包装移动运输机械,其特征在于:所述条形凸起(14)为拱形凸起结构,条形凸起(14)与条形卡槽(211)内表面紧密接触相连。
