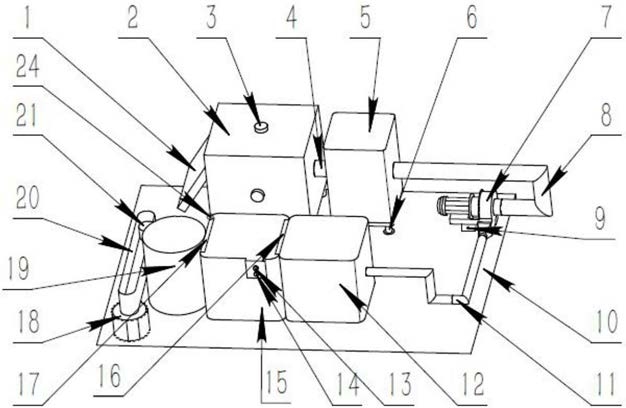

1.本发明提供了一种碳纳米管分散和定向捕集装置，由真空放电装置、碳管发生装置、碳管收集装置、绝缘支架组成，其中真空放电装置由真空放电装置合页1、真空反应室2、电弧发生器3、陶瓷二号支座24组成；碳管发生装置由绝缘一号导管4、粒子带电器5、陶瓷一号支座6、离心风机7、离心风机控制开关9、绝缘二号导管8、绝缘三号导管11、磁场添加器12组成；碳管收集装置由烘箱15、烘箱控制开关13、矩形支架22、载物片23、隔热前挡板16、隔热后挡板17、隔热挡板控制开关14、橡胶棒19、传送带20、电机18、电机辅助支架21组成。

2.根据权利要求1所述的一种碳纳米管分散和定向捕集装置，其特征在于：真空反应室

2通过四个陶瓷二号支座24固定在绝缘支架10上，在真空反应室2的上下左右四个面分别对称开大小相同的小孔，四个电弧发生器3通过小孔插入真空反应室2内；真空反应室2的后壁设有真空放电装置合页1，可实现开关填料，前壁开一小孔连接绝缘导管4。

3.根据权利要求1所述的一种碳纳米管分散和定向捕集装置，其特征在于：粒子带电器

5位于真空反应室2一侧，同样通过四个陶瓷一号支座6固定在绝缘支架10上，内设有电容器，电容器两电极分别位于上下两面上，靠近真空反应室2的一面开设小孔，并通过绝缘一号导管4与上述真空反应室2开设的小孔相连，与此相对的远离真空反应室2的一面也开设小孔并通过绝缘二号导管8与离心风机7进风口相连；离心风机7一侧连有离心风机控制开关9，控制风机开关及风速大小，离心风机7出风口通过绝缘三号导管11与磁场添加器12前壁的开口相连。

4.根据权利要求1所述的一种碳纳米管分散和定向捕集装置，其特征在于：磁场添加器

12上下两面安装两块异性磁铁，后壁由烘箱15前壁所带的可滑动的隔热前挡板16密封；烘箱15前后两面均用可上下滑动的隔热挡板密封，前壁用隔热前挡板16密封并与磁场添加器

12实现连接，烘箱15的两个侧面内侧对称焊有矩形支架22，并沿着竖直方向线性阵列50个，用以支撑橡胶片，实现碳纳米管的收集，外侧安装的烘箱控制开关13和隔热挡板控制开关

14相邻。

5.根据权利要求1所述的一种碳纳米管分散和定向捕集装置，其特征在于：烘箱15的后壁是一根截面积大于烘箱15后壁面积的橡胶棒19，能实现左右移动，并通过烘箱15后壁的隔热挡板17实现与烘箱15的连接；在橡胶棒19的后侧装备一台电机18和电机辅助支架21，两者对称分布在橡胶棒19两侧，上方共同套有一根传送带20，传送带20的外侧覆盖上毛皮，并与橡胶棒19接触；以上装置均固定在绝缘支架10上。
