专利号: 201810260713X
申请人: 金华凡惠装饰工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

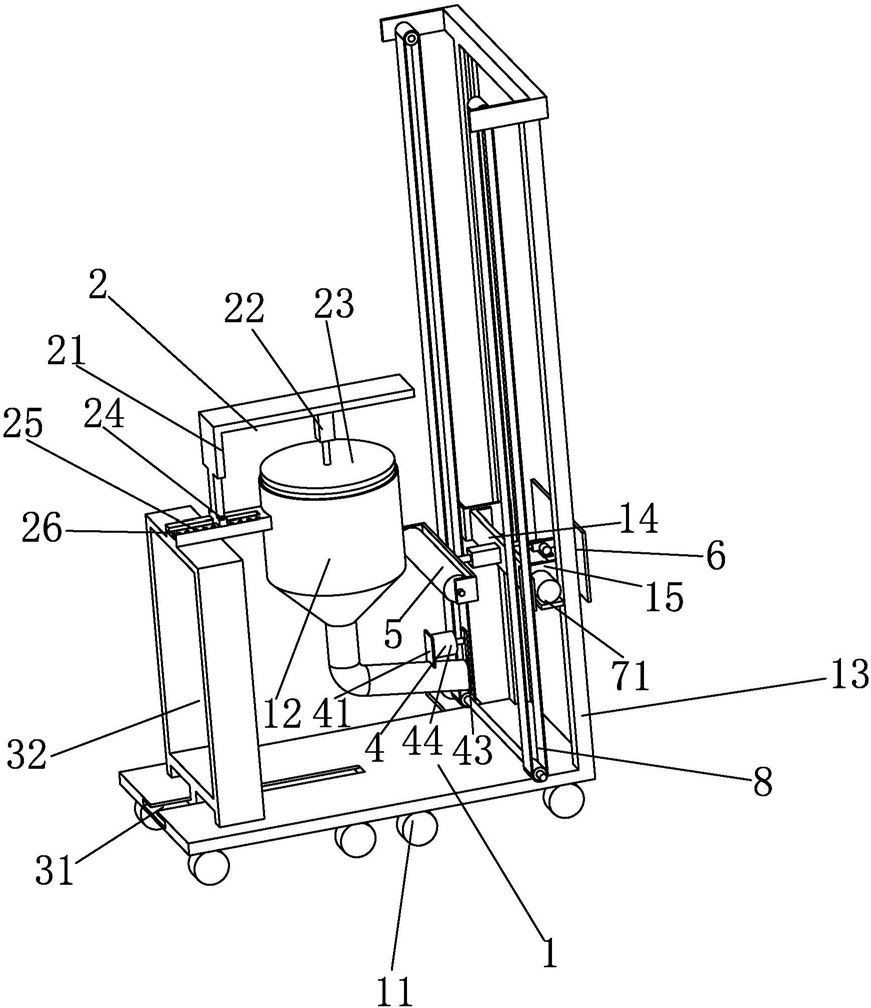

1.  一种墙衣涂抹装置,包括有底座(1),其特征在于:在所述底座(1)下端设有多个万向轮(11),在所述底座(1)前端对称设有导向杆(13),在所述导向杆(13)插接有移动座(15),在所述移动座(15)之间插接有转动板(14),在所述一侧移动座(15)上设有第一电机(71),所述第一电机(71)的电机轴与转动板(14)相连接,在所述转动板(14)前侧设有能将墙衣按压到墙壁上的压板装置(6),在所述转动板(14)后侧设有滚筒装置(5),在所述底座(1)上设有能带动移动座(15)沿导轨上下移动的移动装置(8),在所述底座(1)后端设有导向槽(31),在所述导向槽(31)上插接有移动架(32),在所述移动架(32)上设有能向压板装置(6)上输送墙衣的输送装置(2),  所述输送装置(2)包括设置在移动架(32)上的第一导向杆(26),在所述第一导向杆(26)上设有锥形储蓄桶(12),在所述锥形储蓄桶(12)下端出口连接有出料管,在所述第一导向杆(26)上插接有移动架(21),在所述移动架(21)下端设有第三推杆电机(22),在所述第三推杆电机(22)的电机轴上设有挤压板(23),在所述移动架(21)上设有第一插销孔(24),在所述第一导向杆(26)对应第一插销孔(24)的位置上设有多个第二插销孔(25),在所述出料管出口处设有切割装置(4),所述压板装置(6)包括设置在转动板(14)前侧的第一推杆电机(62),在所述第一推杆电机(62)的电机轴上通过第一转轴(65)铰接有压板(61),在所述第一推杆电机(62)的电机轴上设有安装板(64),在所述安装板(64)上设有第二电机(63),所述第二电机(63)的电机轴与第一转轴(65)相连接,所述滚筒装置(5)包括设置在转动板(14)后侧上的第二推杆电机(51),在所述第二推杆电机(51)的电机轴上设有U型插接架(52),在所述U型插接架(52)内通过第二转轴(54)插接有滚轴(53),所述移动装置(8)包括设置在导向杆(13)上端内侧的第三转轴(86),在所述第三转轴(86)上套设有第一皮带轮(85),在所述底座(1)上设有第三电机(81),在所述第三电机(81)的电机轴上设有第四转轴(84),在所述第四转轴(84)上套设有第二皮带轮(82),在所述第一皮带轮(85)与第二皮带轮(82)之间设有第一皮带(83),所述移动座(15)设置在第一皮带(83)上。2.根据权利要求1所述的一种墙衣涂抹装置,其特征在于所述切割装置(4)包括设置在出料管出口处上端的第一固定板(41),在所述第一固定板(41)上设有第四电机(44),在所述第四电机(44)的电机轴上设有切割刀(43)。
