专利号: 2018102539787
申请人: 福建硅光通讯科技有限公司
专利类型:发明专利
专利状态:无效专利
专利领域: 测量;测试
更新日期:2025-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

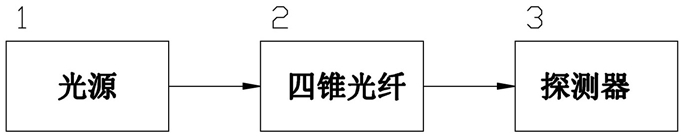

1.一种波长调制型四锥光纤湿度传感器,其特征在于:包括光源、四锥光纤以及用于检测光的波长位置变化的探测器,所述四锥光纤两端分别与所述光源和探测器连接,所述四锥光纤的四锥结构上涂覆有湿敏材质的光学凝胶层。

2.根据权利要求 1 所述的一种波长调制型四锥光纤湿度传感器,其特征在于:所述光源的波长范围是1900nm~2400nm。

3.根据权利要求 1 所述的一种波长调制型四锥光纤湿度传感器,其特征在于:所述四锥光纤采用单模光纤,所述单模光纤上拉锥形成一段四锥结构,该段四锥结构纤芯涂覆所述光学凝胶层。

4.根据权利要求 1 所述的一种波长调制型四锥光纤湿度传感器,其特征在于:所述四锥光纤四锥结构中两个锥腰均为50-70微米,两个锥腰之间的距离为10-30微米。

5.根据权利要求 1 所述的一种波长调制型四锥光纤湿度传感器,其特征在于:所述光学凝胶层为琼脂糖凝胶薄膜。

6.根据权利要求 1 所述的一种波长调制型四锥光纤湿度传感器,其特征在于:所述探测器为光谱仪。
