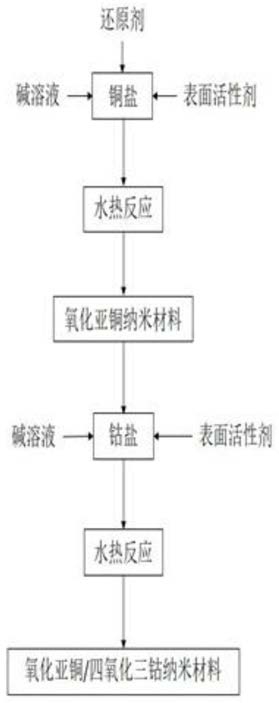

1.一种用于电催化水解的氧化亚铜-四氧化三钴核壳材料的制备方法，其特征在于：包括，

制备氧化亚铜纳米材料：在铜盐溶液中，磁力搅拌下加入碱溶液、表面活性剂、还原剂，进行水热反应，冷却、洗涤、干燥，得到氧化亚铜纳米材料；

制备氧化亚铜-四氧化三钴核壳材料：将所述氧化亚铜纳米材料在磁力搅拌下加入到钴盐溶液中，依次加入碱溶液和表面活性剂，水热反应后，冷却、洗涤、干燥，得到氧化亚铜-四氧化三钴核壳材料。

2.如权利要求1所述的制备方法，其特征在于：所述制备氧化亚铜纳米材料，其中，所述铜盐溶液，浓度为1.0～2.0M，所述铜盐溶液包括硝酸铜；所述碱溶液，浓度为2.5～3.7M，所述碱溶液包括氢氧化钠，所述磁力搅拌下加入碱溶液，加入速率为每秒一滴。

3.如权利要求1或2所述的制备方法，其特征在于：所述制备氧化亚铜纳米材料，其中，所述表面活性剂，浓度为1.0～2.0g/L，所述表面活性剂包括聚乙烯吡咯烷酮。

4.如权利要求1或2所述的制备方法，其特征在于：所述制备氧化亚铜纳米材料，其中，所述还原剂，浓度为1.0～2.0M，所述还原剂包括葡萄糖。

5.如权利要求1或2所述的制备方法，其特征在于：所述制备氧化亚铜纳米材料，其中，所述热水解反应，温度为50～80℃，时间为4h；所述洗涤，为用水、乙醇洗涤；所述干燥，温度为60℃，时间为12h，。

6.如权利要求1或2所述的制备方法，其特征在于：所述制备氧化亚铜-四氧化三钴核壳材料，其中，所述钴盐溶液，浓度为0.2～0.4M，所述钴盐包括硝酸钴。

7.如权利要求6所述的制备方法，其特征在于：所述制备氧化亚铜-四氧化三钴核壳材料，其中，所述碱溶液，浓度为0.25～0.5M，所述碱溶液包括氢氧化钠，所述硝酸钴溶液和氢氧化钠溶液的配比为1：1.25。

8.如权利要求1、2或7任一所述的制备方法，其特征在于：所述制备氧化亚铜-四氧化三钴核壳材料，其中，所述表面活性剂包括聚乙烯吡咯烷酮，所述表面活性剂浓度为2～8g/L。

9.如权利要求1、2或7任一所述的制备方法，其特征在于：所述制备氧化亚铜-四氧化三钴核壳材料，其中，所述水热反应，温度为150～160℃，时间为24～36h；所述洗涤，为用水、乙醇洗涤。

10.权利要求1～9任一所述的制备方法制得的氧化亚铜-四氧化三钴核壳材料，其特征在于：所述氧化亚铜-四氧化三钴核壳材料进行电催化水解反应，所得氧化亚铜-四氧化三钴核壳材料在0.5M硫酸中，在10mA/cm2电流密度时，电位为-600mV～-550mV。
