专利号: 2018102492155
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 鞋类
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于调节鞋内空间的可调鞋垫,其特征在于:包括基底(1)和调节垫(2),所述基底(1)包括上底(11)和下底(12),所述上底(11)和下底(12)之间连接有若干根升降柱(13),若干根升降柱(13)围合成容纳空间,所述调节垫(2)设置在容纳空间内,所述调节垫(2)包括前垫边(21)、侧垫边(22)和后垫边(23),所述前垫边(21)可滑移的设置在上底(11)和下底(12)之间靠近前脚掌的位置上,所述侧垫边(22)可滑移设置在上底(11)和下底(12)之间靠近足弓的位置上,所述后垫边(23)可滑移的设置在上底(11)和下底(12)之间靠近脚后跟的位置上,所述升降柱(13)上设有用于锁定升降柱(13)的锁定组件(14),当前垫边(21)、侧垫边(22)和后垫边(23)滑入到容纳空间内时,前垫边(21)、侧垫边(22)和后垫边(23)支撑住上底(11)和下底(12),锁定组件(14)解除升降柱(13)的锁定,当前垫边(21)、侧垫边(22)和后垫边(23)从上底(11)和下底(12)内滑出时,锁定组件(14)锁定升降柱(13)。

2.根据权利要求1所述的用于调节鞋内空间的可调鞋垫,其特征在于:所述前垫边(21)与侧垫边(22)之间和侧垫边(22)与后垫边(23)之间均连接有连接边(3),所述连接边(3)内呈中空设置,所述上底(11)内设有抽放气装置(4),所述抽放气装置(4)与连接边(3)内部通过通气管连接,以抽取或是充入空气到连接边(3)内。

3.根据权利要求2所述的用于调节鞋内空间的可调鞋垫,其特征在于:所述抽放气装置(4)包括设置在上底(11)上的长条状气腔(41)以及可滑移的设置在气腔(41)内的活塞(42),所述气腔(41)的一端通过通气管与连接边(3)连接并相互联通,所述气腔(41)的另一端开设有与外界连通的连通孔(411),所述活塞(42)朝向连通孔(411)的一侧固定连接有连接绳(421),所述连接绳(421)的一端与活塞(42)固定连接,另一端穿过连通孔(411)后与侧垫边(22)固定连接,当侧垫边(22)从上底(11)和下底(12)内之间滑出时,连接绳(421)带着活塞(42)背向连通孔(411)滑动,将气腔(41)内的空气挤入到连接边(3)内。

4.根据权利要求3所述的用于调节鞋内空间的可调鞋垫,其特征在于:所述气腔(41)相对于连通孔(411)的另一端可旋转的连接有转向滑轮(412),所述连接绳(421)穿过活塞(42)绕过转向滑轮(412)后从连通孔(411)内伸出,所述活塞(42)上开设有供连接绳(421)穿过的通过孔,所述通过孔内设有用于密封通过孔的密封膜,所述连接绳(421)从密封膜中穿过。

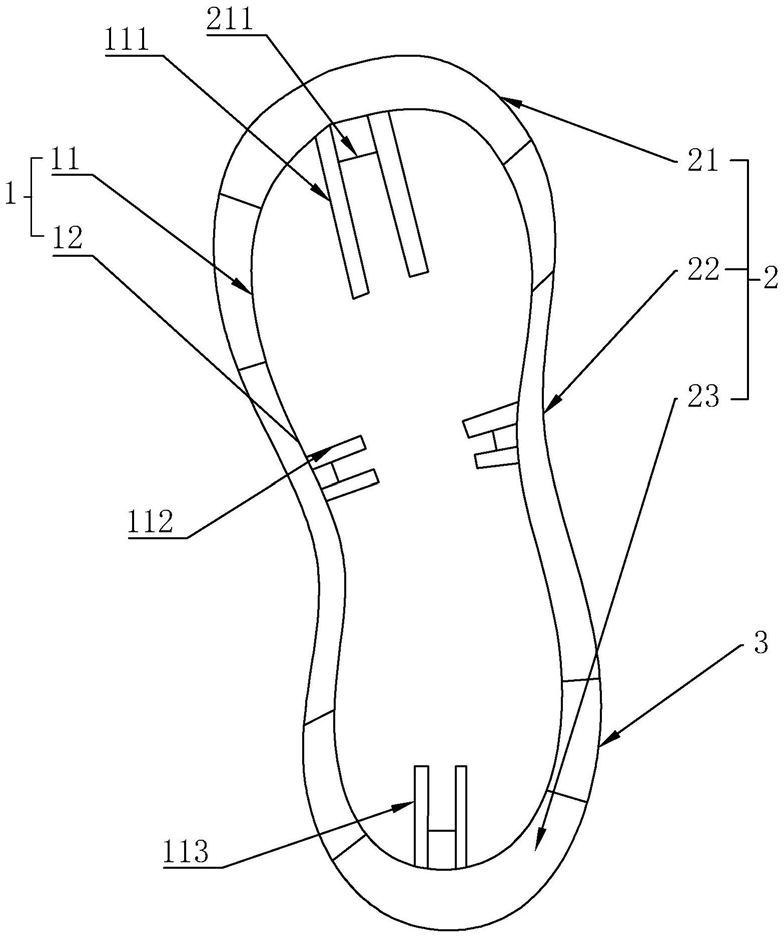

5.根据权利要求1或2或3或4所述的用于调节鞋内空间的可调鞋垫,其特征在于:所述上底(11)的下侧面上设有前滑轨(111)、侧滑轨(112)和后滑轨(113),所述前滑轨(111)的一端朝向上底(11)脚掌心延伸,另一端朝向上底(11)前脚掌的位置延伸,并从前脚掌的前侧穿出后向上弯曲,所述侧滑轨(112)的一端朝向上底(11)脚掌心延伸,另一端朝向上底(11)足弓的侧边延伸,并从足弓的侧边穿出后向上弯曲,所述后滑轨(113)的一端朝向上底(11)脚掌心延伸,另一端朝向上底(11)脚后跟延伸,并从脚后跟的后侧穿出后向上弯曲,所述前垫边(21)可滑移的设置在前滑轨(111)上,所述侧垫边(22)可滑移的设置在侧滑轨(112)上,所述后垫边(23)可滑移的设置在后滑轨(113)上。

6.根据权利要求5所述的用于调节鞋内空间的可调鞋垫,其特征在于:所述前滑轨(111)、侧滑轨(112)和后滑轨(113)均设有两根,其相对的一侧开设有滑槽(5),所述前垫边(21)、侧垫边(22)和后垫边(23)上均固定连接有滑动块(211),所述滑动块(211)的相对两侧设有滑沿,所述滑沿可滑移的设置在滑槽(5)内。

7.根据权利要求1或2或3或4所述的用于调节鞋内空间的可调鞋垫,其特征在于:所述升降柱(13)呈波纹管状,其上套有弹簧,所述锁定组件(14)包括上管(141)和下管(142)以及插块(143),所述上管(141)的上端与上底(11)固定连接,下端套在下管(142)的上端上,所述下管(142)的下端与下底(12)固定连接,所述下管(142)的管壁上和上管(141)的管壁上均开设有从上至下依次分布的若干个锁定孔(144),所述插块(143)穿过上管(141)上的锁定孔(144)后穿入到下管(142)上的锁定孔(144),将上管(141)与下管(142)锁定,所述插块(143)呈长条状,一端插入到锁定孔(144)内,另一端固定连接有弧形块(145),所述弧形块(145)的内弧面与插块(143)的端部固定连接,当插块(143)插入到锁定孔(144)内时,弧形块(145)的内弧面与上管(141)的外管壁相贴合。
