专利号: 201810246864X
申请人: 重庆勋勋商贸有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

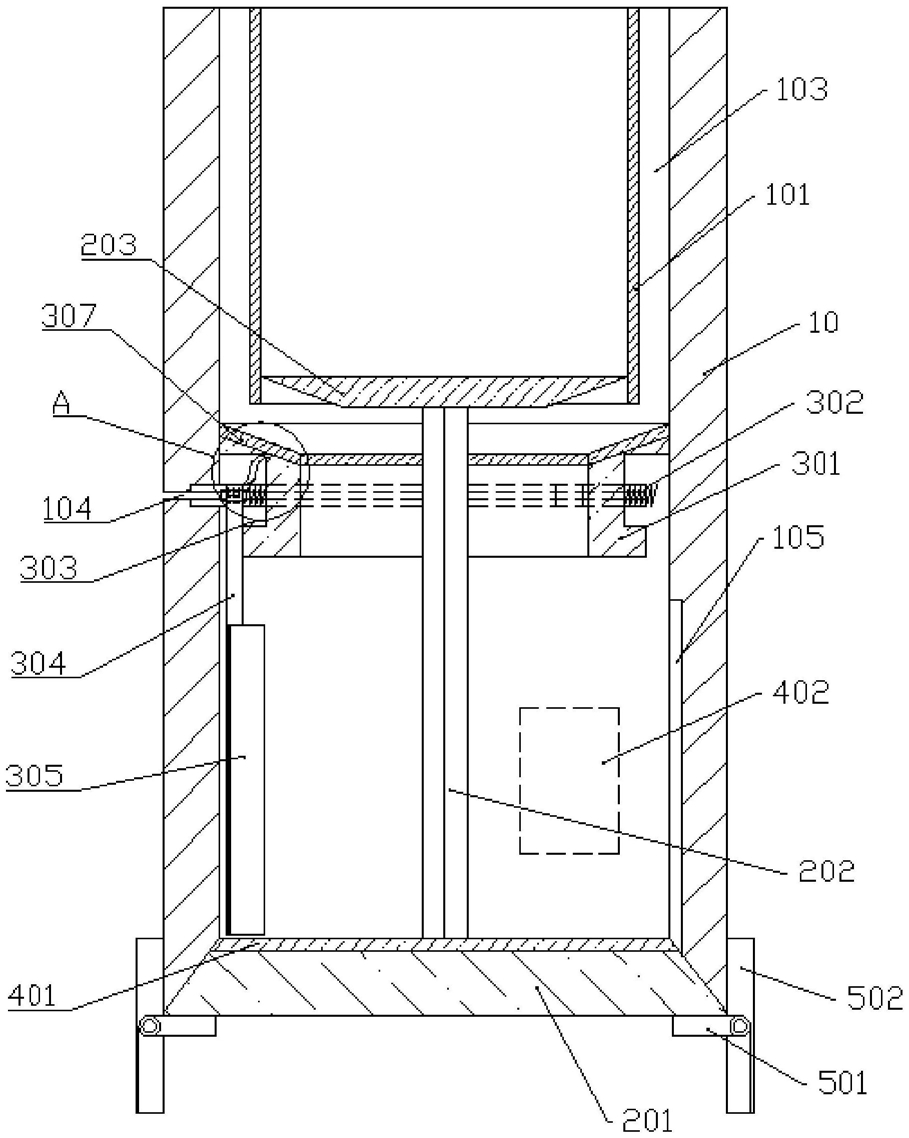

1.一种食品计量包装系统,包括进料装置,其特征在于,所述进料装置包括计量机构、清理机构、控制机构以及竖直设置的进料筒,所述进料筒的上下端均为敞口,且进料筒内设有内筒,内筒的下端为敞口,进料筒与内筒之间围成进料腔;

所述计量机构包括封口板、支撑杆和楔板,所述封口板与楔板均水平设置,封口板竖直滑动安装在进料筒的下端上,楔板竖直滑动安装在内筒的下端,且支撑杆上端与楔板的下表面固定连接,支撑杆的下端与封口板的上表面固定连接;

所述清理机构包括弹簧、竖直设置的滑杆、刮板、拨块以及环状的安装块,所述安装块同轴固定安装在进料筒的内壁上,且安装块位于楔板与内筒的正下方,安装块的内径小于楔板的最大直径,所述安装块的上表面呈向下凹陷的第一楔面,楔板的下表面呈能与第一楔面接触的第二楔面;所述安装块内设有环状的安装槽,进料筒内也设有弧形的滑槽,安装槽与滑槽均位于同一水平面上;所述滑杆的上端滑动安装在安装槽和滑槽内,滑杆的下端穿过安装块与刮板固定连接,刮板与进料筒的内壁接触,且刮板的下端位于进料筒的下端开口处;所述拨块的一侧穿过滑槽与滑杆固定连接,拨块的另一侧位于滑槽外,且拨块与进料筒滑动连接;所述弹簧设置在滑槽和安装槽内,且弹簧的一端与滑杆连接,弹簧的另一端与进料筒固定连接;

所述控制机构包括计重器、处理器和显示屏,所述计重器水平固定安装在封口板的上表面上,显示屏固定安装进料筒的外表面上,所述显示屏和计重器均与处理器电联接。

2.根据权利要求1所述的一种食品计量包装系统,其特征在于,所述刮板靠近进料筒的一侧与进料筒的内壁贴合,且刮板的两侧均设有竖直的弧形槽;所述刮板内设有收卷腔,收卷腔内转动安装有弹性的刮片,弧形槽内设有与收卷腔连通的开口,刮片的自由端位于开口外,所述进料筒内竖直设置有能够吸引刮片的第一电磁铁。

3.根据权利要求1所述的一种食品计量包装系统,其特征在于,所述进料筒的下表面为内凹的第三楔面,封口板的侧面为能与第三楔面贴合的第四楔面。

4.根据权利要求1所述的一种食品计量包装系统,其特征在于,还包括环状气囊和气管,所述气囊固定安装在安装块的上表面上,所述滑杆的上端内设有排气腔,滑杆远离弹簧的一侧上设有与排气腔连通的通孔,排气腔与气囊通过气管连通。

5.根据权利要求1至4中任意一项所述的一种食品计量包装系统,其特征在于,所述还包括支撑单元,所述支撑单元包括挡杆和能吸引挡杆的第二电磁铁,所述第二电磁铁竖直固定安装在进料筒的外壁上,所述挡杆铰接在第二电磁铁上,且挡杆的侧面能与封口板的下表面相抵。

6.根据权利要求5所述的一种食品计量包装系统,其特征在于,还包括开关二极管,所述第二电磁铁与开关二极管电连接,开关二极管也与处理器电连接;所述第二电磁铁与挡杆之间设有扭簧。
