专利号: 2018102468512
申请人: 宁波海蔓汽车科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

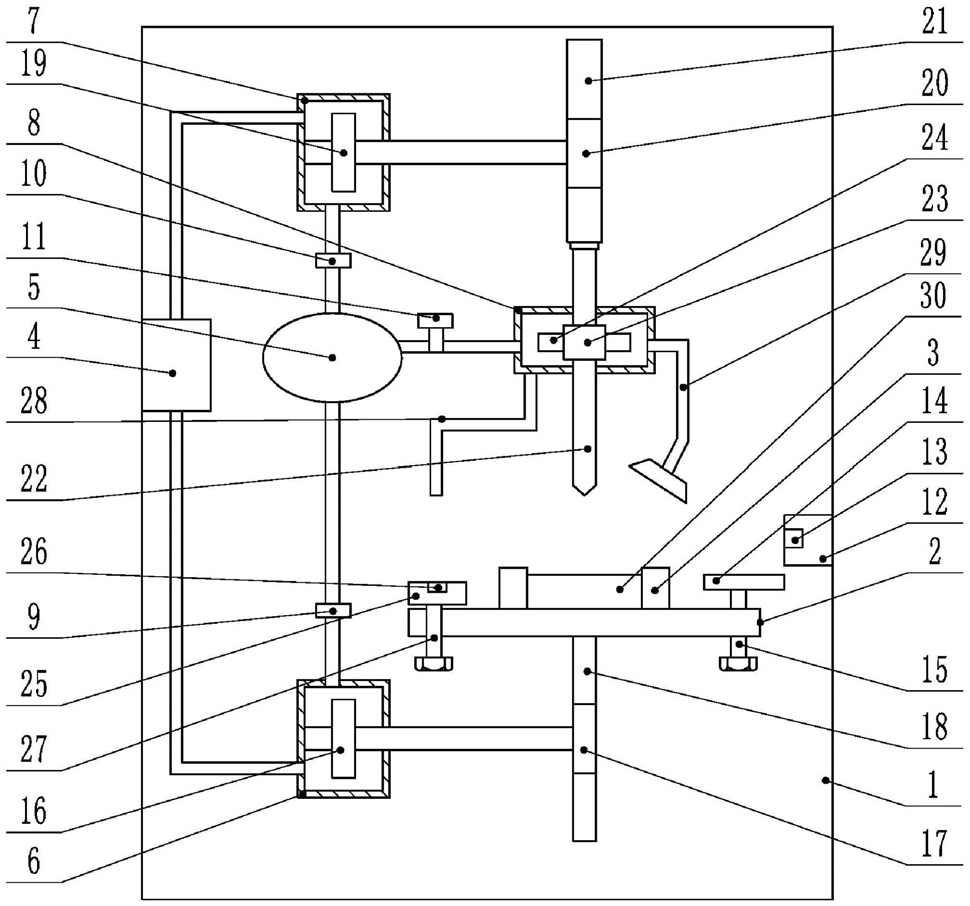

1.汽车零部件用打孔装置,包括机架,机架上滑动连接有工作台,工作台上设有用于夹紧零件的紧固件,其特征在于:机架上固接有供风箱,供风箱上连通有第一风室和第二风室,第一风室内转动连接有第一涡轮,第一涡轮上同轴连接有第一齿轮,第一齿轮上啮合有与工作台固接的第一齿条,第二风室内转动连接有第二涡轮,第二涡轮上同轴连接有第二齿轮,第二齿轮上啮合有第二齿条,第二齿条上转动连接有打孔柱,打孔柱上套接有花键套,机架上固接有第三风室,第三风室与第一风室、第二风室均连通,第三风室上开有气孔,第三风室的气孔处接有排气管,排气管的出气端对准零件,花键套转动连接在第三风室内,花键套上套接有第三涡轮,工作台上设有用于调节打孔深度的调节机构,调节机构上安装有用于关闭供风箱的第一触碰开关,第三风室上固接有与第一触碰开关相抵的支杆;所述机架上固接有气囊,第一风室和第二风室均通过气囊与第三风室连通,第一风室与气囊之间安装有向气囊进气的第一单向阀,第二风室与气囊之间安装有向气囊进气的第二单向阀,第三风室与气囊之间安装有阀门,机架上安装有用于启闭阀门的第二触碰开关,工作台上滑动连接有与第二触碰开关相抵的第二滑块。

2.如权利要求1所述的汽车零部件用打孔装置,其特征在于:所述调节机构包括滑动连接在工作台上的第一滑块,第一触碰开关安装在第一滑块上,工作台上设有用于驱动第一滑块滑动的驱动机构。

3.如权利要求2所述的汽车零部件用打孔装置,其特征在于:所述气囊上安装有压力阀。

4.如权利要求1所述的汽车零部件用打孔装置,其特征在于:所述第一涡轮与第一风室之间固接有第一扭簧,第二涡轮与第二风室之间固接有第二扭簧。
