1.一种氮掺杂甘蔗渣活性炭的制备方法，其特征在于，所述氮掺杂甘蔗渣活性炭的制备过程包括以下步骤，

a、预处理：将甘蔗渣充分粉碎，筛分至2～6mm，用去离子水清洗3～5次，并置于鼓风干燥箱中在80～105℃下烘干，得干燥甘蔗渣备用；

b、氮掺杂：将干燥甘蔗渣与尿素质量比为20：3混合均匀，加入去离子水，浸渍12h后置于烘箱中烘干，将混合物置于管式炉中，在惰性气氛下升温至600℃热解炭化，炭化时间0.5 h，冷却至室温后将炭化样品用去离子水反复洗涤6～10次，并在105℃下烘干，得炭化前驱体；

c、活化：将质量为炭化前驱体质量2倍的KOH溶于去离子水中，充分搅拌后加入炭化前驱体，浸渍12h后置于烘箱中在95～110℃下烘干，并转移至管式炉中氮气氛下活化，活化温度为600℃，活化时间为1h，活化产物冷却至室温后先用1mol/L HCl清洗2～3次，后用去离子水反复洗涤至中性，最后置于干燥箱中在105℃下烘干，即得氮掺杂甘蔗渣活性炭；

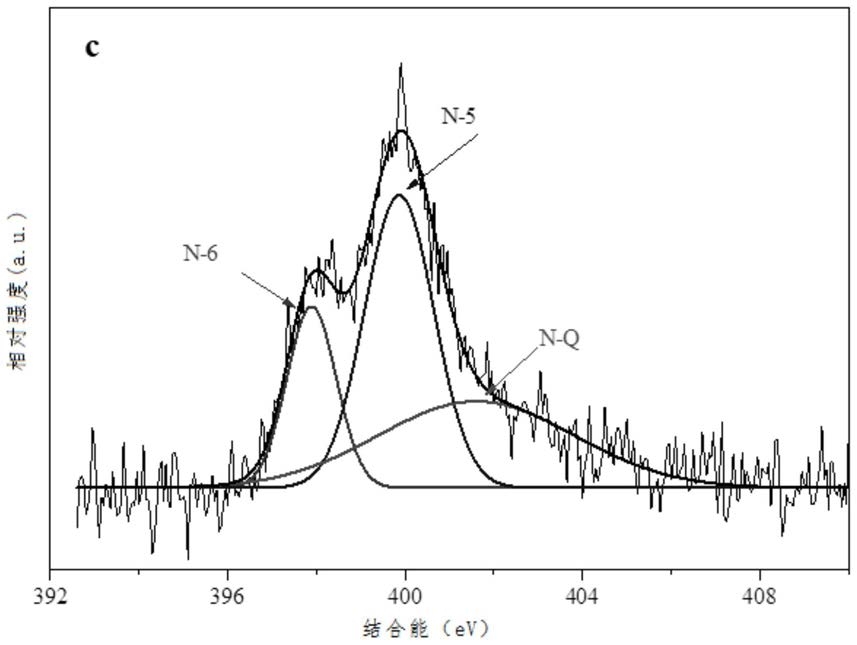

所述氮掺杂甘蔗渣活性炭平均孔径为5.297Å，孔径小于1nm的微孔体积为0.48cm3/g，总孔体积为0.52cm3/g，所述氮掺杂甘蔗渣活性炭在1个标准大气压常温25℃下吸附CO2，CO2吸附值为4.80mmol/g。

2.一种氮掺杂甘蔗渣活性炭的制备方法，其特征在于，所述氮掺杂甘蔗渣活性炭的制备过程包括以下步骤，

a、预处理：将甘蔗渣充分粉碎，筛分至2～6mm，用去离子水清洗3～5次，并置于鼓风干燥箱中在80～105℃下烘干，得干燥甘蔗渣备用；

b、氮掺杂：将干燥甘蔗渣与尿素质量比为5：1混合均匀，加入去离子水，浸渍8h后置于烘箱中烘干，将混合物置于管式炉中，在惰性气氛下升温至600℃热解炭化，炭化时间1h，冷却至室温后将炭化样品用去离子水反复洗涤6～10次，并在105℃下烘干，得炭化前驱体；

c、活化：将质量为炭化前驱体质量2倍的KOH溶于去离子水中，充分搅拌后加入炭化前驱体，浸渍8h后置于烘箱中在95～110℃下烘干，并转移至管式炉中氮气氛下活化，活化温度为600℃，活化时间为1h，活化产物冷却至室温后先用1mol/L HCl清洗2～3次，后用去离子水反复洗涤至中性，最后置于干燥箱中在105℃下烘干，即得氮掺杂甘蔗渣活性炭；

所述氮掺杂甘蔗渣活性炭平均孔径为5.361Å，孔径小于1nm的微孔体积为0.5cm3/g，总孔体积为0.55cm3/g，所述氮掺杂甘蔗渣活性炭在1个标准大气压常温25℃下吸附CO2，CO2吸附值为4.72mmol/g。
