专利号: 2018102409938
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

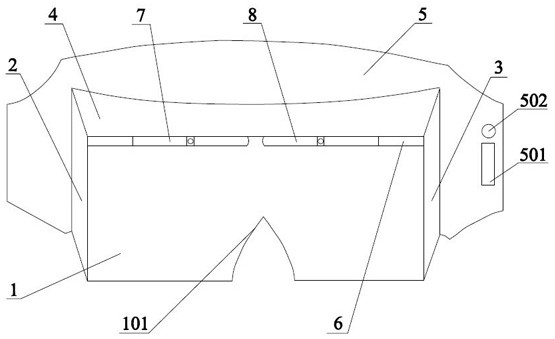

1.一种防雨淋眼镜罩,该眼镜罩安装在眼镜上用于对眼镜进行防雨淋保护,其特征在于:所述眼镜罩包括前挡雨板(1),左挡雨板(2)、右挡雨板(3)、顶板(4)、框套(5);

所述前挡雨板(1)为矩形板,所述左挡雨板(2)和所述右挡雨板(3)分别垂直设置在所述前挡雨板(1)较短的两条边上,所述顶板(4)垂直设置在所述前挡雨板(1)其中一条较长的边上,所述左挡雨板(2)、所述右挡雨板(3)及所述顶板(4)在远离所述前挡雨板(1)的一端通过所述框套(5)相连;所述前挡雨板(1)远离所述顶板(4)的一端设置有用于固定佩戴者鼻子的凸槽(101),所述前挡雨板(1)靠近所述顶板(4)一端的两个顶点处分别设置有一刮雨机构;

所述刮雨机构包括转杆(6)和刮雨组件,所述转杆(6)和所述刮雨组件依次设置,所述刮雨组件包括第一刮雨板(7)和第二刮雨板(8),所述转杆(6)的一端设置在所述前挡雨板(1)上,所述第一刮雨板(7)的一端可拆卸的与所述转杆(6)的另一端相连,所述第一刮雨板(7)的另一端与所述第二刮雨板(8)相连,所述第二刮雨板(8)设置在所述第一刮雨板(7)远离所述左挡雨板(2)和所述右挡雨板(3)的一侧,所述第一刮雨板(7)靠近所述前挡雨板(1)的一侧设有卡槽(701),所述卡槽(701)沿平行于所述前挡雨板(1)靠近所述顶板(4)的一边设置;所述卡槽(701)内设置有转筒(702);

所述框套(5)远离所述前挡雨板(1)一侧设有第二挡水板(10),所述第二挡水板(10)位于所述前挡雨板(1)的上方,所述第二挡水板(10)远离所述框套(5)的一端设有用于固定佩戴者鼻梁的凹槽(11);

所述框套(5)上设有控制所述刮雨组件运作的电机(501),所述框套(5)的两端通过伸缩带(9)相连。

2.根据权利要求1所述的一种防雨淋眼镜罩,其特征在于:所述前挡雨板(1)、所述左挡雨板(2)、所述右挡雨板(3)和所述顶板(4)的材质均为透明塑料。

3.根据权利要求1所述的一种防雨淋眼镜罩,其特征在于:所述第二刮雨板(8)通过设置在所述第一刮雨板(7)上的转轴与所述第一刮雨板(7)相连。

4.根据权利要求1所述的一种防雨淋眼镜罩,其特征在于:所述第二挡水板(10)的纵截面呈倒V型结构。

5.根据权利要求1所述的一种防雨淋眼镜罩,其特征在于:所述转筒(702)的外周壁上设有吸水布。

6.根据权利要求1所述的一种防雨淋眼镜罩,其特征在于:所述框套(5)的材质为橡胶。

7.根据权利要求1所述的一种防雨淋眼镜罩,其特征在于:所述框套(5)上设有控制所述电机(501)运作的开关(502)。
