专利号: 2018102365696
申请人: 泉州台商投资区工长信息技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

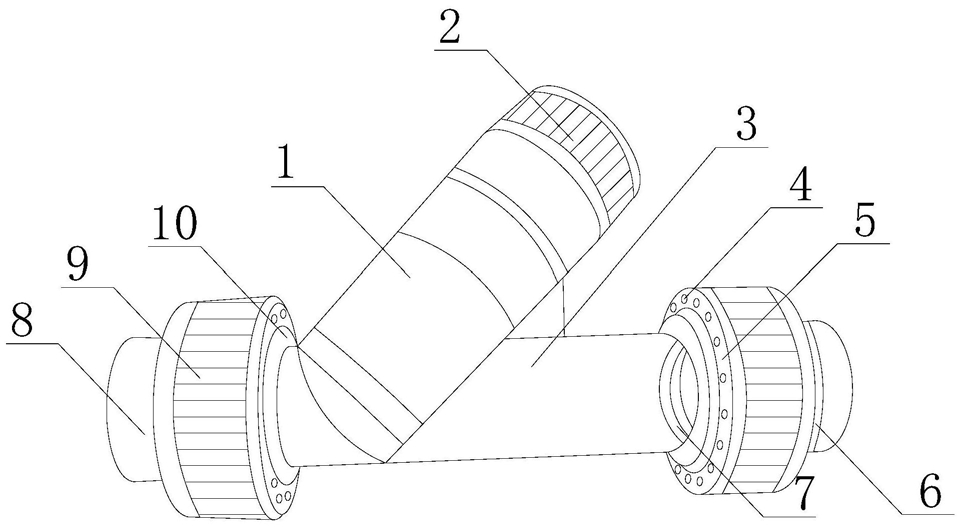

1.一种用于石油开采设备的加压装置,其结构包括:加压过滤器(1)、滤嘴插接槽(2)、压油管道(3)、透气孔(4)、气孔圆盘环(5)、密封橡胶垫圈(6)、内框硅胶环(7)、短口径筒体(8)、螺纹紧固帽(9)、管道扣槽环(10),其特征在于:

所述加压过滤器(1)的底端与压油管道(3)嵌套成一体并且轴心共线,所述加压过滤器(1)的顶端与滤嘴插接槽(2)的通管相互贯通,所述加压过滤器(1)通过弹簧与滤嘴插接槽(2)机械连接,所述管道扣槽环(10)设有两个并且分别安装于压油管道(3)的左右两端,所述压油管道(3)通过管道扣槽环(10)与气孔圆盘环(5)扣合在一起,所述透气孔(4)设有两个以上并且均围绕气孔圆盘环(5)的圆心焊接成一体,所述短口径筒体(8)与螺纹紧固帽(9)之间设有密封橡胶垫圈(6)并且三者轴心共线,所述内框硅胶环(7)嵌套于管道扣槽环(10)的内部,所述透气孔(4)、气孔圆盘环(5)、密封橡胶垫圈(6)、内框硅胶环(7)、短口径筒体(8)、螺纹紧固帽(9)、管道扣槽环(10)通过压油管道(3)的中心线相互对称;

所述加压过滤器(1)设有水轮反洗装置(11)、石油压缩机构(12)、支撑框架体(13)、传送带轮组(14)、滚轮曳引机构(15)、夹爪吊挂装置(16)、液压折叠杆件(17)、电机卷绕机构(18);

所述水轮反洗装置(11)通过管道与石油压缩机构(12)相互贯通,所述石油压缩机构(12)与电机卷绕机构(18)分别安装于支撑框架体(13)底端的左右两侧,所述水轮反洗装置(11)安设在支撑框架体(13)底端的正下方,所述支撑框架体(13)通过夹爪吊挂装置(16)与电机卷绕机构(18)活动连接,所述滚轮曳引机构(15)通过活塞杆与液压折叠杆件(17)机械连接,所述传送带轮组(14)安装于支撑框架体(13)的左上角,所述传送带轮组(14)通过连杆与滚轮曳引机构(15)活动连接,所述夹爪吊挂装置(16)安设在支撑框架体(13)的内部,所述石油压缩机构(12)通过传送带轮组(14)与滚轮曳引机构(15)机械连接,所述水轮反洗装置(11)与压油管道(3)嵌套成一体并且轴心共线。

2.根据权利要求1所述的一种用于石油开采设备的加压装置,其特征在于:所述水轮反洗装置(11)设有分叉管道(111)、S型导管(112)、导管夹扣架(113)、夹扣架底座(114)、水箱滤嘴(115)、六轴水轮体(116)、反洗水箱(117),所述分叉管道(111)的底端与S型导管(112)的左端端焊接成一体并且相互贯通,所述导管夹扣架(113)设有两个并且分别插嵌在夹扣架底座(114)的左右上角,所述导管夹扣架(113)通过夹板与S型导管(112)扣合在一起,所述S型导管(112)的右端通过水箱滤嘴(115)与反洗水箱(117)嵌套成一体,所述六轴水轮体(116)安装于反洗水箱(117)的内部,所述导管夹扣架(113)、夹扣架底座(114)、水箱滤嘴(115)均安设在反洗水箱(117)的左侧,所述反洗水箱(117)安装于支撑框架体(13)的底面下。

3.根据权利要求1所述的一种用于石油开采设备的加压装置,其特征在于:所述石油压缩机构(12)由浮板支柱杆(121)、引油缸槽(122)、分流槽口(123)、压油活塞缸(124)、活塞杆(125)、连杆滑板(126)、滑板轨道柱(127)、联动耳板(128)、曳轮连杆(129)组成,所述引油缸槽(122)、分流槽口(123)、压油活塞缸(124)为一体结构并且相互贯通,所述浮板支柱杆(121)通过引油缸槽(122)与分流槽口(123)活动连接,所述滑板轨道柱(127)的底端焊接在压油活塞缸(124)的右上角,所述活塞杆(125)插嵌在压油活塞缸(124)的内部,所述活塞杆(125)的顶端嵌套于连杆滑板(126)内部的左侧,所述连杆滑板(126)的右侧与滑板轨道柱(127)的凹槽扣合在一起,所述联动耳板(128)的右端安装于浮板支柱杆(121)的顶端上,所述曳轮连杆(129)的底端通过连杆滑板(126)与活塞杆(125)机械连接,所述引油缸槽(122)安装于夹爪吊挂装置(16)的左下角,所述曳轮连杆(129)与传送带轮组(14)的轮盘体活动连接。

4.根据权利要求2所述的一种用于石油开采设备的加压装置,其特征在于:所述支撑框架体(13)由L型支撑架(131)、支架反扣帽(132)、复位弹簧丝(133)、压降杆(134)、推压方箱(135)、框架基座(136)组成,所述L型支撑架(131)的底端与支架反扣帽(132)的凹槽扣合在一起,所述支架反扣帽(132)设有两个并且分别焊接在复位弹簧丝(133)的上下两端,所述压降杆(134)设有两个并且分别插嵌在推压方箱(135)的右上角和左下角,所述框架基座(136)安装于推压方箱(135)的底部,所述压降杆(134)的底端插嵌在框架基座(136)的顶面上,所述L型支撑架(131)设有两个并且通过复位弹簧丝(133)的中轴线上下对称,所述L型支撑架(131)安设在滚轮曳引机构(15)的左下角,所述推压方箱(135)安装于液压折叠杆件(17)的左下角。

5.根据权利要求1所述的一种用于石油开采设备的加压装置,其特征在于:所述滚轮曳引机构(15)由滚轮圆环槽(151)、曳引连杆(152)、环形滚轮(153)、钟摆杆架(154)、活塞杆顶轮(155)、杆体滑槽(156)组成,所述曳引连杆(152)的右端安设在环形滚轮(153)的轴心前,所述环形滚轮(153)的凸块与滚轮圆环槽(151)的滑轨活动连接,所述环形滚轮(153)与活塞杆顶轮(155)分别焊接在两个钟摆杆架(154)的上下两端,所述活塞杆顶轮(155)嵌套于杆体滑槽(156)的内部,所述滚轮圆环槽(151)安装于杆体滑槽(156)的顶部,所述曳引连杆(152)的左端与传送带轮组(14)的碟轮扣合在一起,所述杆体滑槽(156)安装于电机卷绕机构(18)的正上方。

6.根据权利要求3所述的一种用于石油开采设备的加压装置,其特征在于:所述夹爪吊挂装置(16)设有轴承柱杆(161)、C型扣架板(162)、斜拉耳板(163)、夹爪平衡杆(164)、弯钩夹爪块(165)、弹簧管(166)、气囊球体(167)、折叠连杆(168),所述斜拉耳板(163)安设在轴承柱杆(161)的中段前,所述C型扣架板(162)设有两个并且分别安装于斜拉耳板(163)的左右两侧,所述弯钩夹爪块(165)通过夹爪平衡杆(164)与轴承柱杆(161)机械连接,所述弯钩夹爪块(165)设有两个并且分别安装于弹簧管(166)的左右两侧,所述气囊球体(167)嵌套于折叠连杆(168)的顶端上,所述轴承柱杆(161)的底端插嵌在的夹爪平衡杆(164)中段上,所述弯钩夹爪块(165)与气囊球体(167)扣合在一起,所述折叠连杆(168)安设在液压折叠杆件(17)的左侧。

7.根据权利要求3或5所述的一种用于石油开采设备的加压装置,其特征在于:所述传送带轮组(14)设有传动碟轮体(141)、从动辊轮(142)、橡胶传送带(143)、双槽定滑轮(144)、传输钢丝绳(145)、轮盘体(146)、滚轴扣板架(147),所述从动辊轮(142)安装于传动碟轮体(141)的轴心前并且轴心共线,所述从动辊轮(142)通过橡胶传送带(143)与双槽定滑轮(144)机械连接,所述双槽定滑轮(144)通过传输钢丝绳(145)与轮盘体(146)活动连接,所述轮盘体(146)安装于传动碟轮体(141)的左下角,所述双槽定滑轮(144)安装于传输钢丝绳(145)的顶端和从动辊轮(142)的左侧,所述轮盘体(146)的轴心与滚轴扣板架(147)扣合在一起,所述双槽定滑轮(144)通过传动碟轮体(141)与曳引连杆(152)机械连接,所述双槽定滑轮(144)通过轮盘体(146)与曳轮连杆(129)活动连接。

8.根据权利要求4或6所述的一种用于石油开采设备的加压装置,其特征在于:所述液压折叠杆件(17)设有液压活塞杆(171)、活塞缸体(172)、反向活塞杆(173)、小型活塞缸(174)、顶推杆(175)、叠杆滑块(176)、固定耳块(177)、折叠杆架(178),所述液压活塞杆(171)与反向活塞杆(173)焊接成一体并且轴心共线,所述液压活塞杆(171)插嵌在活塞缸体(172)的内部,所述固定耳块(177)与叠杆滑块(176)分别安装于折叠杆架(178)的左右上角,所述反向活塞杆(173)的底端通过纽扣与小型活塞缸(174)的顶端扣合在一起,所述顶推杆(175)安设在折叠杆架(178)的轴心上,所述顶推杆(175)插嵌在小型活塞缸(174)的底部,所述折叠杆架(178)安装于折叠连杆(168)的右侧,所述折叠杆架(178)安设在推压方箱(135)的右上角。

9.根据权利要求5所述的一种用于石油开采设备的加压装置,其特征在于:所述电机卷绕机构(18)由轴承座(181)、轴动丝杆(182)、电机壳体(183)、引线滑轮(184)、吊索绳(185)组成,所述轴动丝杆(182)插嵌在轴承座(181)的左侧,所述轴承座(181)与轴动丝杆(182)均安装于电机壳体(183)的内部,所述吊索绳(185)围绕轴动丝杆(182)的轴心嵌套成一体,所述引线滑轮(184)通过吊索绳(185)与轴动丝杆(182)机械连接,所述引线滑轮(184)安装于轴动丝杆(182)的左侧,所述吊索绳(185)的顶端焊接在夹爪吊挂装置(16)的底端。
