专利号: 2018102179264
申请人: 湖北科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

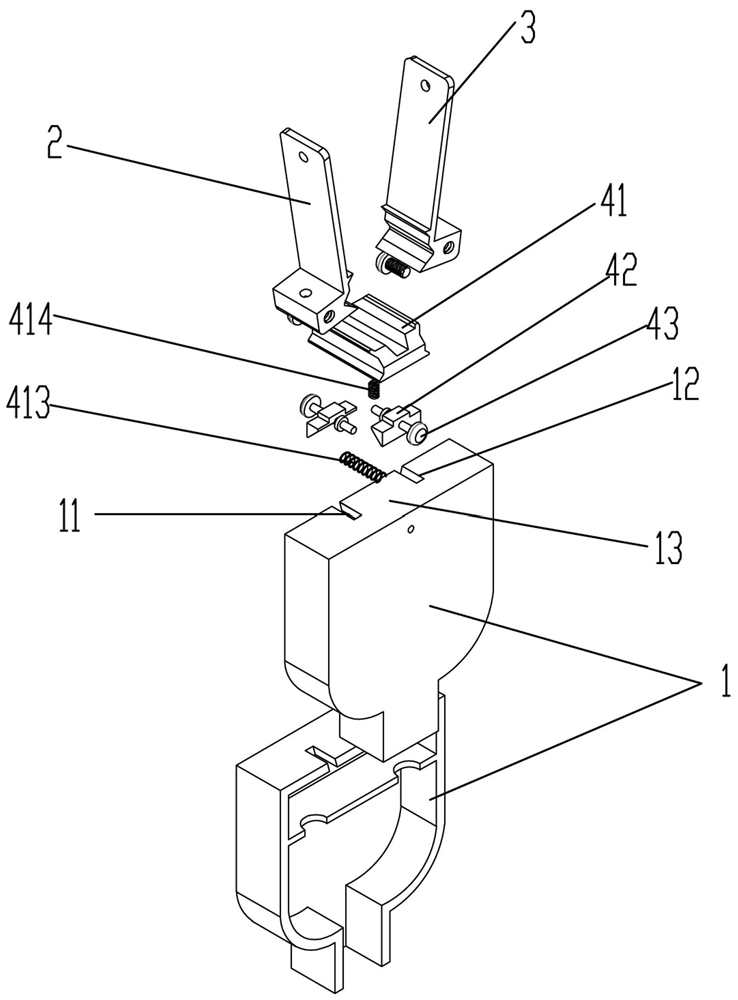

1.一种旋转插头,其特征在于:包括壳体(1)、第一导电装置(2)、第二导电装置(3)和旋转控制装置(4),所述第一导电装置(2)和第二导电装置(3)至少有一部分设置于所述壳体(1)内,所述旋转控制装置(4)包括滑动块(41)、用于挤压所述滑动块(41)的挤压块(42)和用于控制所述挤压块(42)移动的控制部(43),所述第一导电装置(2)上设置有第一楔块(21)和第一凹槽(22),所述第二导电装置(3)上设置有第二楔块(31)和第二凹槽(32),所述滑动块(41)上设置有与所述第一楔块(21)连接的第一凸起部(44)、与所述第二楔块(31)连接的第二凸起部(45)、与所述第一凹槽(22)连接的第三凸起部(46)和与所述第二凹槽(32)连接的第四凸起部(47)。

2.根据权利要求1所述的一种旋转插头,其特征在于:所述滑动块(41)上设置有滑动槽(411)和滑动斜面(412),所述滑动槽(411)内设置有用于限制所述挤压块(42)位置的限位弹簧(413),所述挤压块(42)上设置有用于挤压所述滑动斜面(412)的挤压斜面(421)。

3.根据权利要求2所述的一种旋转插头,其特征在于:所述控制部(43)包括控制杆(431)和限位环(432),所述控制杆(431)至少有一部分设置于所述挤压块(42)内,所述限位环(432)与所述限位弹簧(413)连接。

4.根据权利要求1所述的一种旋转插头,其特征在于:所述壳体(1)上设置有与所述第一导电装置(2)和第二导电装置(3)连接的接触面(13),所述接触面(13)上设置有第一通孔(11)和第二通孔(12),所述第一导电装置(2)至少有一部分位于所述第一通孔(11)内,所述第二导电装置(3)至少有一部分位于所述第二通孔(12)内。

5.根据权利要求1所述的一种旋转插头,其特征在于:所述第一通孔(11)与所述接触面(13)之间的夹角范围为60°至89°,所述第二通孔(12)与所述接触面(13)之间的夹角范围为

60°至89°。

6.根据权利要求1所述的一种旋转插头,其特征在于:所述滑动块(41)和所述壳体(1)之间设置有复位弹簧(414)。

7.根据权利要求1所述的一种旋转插头,其特征在于:所述第一凹槽(22)和第二凹槽(32)为V型凹槽。

8.一种插头旋转方法,其特征在于,采用了如权利要求1至7任一权利要求所述的一种旋转插头,方法包括如下步骤:S1:拔插插头时,按压控制部推动挤压块对滑动块进行挤压,滑动块后移;

S2:滑动块的第三凸起部和第四凸起部分别挤压第一导电装置的第一凹槽和第二导电装置的第二凹槽,使第一导电装置和第二导电装置前端旋转闭合至两者平行;

S3:拔插完成后,松开控制部,在复位弹簧的作用下,滑动块前移;

S4:滑动块的第一凸起部和第二凸起部分别挤压第一导电装置的第一楔块和第二导电装置的第二楔块,使第一导电装置和第二导电装置前端旋转张开保持预定张开角度。

9.根据权利要求8所述的一种插头旋转方法,其特征在于:执行步骤S1时,挤压块的挤压斜面和滑动块的滑动斜面在同一平面上。

10.根据权利要求8所述的一种插头旋转方法,其特征在于:执行步骤S4之前,设定第一导电装置和第二导电装置预定张开角度。
