1.一种(BiO)2CO3-BiO2-x复合光催化剂的制备方法，其特征在于包括以下步骤：将NaBiO3·2H2O和g-C3N4溶于去离子水中，搅拌，加入NaOH溶液，混匀，所得混合液转移到高压水热釜，在100～200℃进行水热反应，反应时间为4～10h，水热反应结束后，冷却，滤出沉淀物，将沉淀物用去离子水和乙醇清洗，烘干，即得到(BiO)2CO3-BiO2-x复合光催化剂；

该催化剂为自组装而成的纳米花BiO2-x和纳米片状(BiO)2CO3组成的复合材料，其中x＝

0.15～0.6，(BiO)2CO3纳米片的厚度为200～250nm，BiO2-x纳米花的粒径为100～500nm。

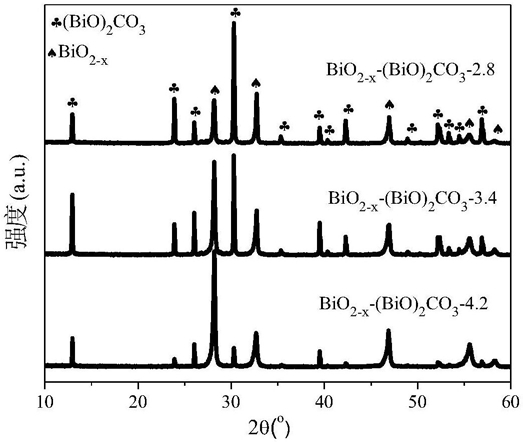

2.根据权利要求1所述的(BiO)2CO3-BiO2-x复合光催化剂的制备方法，其特征在于所述NaBiO3·2H2O和g-C3N4的质量比为2.8:1～4.2：1。

3.根据权利要求1所述的(BiO)2CO3-BiO2-x复合光催化剂的制备方法，其特征在于所述NaBiO3·2H2O和g-C3N4的质量比为3.4：1。

4.权利要求1所述的(BiO)2CO3-BiO2-x复合光催化剂的制备方法所制备的(BiO)2CO3-BiO2-x复合光催化剂用于降解双酚A和苯酚方面的应用；具体使用方法是：在室温条件下，向双酚A或者苯酚溶液中加入(BiO)2CO3-BiO2-x复合光催化剂，可见光光源下照射30～120min。
