专利号: 2018102144617
申请人: 芜湖懒人智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

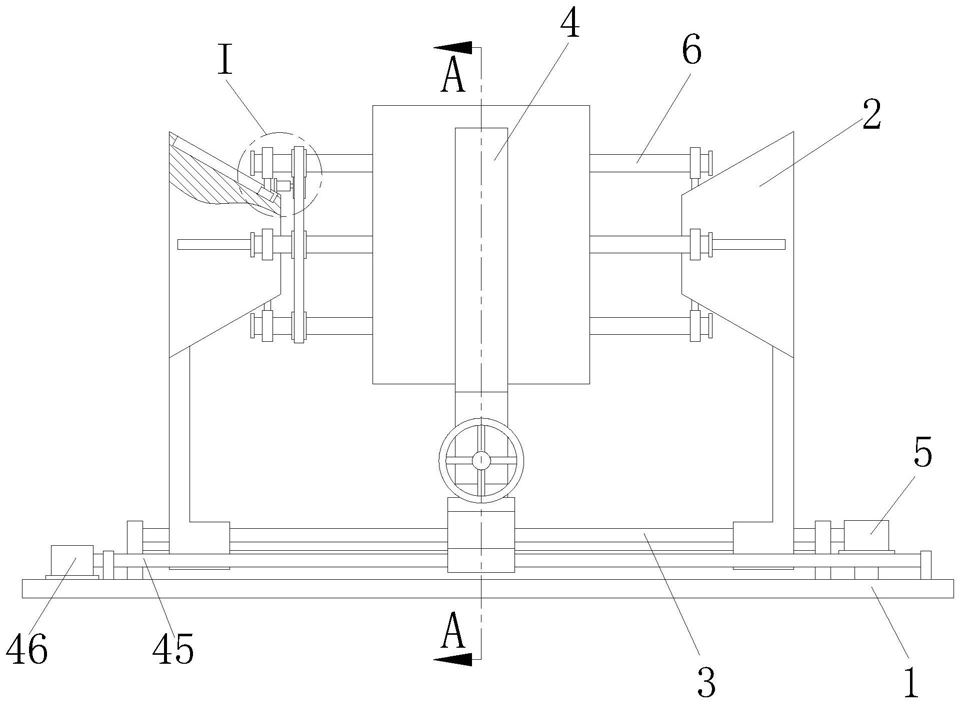

1.一种圆管件加工用抛磨机,包括底板(1),其特征在于:所述底板(1)上设有两个左右对称分布且与底板(1)水平滑动配合的锥形轮(2)、两端分别与距离最近的锥形轮(2)相连的双头丝杠(3)、安装工件的装夹机构(4),所述双头丝杠(3)连接有驱动电机(5),两个锥形轮(2)的周向上匀分布有若干个砂轴(6),每个砂轴(6)的两端均通过轴承连接有与锥形轮(2)的母线方向滑动配合的连接块(7);

每个砂轴(6)均为可分离式结构,包括左位轴(61)、与左位轴(61)卡合的右位轴(62);

位于左侧的砂轴(6)上均安装有同步带轮(8),所述同步带轮(8)上安装有同步带(9);

位于左侧的锥形轮(2)上连接有与同步带轮(8)配合的张紧轮(12)、与同步带(8)配合且连接有伺服电机(10)的主动轮(11)。

2.根据权利要求1所述的一种圆管件加工用抛磨机,其特征在于:所述砂轴(6)上设有若干个自左向右目数逐渐增大的打磨区(6a)。

3.根据权利要求1所述的一种圆管件加工用抛磨机,其特征在于:所述装夹机构(4)包括移动座(41)、安装在移动座(41)上的双头螺杆(42)、安装在双头螺杆(42)的两端且与移动座(41)滑动配合弧形夹板(43)、连接在双头螺杆(42)上任一端处的旋转手柄(44)、与移动座(41)配合的丝杠(45)、与丝杠(45)相连的电机(46)。

4.根据权利要求2所述的一种圆管件加工用抛磨机,其特征在于:所述弧形夹板(43)为两个且在双头螺杆(42)的两端呈对称分布。
