1.一种提高聚乙烯/尼龙6共混物阻燃性和力学性能的方法，其特征在于，包括以下步骤：步骤一、按照重量份数，分别称取56-64份聚乙烯、15-17份尼龙6和20份膨胀阻燃剂，混合均匀后，置于挤出机中，于220 260℃温度条件下进行熔融共混，并挤出成初混物，备用；

~

步骤二、按照增溶剂与初混物的重量配比分别为（2-8）:（91-101）的比例，称取一定量的增溶剂与步骤一制得的初混物进行混合，之后，置于挤出机中，在高于聚乙烯的熔融温度、低于尼龙6的熔融温度的温度范围条件下进行熔融共混，并挤出成共混物，备用；

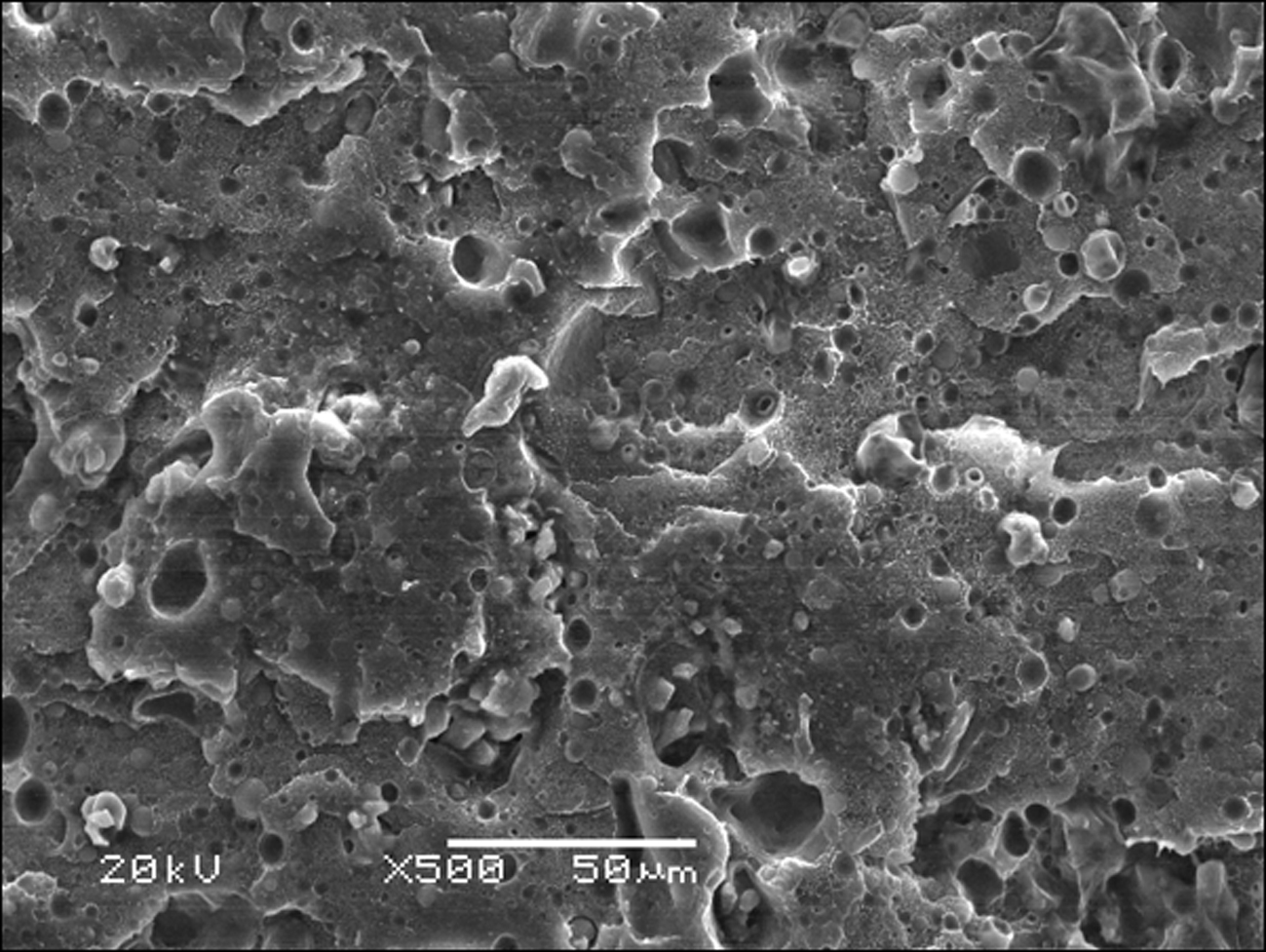

步骤三、将步骤二制得的共混物转置于成型加工设备中，于130 180℃条件下成型，即~得成品聚乙烯/尼龙6共混物。

2.根据权利要求1所述的一种提高聚乙烯/尼龙6共混物阻燃性和力学性能的方法，其特征在于：在步骤一和步骤二中，所采用的挤出机为双螺杆挤出机。

3.根据权利要求1所述的一种提高聚乙烯/尼龙6共混物阻燃性和力学性能的方法，其特征在于：在步骤一中，所述的聚乙烯为线性低密度聚乙烯。

4.根据权利要求1所述的一种提高聚乙烯/尼龙6共混物阻燃性和力学性能的方法，其特征在于：在步骤一中，所述的膨胀阻燃剂聚磷酸铵和季戊四醇的混合物，且聚磷酸铵与季戊四醇的重量配比为4:1。

5.根据权利要求1所述的一种提高聚乙烯/尼龙6共混物阻燃性和力学性能的方法，其特征在于：在步骤一中，所述聚乙烯、尼龙6、和膨胀阻燃剂的重量份数比为56 64：16：20。

~

6.根据权利要求1所述的一种提高聚乙烯/尼龙6共混物阻燃性和力学性能的方法，其特征在于：在步骤二中，所述熔融共混的温度为130 180℃。

~

7.根据权利要求1所述的一种提高聚乙烯/尼龙6共混物阻燃性和力学性能的方法，其特征在于：在步骤二中，所述的增溶剂为聚乙烯接枝马来酸酐。
