专利号: 2018101953737
申请人: 青岛理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种增强现实仪表系统,其特征在于:计算机主站(1)通过工业总线连接生产系统上的信息采集单元(3),所述信息采集单元(3)采集测量项目的测量值,各测量项目处对应设置一标签;计算机主站(1)获取所述测量值,以标签上载有的标签信息为索引保存测量值并在本地显示测量值,增强现实设备(2)在生产系统的设备现场扫描测量项目的标签,得到标签信息,向计算机主站(1)发送包含标签信息查询请求,计算机主站(1)根据标签信息查询并生成返回数据,返回数据在增强现实设备(2)上显示,从而实现在设备现场通过增强现实设备(2)显示测量项目的测量值。

2.根据权利要求1所述的一种增强现实仪表系统,其特征在于:所述计算机主站(1)设有标签管理模块、数据监测模块以及第一界面设置库;

所述标签管理模块建立所述标签(4)、测量项目以及显示项目之间的对应关系,并设置各测量项目界面以及测量值显示界面,将所述界面保存在所述第一界面设置库中,并传输至所述增强现实设备(2);

所述数据监测模块向连接在工业总线上的信息采集单元(3)发送请求指令,获得各测量项目的测量值,根据标签管理模块建立的对应关系保存在数据库中对应表内,并记录系统当前时间,然后在计算机主站(1)上将所述测量值显示在与该测量项目对应的界面上,从而实现在计算机主站(1)上监测生产系统的工作状态;当所述数据监测模块接收到来自增强现实设备(2)的查询请求时,根据查询请求中的标签信息获取对应测量项目的测量值,并根据所述标签信息查询所述第一界面设置库,获得对应测量值显示界面,将测量值和测量值显示界面进行结合处理后生成返回数据。

3.根据权利要求2所述的一种增强现实仪表系统,其特征在于:所述增强现实设备(2)上设有图像采集识别单元、界面绘制单元以及第二界面设置库;

所述第二界面设置库接收并保存所述计算机主站(1)发来的界面;

所述图像采集识别单元通过增强现实设备(2)上的图像传感器采集测量项目所对应标签(4)的图像,并识别出标签信息,然后发送包含标签信息的查询请求至所述数据监测模块;

所述界面绘制单元依据所述数据监测模块的返回数据和该标签信息对应的测量项目的界面,绘制该标签信息对应的显示界面,直接输出在增强现实设备(2)的显示器上,从而实现在增强现实设备(2)上显示测量项目的测量值。

4.根据权利要求3所述的一种增强现实仪表系统,其特征在于:所述增强现实设备(2)上还设有增强现实注册单元,其依据标签(4)的图像识别增强现实设备(2)与标签(4)之间的位置关系,将界面绘制单元绘制完成的显示界面叠加在所述标签(4)上显示或在标签(4)附近显示,从而实现显示界面与真实场景的叠加显示。

5.根据权利要求3所述的一种增强现实仪表系统,其特征在于:所述图像采集识别单元将所述图像分割出含有标签(4)的图像区域,进而识别该图像区域所代表的标签信息,所述标签信息为编码信息。

6.根据权利要求3所述的一种增强现实仪表系统,其特征在于:所述界面绘制单元是依据标签信息查询所述第二界面设置库,获取测量项目的界面显示形式,将所述返回数据与界面显示形式相结合,从而绘制该标签(4)对应的显示界面。

7.根据权利要求2所述的一种增强现实仪表系统,其特征在于:保存在所述第一界面设置库中的界面,包含了界面显示形式、尺寸和显示范围,所述界面显示形式包括文本、仪表盘、数码管、柱状图、曲线、报告、图片中的一种,或任意组合。

8.根据权利要求1所述的一种增强现实仪表系统,其特征在于:所述工业总线为EtherCAT总线,所述计算机主站(1)通过网卡直接接入工业总线;或所述工业总线为非EtherCAT总线,所述计算机主站(1)通过总线接口板接入工业总线,通过总线接口板实现工业总线与计算机主站(1)之间的通信和数据交换。

9.根据权利要求1所述的一种增强现实仪表系统,其特征在于:所述标签(4)为非对称形式的标签,包括条形码标签和/或二维码标签。

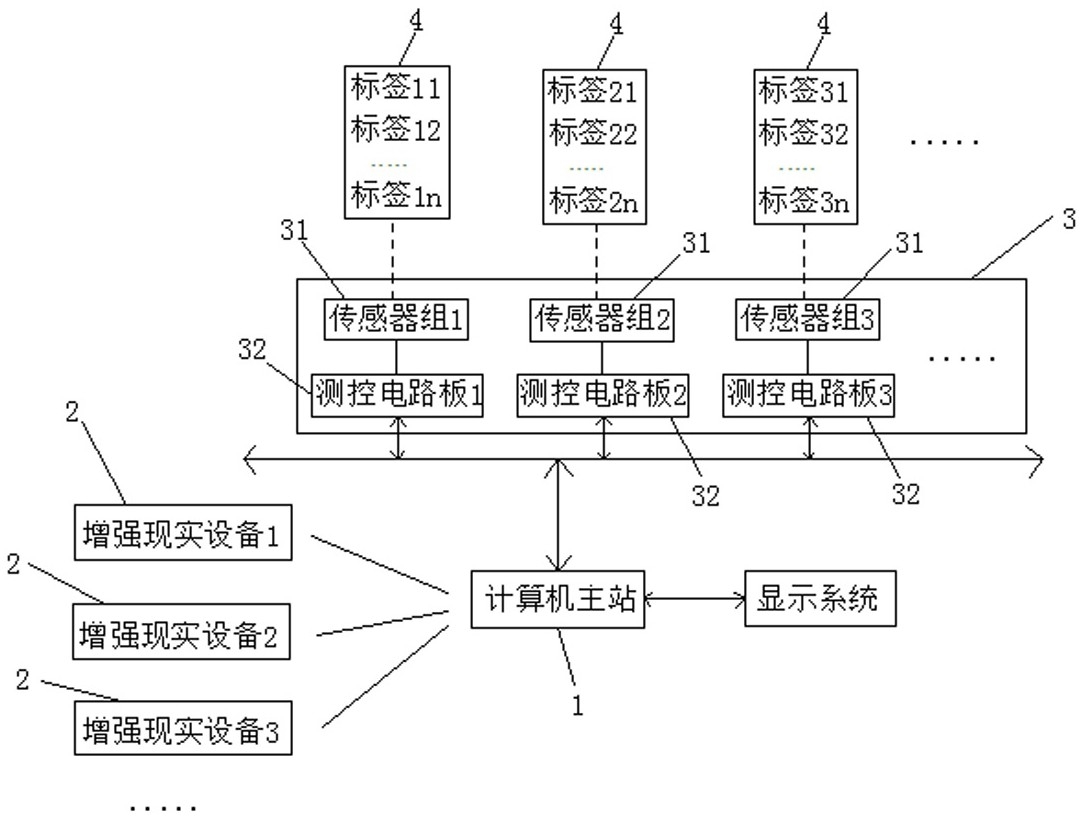

10.根据权利要求1所述的一种增强现实仪表系统,其特征在于:所述信息采集单元(3)包括一个或多个采集组,各采集组均由相互连接的一测控电路板(32)和一传感器组(31)组成,所述传感器组(31)由一个或多个传感器组成,所述测控电路板(32)接入工业总线。
