专利号: 2018101724210
申请人: 河北工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

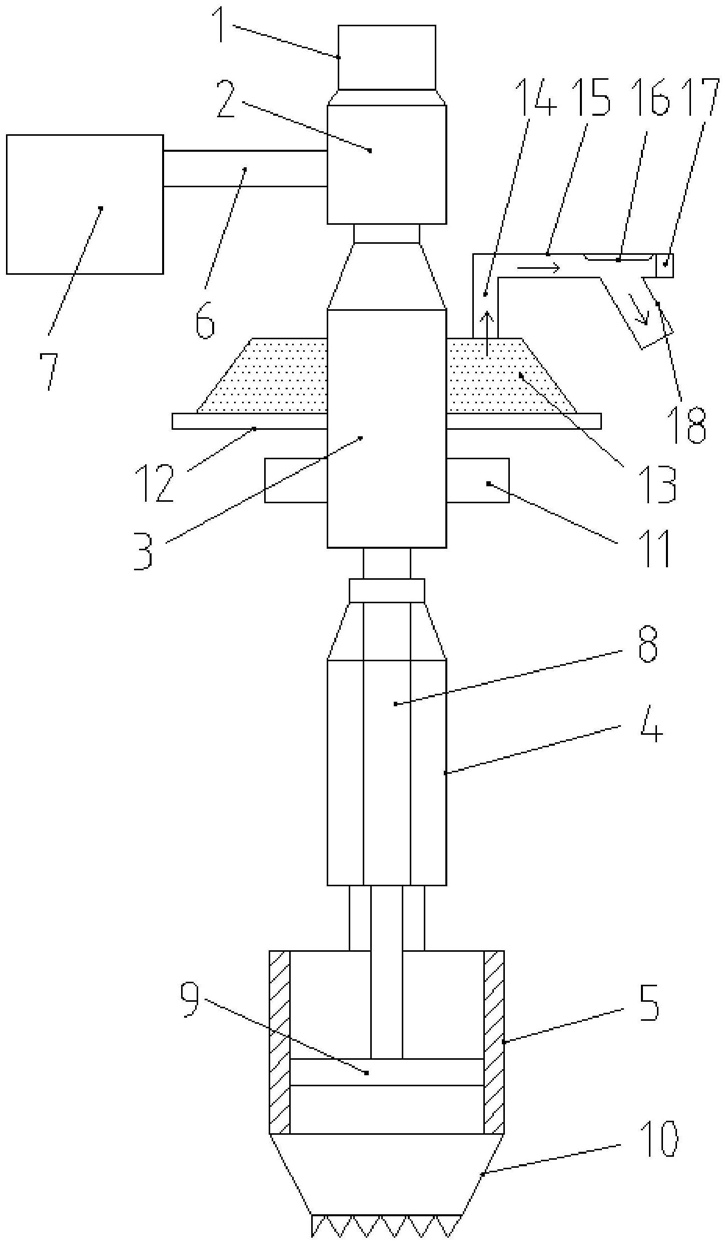

1.地质勘察钻探器,其特征在于:自下而上依次包括主钻杆、风动冲击器和副钻杆,所述副钻杆、风动冲击器和主钻杆内的气道通过气路与空气压缩机连通,所述副钻杆的外壁设有固定杆,所述主钻杆的下端设有钻头,所述固定杆的上方设有粉尘回收装置。

2.如权利要求1所述的地质勘察钻探器,其特征在于:所述粉尘回收装置包括中空的存储仓,所述存储仓套装在所述副钻杆上,所述存储仓的顶部设有回收管,所述回收管的出气口设有排风机,所述排风机的进风口前方设有喷淋机构。

3.如权利要求2所述的地质勘察钻探器,其特征在于:所述回收管包括呈L形布置的垂直管和水平管,所述垂直管的下端与所述存储仓的顶部连通,所述喷淋机构设置于所述水平管的末端。

4.如权利要求3所述的地质勘察钻探器,其特征在于:所述喷淋机构包括水雾喷头和出水管,所述水雾喷头设置于所述水平管的顶部内壁上,所述出水管设置于所述水平管的底部、且与所述水平管连通,所述水雾喷头设置于所述出水管的上方。

5.如权利要求2所述的地质勘察钻探器,其特征在于:所述存储仓的底部设有隔板,所述隔板套装于所述副钻杆上,所述隔板上设有若干个通孔。

6.如权利要求5所述的地质勘察钻探器,其特征在于:所述隔板与所述存储仓的接触面间设有密封垫。

7.如权利要求5所述的地质勘察钻探器,其特征在于:所述存储仓为上小下大的锥形台,所述隔板为圆形,所述隔板的直径大于所述固定杆的长度。

8.如权利要求1所述的地质勘察钻探器,其特征在于:所述主钻杆内设有出气筒,所述出气筒设置于所述钻头的上方,所述出气筒为中空的圆盘状,所述出气筒的外壁固定在所述主钻杆的内壁上,所述出气筒的顶部与所述气道连通,所述出气筒的底部均布若干个出气孔。

9.如权利要求1-8任一项所述的地质勘察钻探器,其特征在于:所述副钻杆的顶部设有连接管,所述连接管与所述气路连通。

10.如权利要求9所述的地质勘察钻探器,其特征在于:所述连接管为直管状,所述连接管的顶部设有端盖,所述气路与所述连接管的侧壁连通,所述连接管的下端与所述副钻杆相连。
