专利号: 2018101541737
申请人: 周杰
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

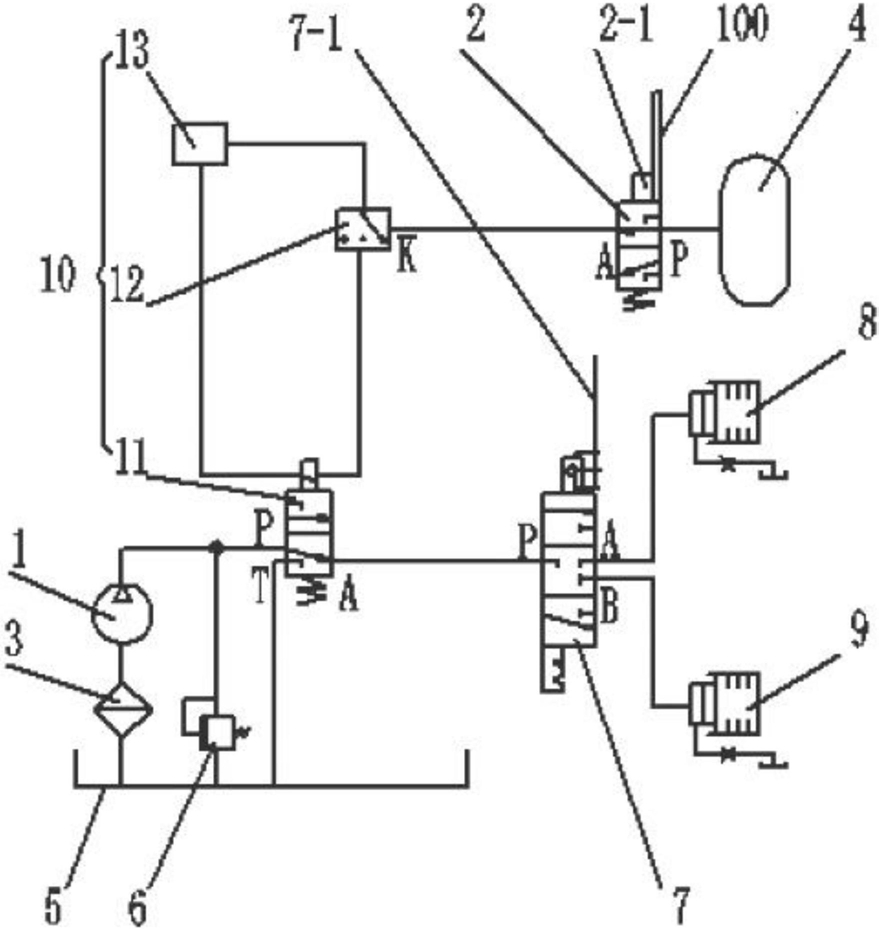

1.一种车辆开门禁止行走系统的工作方法,其特征在于:车辆开门禁止行走系统包括:

液压泵(1)、顶杆滚轮阀(2)、过滤器(3)、气包(4)、油箱(5)、安全阀(6)、选挡换向阀(7)、前进挡离合器(8)、后退挡离合器(9)和控制机构(10),所述顶杆滚轮阀(2)的顶杆(2-1)与车辆驾驶室的车门(100)连接,顶杆滚轮阀(2)的进气口P口与气包(4)连通,顶杆滚轮阀(2)的执行口A口与控制机构(10)的气控口K口连通,控制机构(10)的进油口P口与液压泵(1)的出油口连通,控制机构(10)的执行口A口与选挡换向阀(7)的进油口P口连通,选挡换向阀(7)的执行口A口与前进挡离合器(8)连通,选挡换向阀(7)的执行口B口与后退挡离合器(9)连通,所述控制机构(10)的回油口T口与油箱(5)连通,所述液压泵(1)的进油口通过过滤器(3)与油箱(5)连通,所述选挡换向阀(7)的操纵杆(7-1)通过软轴与位于驾驶室的挡位选择器连接;

所述的工作方法,包括:当驾驶员关闭车门(10)时,顶杆滚轮阀(2)的顶杆(2-1)缩进,顶杆滚轮阀(2)的进气口P口与执行口A口不相通,压力气体不能从气包4经过顶杆滚轮阀(2)进入控制机构(10)的气控口K口,这时控制机构(10)的进油口P口与执行口A口相通,液压泵(1)的压力油能进入选挡换向阀(7)的进油口P口;

此时操作驾驶室的挡位选择器,使选挡换向阀(7)的进液口P口与执行口A口相通,液压泵(1)的压力油可以进入前进档离合器(8),液压泵(1)的压力油可以进入后退挡离合器(9),前进档离合器(8)处于结合状态,动力轴与前进轴结合,车辆可以前进;

所述控制机构(10)包括电磁换向阀(11)、压力传感器(14)和主控制器(15),所述顶杆滚轮阀(2)的执行口A口与控制机构(10)的压力传感器(14)的气控口K口连通,压力传感器(14)与主控制器(15)电连接,主控制器(15)与电磁换向阀(11)的电连接,控制机构(10)的电磁换向阀(11)的进油口P口与液压泵(1)的出油口连通,控制机构(10)的电磁换向阀(11)的执行口A口与选挡换向阀(7)的进油口P口连通,控制机构(10)的电磁换向阀(11)的回油口T口与油箱(5)连通。
