专利号: 2018101509981
申请人: 中山市陈信电器有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 基本电气元件
更新日期:2025-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

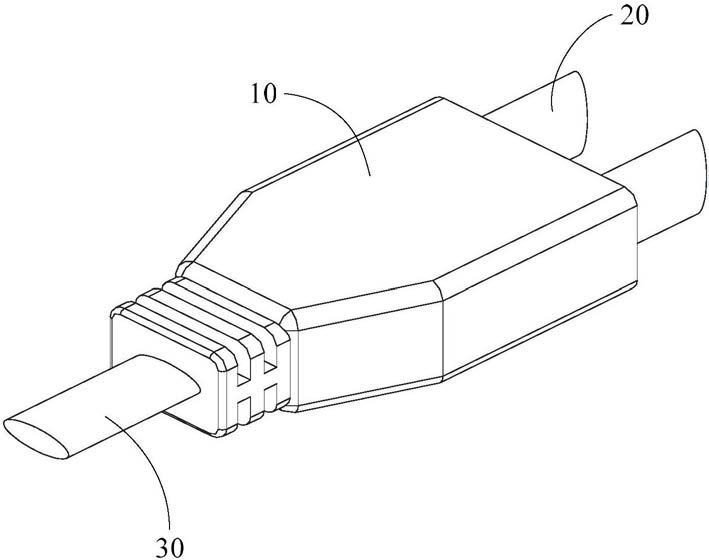

1.一种防触电的电源插头,包括绝缘的绝缘座和若干设于所述绝缘座前端的插脚,其特征在于,还包括绝缘的护套、连接缆线和齿轮组件,所述绝缘座内设有一连接通道,所述连接缆线设于所述绝缘座内,并且所述连接缆线与所述插脚的一端连接;

所述护套的一端移动地连接于所述连接通道内,另外一端从所述绝缘座伸出;

所述插脚的一端移动地连接于所述连接通道内,另外一端设于所述护套内;以及,所述插脚的端部和所述护套的端部分别与所述齿轮组件连接,在所述护套靠近所述绝缘座移动时,所述护套通过所述齿轮组传动使得所述插脚在所述护套内沿远离所述绝缘座的方向移动并从所述护套内伸出。

2.如权利要求1所述的防触电的电源插头,其特征在于,所述齿轮组件包括同轴的第一齿轮和第二齿轮,以及同轴的第三齿轮和第四齿轮,所述第一齿轮与所述护套外壁的轮齿啮合,所述第二齿轮与所述第三齿轮啮合,所述第四齿轮与所述插脚外壁的轮齿啮合。

3.如权利要求2所述的防触电的电源插头,其特征在于,所述第一齿轮和第二齿轮的转轴设有一扭簧,所述第三齿轮和第四齿轮的转轴设有一扭簧。

4.如权利要求3所述的防触电的电源插头,其特征在于,所述第一齿轮与所述第三齿轮的齿数相等,所述第二齿轮和第四齿轮的齿数相等。

5.如权利要求4所述的防触电的电源插头,其特征在于,所述护套的位于所述绝缘座内的端部通过一绝缘的弹性体与所述绝缘座连接。

6.如权利要求5所述的防触电的电源插头,其特征在于,所述插脚的尾部设有移动触点,所述连接缆线通过所述移动触点与所述插脚的一端连接。

7.如权利要求6所述的防触电的电源插头,其特征在于,所述第四齿轮具有一转动触点,在所述插脚从所述护套内伸出时,所述插脚的移动触点与所述转动触点接触。

8.如权利要求7所述的防触电的电源插头,其特征在于,所述插脚的中部设有卡凸,在所述插脚的卡凸卡于所述容腔的内壁时,所述插脚的移动触点与所述转动触点电接触。

9.如权利要求8所述的防触电的电源插头,其特征在于,所述插脚的内壁设有防水垫圈,所述防水垫圈设有与所述插脚对应的通孔,所述插脚从所述防水垫圈伸出。

10.如权利要求9所述的防触电的电源插头,其特征在于,所述插脚的外壁设有向外凸出的弧面。
