专利号: 2018101448780
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

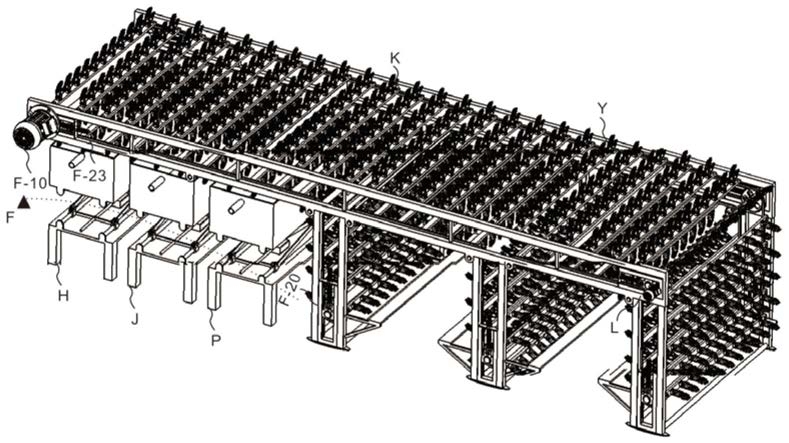

1.一种手套运输及浸胶固化烘干装置,其特征在于:包括,

承载单元(K),包括延伸件(K-1)、竖向顶置件(K-2)和横向支件(K-3),所述延伸件(K-

1)与所述横向支件(K-3)一端相连接,且所述横向支件(K-3)与所述竖向顶置件(K-2)垂直设置;

动力单元(F),绕设于所述承载单元(K)的外围,其包括第一驱动件(F-10)和传送件(F-

20),所述传送件(F-20)与所述第一驱动件(F-10)相连接;

手模单元(Y),与所述传送件(F-20)的链条(F-23)相连接;

浸胶单元(P),设置于所述延伸件(K-1)底端,其包括浸胶容置组件(P-10)、浸胶调整组件(P-20)和浸胶支撑组件(P-30),所述浸胶容置组件(P-10)与所述浸胶调整组件(P-20)相连接,所述浸胶支撑组件(P-30)设置于所述浸胶调整组件(P-20)的底端;

固化单元(J),位于所述浸胶单元(P)一侧;

烘干单元(H),与所述浸胶单元(P)对称设置于所述固化单元(J)另一侧;以及,抱紧单元(L),设置于所述传送件(F-20)的齿轮轴(F-21)上。

2.如权利要求1所述的手套运输及浸胶固化烘干装置,其特征在于:所述抱紧单元(L)包括第一液压传动组件(100)、第二液压传动组件(200)、第三液压传动组件(300),所述第一液压传动组件(100)设置于所述第二液压传动组件(200)一端,所述第二液压传动组件(200)另一端与第三液压传动组件(300)相连接;

其中,所述第一液压传动组件(100),包括第一管接头(101)、第一套管(102)、第一紧固件(103)和第一液压推头(104),所述第一管接头(101)与所述第一套管(102)一端通过所述第一紧固件(103)连接,所述第一液压推头(104)设置在第一管接头(101)的内部;

其中,第二液压传动组件(200),与所述第一液压传动组件(100)相连接,其包括第二管接头(201)、第二套管(202)、第二紧固件(203)、第二液压推头(204)和锁紧件(205),所述第二液压推头(204)设置在第二管接头(201)内,所述第二紧固件(203)设置于所述第二套管(202)与第二管接头(201)的连接处外侧,所述锁紧件(205)套设在所述第一管接头(101)与所述第二管接头(201)的连接处外围;

所述第三液压传动组件(300),其包括第三管接头(301)、第三紧固件(302)和液压推体(303),所述第三管接头(301)与所述第一套管(102)的另一端通过所述第三紧固件(302)进行连接,所述液压推体(303)的一端设置于所述第三管接头(301)内。

3.如权利要求2所述的手套运输及浸胶固化烘干装置,其特征在于:所述抱紧单元(L)还包括输出组件(400)和制动组件(500),所述第三液压传动组件(300)的外端连接有输出组件(400),其包括动力件(401)、定距件(402)和传力件(403),所述动力件(401)固定于所述定距件(402)的外端,且所述传力件(403)设置于所述定距件(402)的中间;

所述第一套管(102)上相对于所述输出组件(400)的另一端连接有制动组件(500),所述制动组件(500)包括固位件(501)和摩擦件(502),所述摩擦件(502)设置于所述固位件(501)的内部。

4.如权利要求2或3所述的手套运输及浸胶固化烘干装置,其特征在于:所述第一管接头(101),包括第一嵌入体(101a)、第一活动体(101b)和第一连接体(101c),所述第一活动体(101b)位于第一嵌入体(101a)与第一连接体(101c)之间,且所述第一活动体(101b)的外侧靠近所述第一嵌入体(101a)的一端设有第一外螺纹(T-1),所述第一连接体(101c)的外围设有第二外螺纹(T-2)。

5.如权利要求4所述的手套运输及浸胶固化烘干装置,其特征在于:所述第一嵌入体(101a)嵌入设置于第一套管(102)内,且所述第一嵌入体(101a)上远离第一活动体(101b)的一端设置有加固件(101a-1)和凹槽(101a-2),所述加固件(101a-1)与凹槽(101a-2)相邻设置。

6.如权利要求5所述的手套运输及浸胶固化烘干装置,其特征在于:所述定距件(402)包括第一盘(402a)和第二盘(402b),且两者互相平行设置;所述第一盘(402a)和第二盘(402b)之间垂直设置有连接杆(402c)。

7.如权利要求4~6任一所述的手套运输及浸胶固化烘干装置,其特征在于:所述固位件(501)包括外套件(501a)和对接件(501b),所述制动组件(500)一端所对应的液压推体(303)穿过所述对接件(501b),与所述外套件(501a)内侧的摩擦件(502)进行连接,所述制动组件(500)上设置有配合于液压推体(303)的第二孔(503);

所述制动组件(500)一端所对应的第三液压传动组件(300)也设置有外接件(304),所述第三液压传动组件(300)通过所述外接件(304)固定于所述对接件(501b)的外侧表面。

8.如权利要求7所述的手套运输及浸胶固化烘干装置,其特征在于:所述传动组件(Y)包括安装件(Y-10)和模体(Y-20),所述模体(Y-20)的嵌入体(Y-21)设置于安装件(Y-10)的卡槽(Y-11)内,且两者之间通过磁力连接部件(600)连接;

其中,所述嵌入体(Y-21)上开设有“n”型槽(Y-21a),且所述“n”型槽(Y-21a)的相对面上设有卡孔(N1);

其中,所述卡槽(Y-11)上对称开设有通孔(N2)。

9.如权利要求8所述的手套运输及浸胶固化烘干装置,其特征在于:所述磁力连接部件(600)包括固定组件(601)、磁力转块组件(602)、导向套筒(603)、壳体(604)以及磁力锁定块(605),所述固定组件(601)与所述壳体(604)连接,且所述壳体(604)设置于所述导向套筒(603)的外侧,所述磁力转块组件(602)穿过固定组件(601)嵌入设置于所述导向套筒(603)内,所述磁力锁定块(605)设置于所述磁力转块组件(602)的磁力转动环(602b)上,且所述磁力锁定块(605)的顶体(605a)穿过壳体(604)的通孔(604a)。

10.如权利要求9所述的手套运输及浸胶固化烘干装置,其特征在于:所述磁力锁定块(605)还包括阻隔体(605b)和弹性体(605c),所述阻隔体(605b)与顶体(605a)连接,且所述阻隔体(605b)的直径大于通孔(605a)的直径,所述弹性体(605c)设置于所述顶体(605a)的外侧,且所述弹性体(605c)的直径介于所述阻隔体(605b)与通孔(605a)的直径之间。
