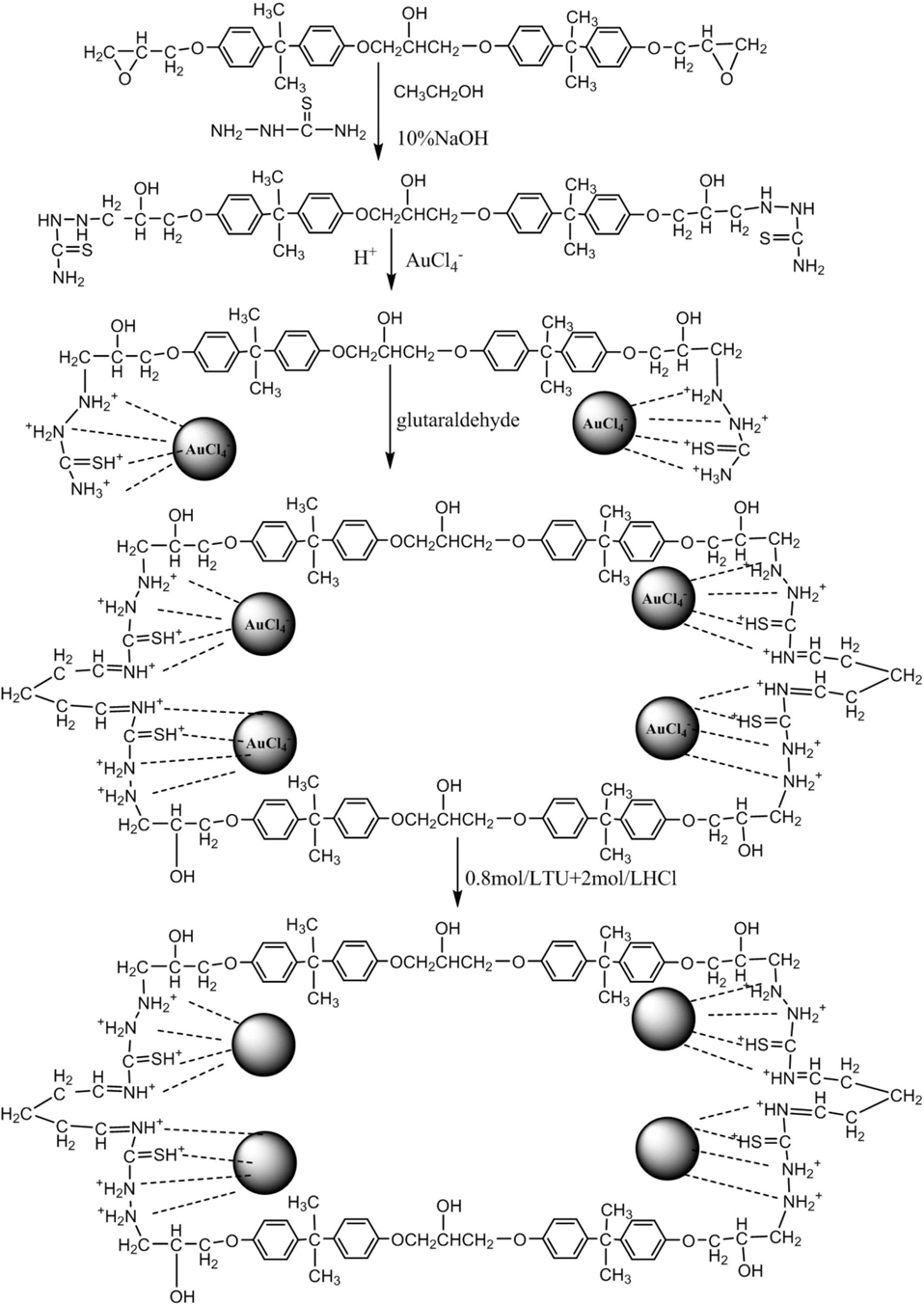

1.一种基于分子印迹的环氧树脂吸附剂，其特征在于，具体制备过程如下：

(1)向反应容器中加入无水乙醇，升温至90-110℃回流，然后加入双酚A环氧树脂，搅拌均匀后向其中加入质量分数为10％的氢氧化钠溶液，搅拌反应30-50min后加入氨基硫脲，恒温搅拌反应5-7h后过滤洗涤烘干，得到预印迹聚合体；

(2)称取氯金酸配制成浓度为100mg/L酸度为C(H+)＝0.1mol/L的络合金离子溶液，将络合金离子溶液加入震荡瓶中，然后向震荡瓶中加入步骤1制备的预印迹聚合体，在30℃下震荡反应8-10h后过滤，用蒸馏水洗涤后烘干得到印迹聚合体；

(3)将步骤2制备的印迹聚合体加入反应容器中，向其中加入蒸馏水搅拌混合均匀后升温至80-90℃，然后逐滴加入质量分数为25％的戊二醛溶液，滴加完全后恒温搅拌反应6-

8h，依次用丙酮、蒸馏水洗涤烘干后得到交联印迹聚合体；

(4)将步骤3制备的交联印迹聚合体加入震荡瓶中，然后向其中加入0.8mol/L的硫脲溶液在40℃下震荡反应1.5-2h后依次用丙酮、乙醇和蒸馏水洗涤后烘干得到吸附剂。

2.根据权利要求1所述的一种基于分子印迹的环氧树脂吸附剂，其特征在于，步骤(1)中1g双酚A环氧树脂中加入氨基硫脲3.2-3.8g,加入无水乙醇30-50m，加入10％的氢氧化钠溶液15mL。

3.根据权利要求1所述的一种基于分子印迹的环氧树脂吸附剂，其特征在于，步骤(2)中1g预印迹聚合体中加入络合金离子溶液100mL。

4.根据权利要求1所述的一种基于分子印迹的环氧树脂吸附剂，其特征在于，步骤(3)中1g印迹聚合体中加入蒸馏水30-40mL，加入戊二醛12-14mL。

5.根据权利要求1所述的一种基于分子印迹的环氧树脂吸附剂，其特征在于，步骤(4)中硫脲溶液配置方法为：首先配置酸度为2mol/L的盐酸溶液，然后向盐酸溶液中加入硫脲配制成0.8mol/L的硫脲溶液。

6.根据权利要求1所述的一种基于分子印迹的环氧树脂吸附剂，其特征在于，步骤(4)中1g交联印迹聚合体中加入200mL硫脲溶液。

7.一种根据权利要求1所述的基于分子印迹的环氧树脂吸附剂应用于模拟酸性电镀废水中贵金属金离子的回收。

8.根据权利要求7所述的应用，其特征在于，环氧树脂吸附剂对模拟酸性电镀废水中贵金属金离子的最佳吸附酸度为C(H+)＝0.1mol/L，在该酸度下吸附剂对Au(III)的最大吸附量为3.82mmol/g。
