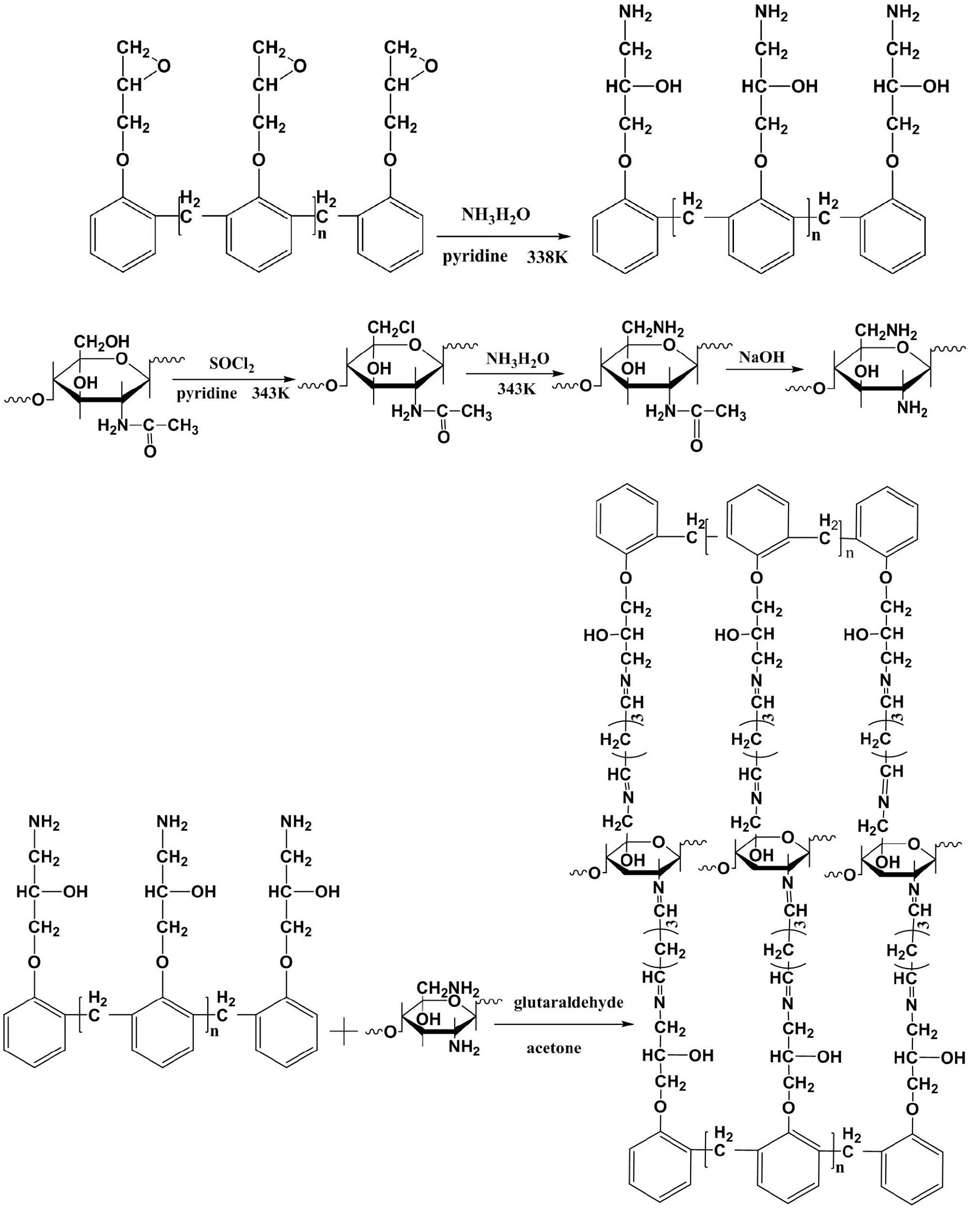

1.一种功能化甲壳素-酚醛环氧树脂复合材料，其特征在于，具体制备过程如下：(1)向反应容器中加入吡啶，升温至338K回流，然后加入酚醛环氧树脂和氨水，恒温搅拌反应4-6h后进行减压蒸馏得到氨基化酚醛环氧树脂；

(2)将废弃的贝类壳清洗干净后烘干粉碎，然后加入1.2mol/L的盐酸溶液中加热至

323K-343K搅拌反应6-8h，过滤烘干后得到初级产物，取一定量的初级产物放入反应容器中，在氮气保护下加入吡啶，升温至343K后加入二氯亚砜，搅拌反应6-8h后过滤洗涤至中性，得到一级产物；

(3)将一级产物加入反应容器中，然后在N2保护下向其中加入甲醛和氨水，加热到343K反应3-4h,过滤洗涤烘干后倒入质量分数为50％的氢氧化钠溶液中在363K-383K下搅拌反应5-7h，然后进行过滤洗涤得到二级产物；

(4)向反应容器中加入丙酮和步骤1制备的氨基化酚醛环氧树脂，搅拌混合均匀后向其中加入步骤3制备的二级产物，搅拌混合均匀后升温至353K-363K回流反应5-10min，然后向其中逐滴加入质量分数为25％的戊二醛溶液，滴加完全后恒温反应5-7h，过滤洗涤得到复合材料。

2.根据权利要求1所述的一种功能化甲壳素-酚醛环氧树脂复合材料，其特征在于，步骤(1)中1g酚醛环氧树脂中加入氨水18-20mL,加入吡啶30-50mL。

3.根据权利要求1所述的一种功能化甲壳素-酚醛环氧树脂复合材料，其特征在于，步骤(2)中1g贝类壳中加入盐酸50-80mL；1g初级产物中加入吡啶40-50mL,加入二氯亚砜90-

100mL。

4.根据权利要求1所述的一种功能化甲壳素-酚醛环氧树脂复合材料，其特征在于，步骤(3)中1g一级产物中加入甲醛2-4mL,加入氨水10-12mL，同时1g氨化甲壳素中加入30-

40mL氢氧化钠溶液。

5.根据权利要求1所述的一种功能化甲壳素-酚醛环氧树脂复合材料，其特征在于，步骤(4)中1g氨基化酚醛环氧树脂中加入5-8g二级产物和12-16mL戊二醛，同时加入30-50mL丙酮。

6.一种权利要求1所述的功能化甲壳素-酚醛环氧树脂复合材料在含铬混合料液上的应用。

7.根据权利要求6所述的应用，其特征在于，所述复合材料对含铬混合料液中铬离子的最佳吸附酸度为pH＝3，最大吸附量为385.43mg/g。

8.根据权利要求7所述的应用，其特征在于，复合材料对含铬混合料液中铬离子最大吸附量的测定过程为：(1)配置pH＝3Cr(Ⅵ)、Fe(III)、Zn(II)和Cu(II)浓度分别为50mg/L、80mg/L、80mg/L、

80mg/L的混合料液，然后称取30mg复合材料加入50mL混合溶液中在震荡箱中震荡5-6h后过滤测定吸附前后Cr(Ⅵ)溶液的浓度，然后计算一次吸附的吸附量；

(2)然后将过滤后的复合材料再次放入震荡瓶中，同时向震荡瓶中加入50mL混合溶液，在震荡箱中震荡5-6h后过滤测定吸附前后Cr(Ⅵ)溶液的浓度，然后计算二次吸附的吸附量；

(3)依次类推，直到测定的吸附前后Cr(Ⅵ)溶液的浓度不变为止，然后将多次测定计算的吸附量相加即为Cr(Ⅵ)溶液的最大吸附量，复合材料对混合料液中Cr(Ⅵ)溶液的最大吸附量为385.43mg/g。
