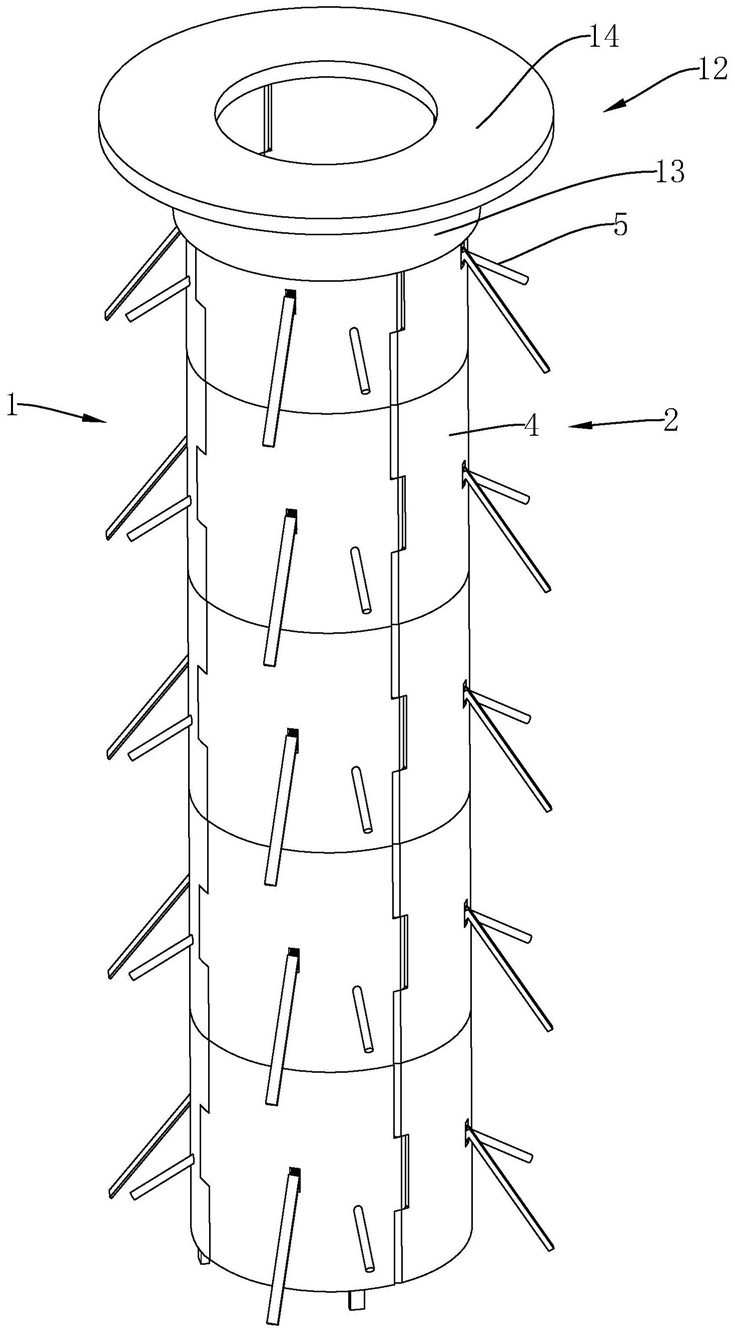

1.一种人工挖孔灌注桩，包括护壁(2)与桩体(1)，其特征在于：每节护壁(2)包括有两块相互配合的呈弧形板状的连接件(3)，每块连接件(3)包括两块相互铰接的配合板(4)，两块配合板(4)的铰接位置的转动轴线与连接件(3)的轴线平行，所述护壁(2)通过固定杆(5)穿过护壁(2)并插入桩体(1)周围土壤中固定在桩孔内，每节护壁(2)的两块连接件(3)之间设置有相互配合的竖向定位机构，每节护壁(2)的外侧活动连接有结合件，所述结合件连接有设置在护壁(2)外且可以上下滑动的驱动杆，位于桩体(1)最上端的驱动杆连接有驱动源，驱动源可驱动所述驱动杆向下滑动，所述驱动杆向下滑动时所述结合件的一端远离护壁(2)并嵌入护壁(2)外侧土壤中。

2.根据权利要求1所述的一种人工挖孔灌注桩，其特征在于：所述竖向定位机构包括设置在连接件(3)中其中一块配合板(4)一端的限位块(6)，连接件(3)中另一块的配合板(4)上设置有与限位块(6)配合的限位槽(7)。

3.根据权利要求2所述的一种人工挖孔灌注桩，其特征在于：所述配合板(4)中设置有贯穿上下两端的滑动孔(8)，驱动杆为滑动孔(8)中滑动连接的齿条(9)，所述配合板(4)的外侧开设有与滑动孔(8)连通的连通槽(10)，所述结合件包括转动连接在连通槽(10)中与条啮合的驱动齿轮(11)，所述结合件还包括与驱动齿轮(11)一端固定连接的结合杆（25）。

4.根据权利要求3所述的一种人工挖孔灌注桩，其特征在于：所述结合杆（25）远离配合板(4)的一端设置有破土部(15)。

5.根据权利要求1所述的一种人工挖孔灌注桩，其特征在于：所述配合板(4)的下端设置有定位凸块(16)，所述配合板(4)的上端设置有与定位凹块(17)。

6.根据权利要求1所述的一种人工挖孔灌注桩，其特征在于：位于桩体(1)最顶端的护壁(2)外套有承台件(12)，所述承台件(12)包括呈筒状的连接端(13)以及承重端(14)，并且所述护壁(2)位于承台件(12)内，所述承台件(12)内设置有与齿条(9)配合的顶杆(26)。

7.根据权利要求6所述的一种人工挖孔灌注桩，其特征在于：位于桩体(1)最顶端的护壁(2)外设置有导向条(18)，所述承台件(12)中设置有与导向条(18)配合的导向槽(19)。

8.根据权利要求7所述的一种人工挖孔灌注桩，其特征在于：每块配合板(4)的内侧竖直设置有收纳槽(20)，所述收纳槽(20)中转动连接有连接杆(21)，所述连接杆(21)与收纳槽(20)转动连接的位置设置有扭簧(22)，所述连接杆(21)受扭簧(22)的作用可转动至与收纳槽(20)的上侧面贴合并保持水平。

9.根据权利要求8所述的一种人工挖孔灌注桩，其特征在于：所述收纳槽(20)的一侧的配合板(4)上转动有转动片(23)，所述转动片(23)与配合板(4)转动连接的位置具有阻尼。

10.根据权利要求1-9任一项所述的一种人工挖孔灌注桩的施工方法，其特征在于：

包括以下步骤：

步骤一,人工开挖一定深度的桩孔，同时预制钢筋笼(24)以及护壁(2)；

步骤二，在桩孔处架设升降设备；

步骤三，通过升降设备将第一节护壁(2)的两块连接件(3)吊入桩孔中，并通过固定杆(5)固定在桩孔内，且令两块连接件(3)通过竖向定位机构相连；

步骤四，继续人工开挖一定深度的桩孔；

步骤五，通过升降设备将第二节护壁(2)的两块吊入桩孔中安装，并且通过定位凸块(16)与定位凹块(17)的配合令第一节护壁(2)和第二节护壁(2)中的齿条(9)保持对应的状态；

步骤六，依次安装第三节、第四节….第N节护壁(2)；

步骤七，人工从桩孔最下端的一节护壁(2)开始将转动片(23)从收纳槽(20)上方拨开，以令连接杆(21)保持水平；

步骤八，桩孔中放入钢筋笼(24)并且并向桩孔中灌入水泥砂浆；

步骤九，在最顶端的护壁(2)上加装承台件(12)。
