专利号: 2018101340526
申请人: 温州嘉成工程项目管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

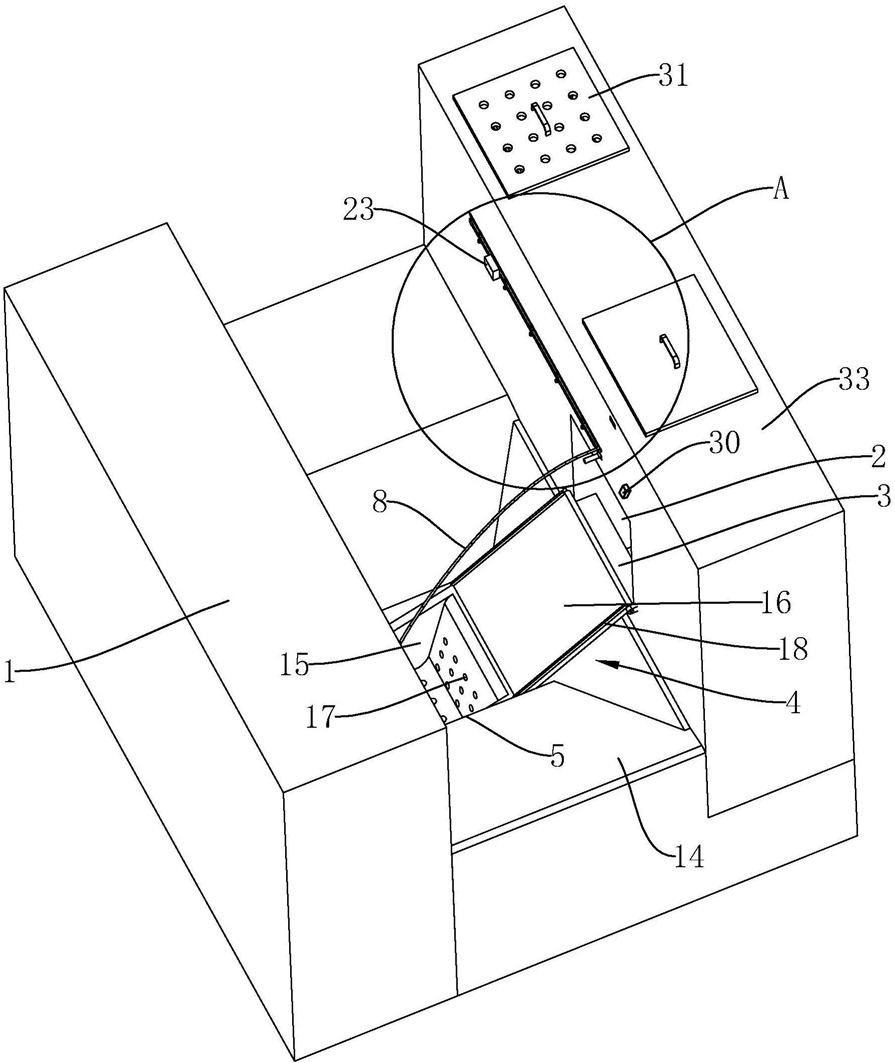

1.一种市政排水沟,其特征在于:包括沟体(1),所述沟体(1)底端的设置有清理机构,所述清理机构包括一端与沟体(1)铰接的收集斗(4),清理机构还包括设置在沟体(1)与收集槽(2)连接的位置的收集槽(2),所述收集斗(4)连接有控制绳(8),控制绳(8)的另一端连接有设置在集水槽(6)中的集水斗(7),所述集水斗(7)的下面端与集水槽(6)的底端之间设置有竖直的第一弹簧(9),所述集水斗(7)积满雨水后会下降,所述集水斗(7)在下降的过程中拉动控制绳(8)带动收集斗(4)转动与沟体(1)侧面贴合,所述收集斗(4)与沟体(1)侧面贴合时所述收集槽(2)的开口被收集沟盖住。

2.根据权利要求1所述的一种市政排水沟,其特征在于:所述收集槽(2)上开设有绳孔(11),所述绳孔(11)连接有绳槽(12),所述绳槽(12)延伸至收集槽(2)的上端,所述绳槽(12)两侧设置有第一限位环(13),所述控制绳(8)一端与集水斗(7)的底部连接,所述控制绳(8)穿过绳孔(11)沿着绳槽(12)设置,所述控制绳(8)的另一端与收集斗(4)远离与沟体(1)连接位置的一端相连。

3.根据权利要求2所述的一种市政排水沟,其特征在于:所述沟体(1)的底部设置有与收集斗(4)配合的收纳槽(5),所述收纳槽(5)的两侧的沟体(1)底部倾斜设置有收集斜面(14),所述收纳槽(5)处于两侧收集斜面(14)之间的最低处。

4.根据权利要求3所述的一种市政排水沟,其特征在于:所述收集斗(4)包括有嵌入收纳槽(5)中的收集部(15)以及连接板(16),所述连接板(16)与收集部(15)远离连接板(16)的一端处于同一平面,所述连接板(16)一端与收集部(15)连接一端与收集槽(2)开口的下端转动连接,所述收集部(15)上开设有一定数量的漏孔。

5.根据权利要求4所述的一种市政排水沟,其特征在于:所述连接板(16)的两侧设置有抵挡板(18)。

6.根据权利要求5所述的一种市政排水沟,其特征在于:所述收纳槽(5)中设置有升降板(19),所述升降板(19)上设置有漏孔,所述升降板(19)与收纳槽(5)的底部之间设置竖直的第二弹簧(21)。

7.根据权利要求6所述的一种市政排水沟,其特征在于:所述集水斗(7)的底端连通有排水管(22),所述排水管(22)上设置有水泵(23),所述集水槽(6)的一侧设置有管孔(24),所述排水管(22)从管孔(24)穿出至沟体(1)中。

8.根据权利要求7所述的一种市政排水沟,其特征在于:所述管孔(24)连通有管槽(25),所述管槽(25)的两侧设置有第二限位环(26),所述管槽(25)延伸至收集槽(2)的开口上端,所述排水管(22)沿着管槽(25)设置,所述收集斗(4)与沟体(1)贴合时,所述排水管(22)远离集水斗(7)的一端被收集部(15)笼罩在内,且排水管(22)远离集水斗(7)的一端朝向收集部(15)。

9.根据权利要求8所述的一种市政排水沟,其特征在于:所述水泵(23)电连接有用于驱动水泵(23)启闭的PLC控制器(27),所述PLC控制器(27)还电连接有定时器(28),所述收集斗(4)上设置有第一导电块(29),所述沟体(1)上设置有与第一导电块(29)配合的第二导电块(30),所述收集斗(4)与所述沟体(1)贴合时所述第一导电块(29)与第二导电块(30)接触,PLC控制器(27)控制水泵(23)开启持续工作一段时间。
