专利号: 2018101303029
申请人: 湖南工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

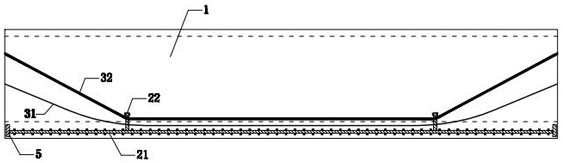

1.一种型钢‑超高性能混凝土预应力组合梁,其特征在于,包括超高性能混凝土梁和预应力钢束,超高性能混凝土梁上作为受拉区的底部设有至少一层型钢钢板,型钢钢板上方连接有端部位于超高性能混凝土梁外的预应力筋转向块,所述预应力钢束包括位于超高性能混凝土梁体内部的体内预应力钢束和/或通过预应力筋转向块与超高性能混凝土梁连接的体外预应力钢束;

型钢钢板上固定有剪力键;剪力键焊接于型钢钢板上;

预应力筋转向块包括转向块顶钢板、将转向块顶钢板与型钢钢板相连的连接钢板,连接钢板上设有预应力孔道供体外预应力钢束穿过;

预应力筋转向块还包括同时与转向块顶钢板、型钢钢板和连接钢板连接的剪力连接板,所述剪力连接板垂直于连接钢板,多块剪力连接板在连接钢板上均匀分布。

2.根据权利要求1所述的型钢‑超高性能混凝土预应力组合梁,其特征在于,剪力键为专用剪力键、短钢筋和小型槽钢中的任意一种。

3.根据权利要求1所述的型钢‑超高性能混凝土预应力组合梁,其特征在于,剪力键为PBL键,PBL键包括设于型钢钢板上的通孔、插入通孔并凸出于通孔两端的钢筋,钢筋与通孔之间浇注填充有超高性能混凝土。

4.根据权利要求1~3任意一项所述的型钢‑超高性能混凝土预应力组合梁,其特征在于,剪力键在型钢钢板上呈梅花型分布。

5.根据权利要求1所述的型钢‑超高性能混凝土预应力组合梁,其特征在于,型钢钢板为压纹钢板。

6.根据权利要求1所述的型钢‑超高性能混凝土预应力组合梁,其特征在于,型钢钢板两端分别设置有端锚板。
