专利号: 2018101258682
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

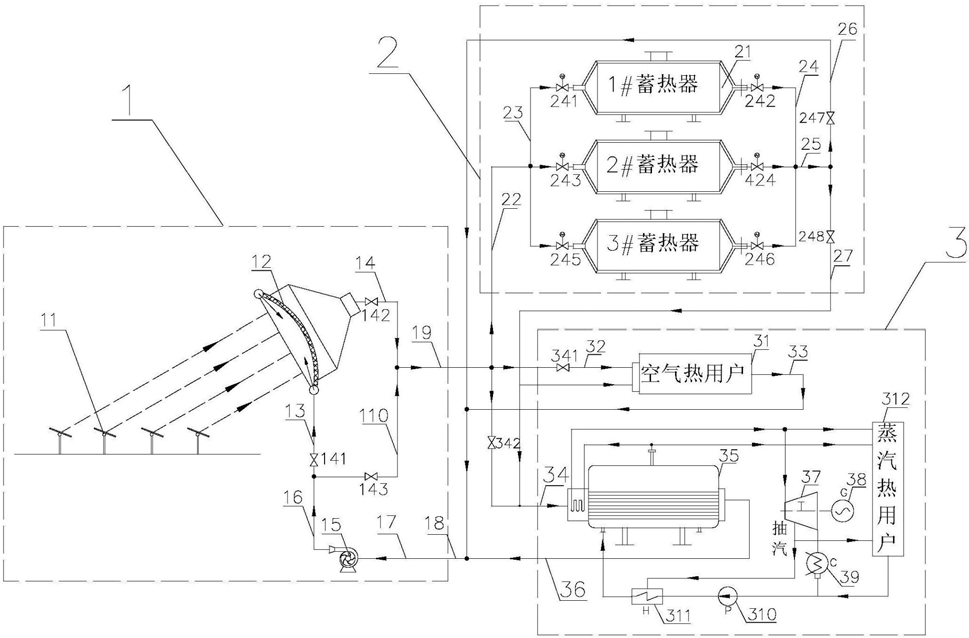

1.一种光热发电高温固体蓄热系统,其特征在于:包括取热系统(1)、蓄热系统(2)和用热系统(3)三个子系统,

所述取热系统(1)包括多个定日镜(11)、塔式太阳能集热器(12)、集热器进风管(13)、集热器出风管(14)、循环风机(15)、风机出口管(16)、风机进口管(17)、回风总管(18)、送风总管(19)和再循环管(110),所述定日镜(11)反射太阳光至塔式太阳能集热器(12)上,所述塔式太阳能集热器(12)的进风口依次经过集热器进风管(13)和风机出口管(16)连接至循环风机(15)的出风口,所述循环风机(15)的进风口依次连接风机进口管(17)和回风总管(18),所述塔式太阳能集热器(12)的出风口经集热器出风管(14)连接至送风总管(19),所述再循环管(110)一端连接至送风总管(19),另一端经风机出口管(16)连接至循环风机(15)的出风口;

所述蓄热系统(2)包括多个并联运行的高温固体蓄热器(21)、蓄热进风总管(22)、蓄热进风分管(23)、蓄热出风分管(24)、蓄热出风总管(25)、蓄热出风再热管(26)和蓄热出风供热管(27),所述固体蓄热器(21)的进口通过蓄热进风分管(23)连接至蓄热进风总管(22),所述蓄热进风总管(22)连接至送风总管(19),所述固体蓄热器(21)的出口通过蓄热出风分管(24)汇流至蓄热出风总管(25),所述蓄热出风总管(25)分别连接至蓄热出风再热管(26)和蓄热出风供热管(27);

所述用热系统(3)包括空气热用户(31)和热电联产系统,所述空气热用户(31)一进口通过空气热用户进风管(32)与送风总管(19)连通,另一进口通过空气热用户进风管(32)与蓄热出风供热管(27)连通,所述空气热用户(31)的出口通过空气热用户出风管(33)连接至回风总管(18);所述热电联产系统包括锅炉进风管(34)、锅炉(35)、锅炉出风管(36)、汽轮机(37)、发电机(38)、冷凝器(39)、给水泵(310)、回热器(311)和蒸汽热用户(312),所述送风总管(19)和蓄热出风供热管(27)均经过锅炉进风管(34)与锅炉(35)连通,所述锅炉(35)的风出口通过锅炉出风管(36)与所述回风总管(18)连通;所述锅炉(35)包括锅炉过热器(351)、饱和蒸汽出口管(353)和进水管(356),所述饱和蒸汽出口管(353)分别与过热器(351)进口管和蒸汽热用户(312)连通,过热器(351)出口管分别与汽轮机(37)进口管和蒸汽热用户(312)连通,汽轮机(37)抽汽管分别与蒸汽热用户(312)和回热器(311)进口连通,汽轮机(37)排汽管与冷凝器(39)进口连通,冷凝器(39)的出口与给水泵(310)的进口连通,给水泵(310)的出口与回热器(311)的进口连通,回热器(311)的出口与进水管(356)连通;

所述塔式太阳能集热器(12)包括设置在前端的多块弧形吸热板(121),所述弧形吸热板(121)两侧设有进口布风管(122),所述弧形吸热板(121)后端设有汇流罩(123)和热风汇流通道(124),所述进口布风管(122)与集热器进风管(13)连通,所述热风汇流通道(124)与所述集热器出风管(14)连通。

2.如权利要求1所述的光热发电高温固体蓄热系统,其特征在于:所述弧形吸热板

(121)采用耐高温多孔介质。

3.如权利要求1或2所述的光热发电高温固体蓄热系统,其特征在于:所述取热系统还包括集热器进风阀(141)、集热器出风阀(142)和循环风阀(143),所述集热器进风阀(141)设置在所述集热器进风管(13)上,所述集热器出风阀(142)设置在所述集热器出风管(14)上,所述循环风阀(143)设置在所述再循环管(110)上。

4.如权利要求1所述的光热发电高温固体蓄热系统,其特征在于:所述高温固体蓄热器(21)内部填充有高温固体蓄热体(211);所述高温固体蓄热器(21)外部依次设有耐火材料层(212)、耐热钢结构层(213)、保温层(214)和保温反射层(215);所述高温固体蓄热器(21)的前端设有分流栅板(216),后端设有汇流栅板(217)。

5.如权利要求4所述的光热发电高温固体蓄热系统,其特征在于:所述高温固体蓄热体(211)为不规则的耐高温固体颗粒。

6.如权利要求1、4或5所述的光热发电高温固体蓄热系统,其特征在于:所述蓄热系统(2)还包括蓄热器进风阀、蓄热器出风阀、蓄热器再热阀(247)和蓄热器送热阀(248),所述蓄热器进风阀设置在所述固体蓄热器(21)进口端的蓄热进风分管(23)上,所述设置在所述固体蓄热器(21)出口端的蓄热出风分管(24)上;所述蓄热器再热阀(247)设置在所述蓄热出风再热管(26)上,所述蓄热器送热阀(248)设置在所述蓄热出风供热管(27)上。

7.如权利要求1所述的光热发电高温固体蓄热系统,其特征在于: 所述锅炉(35)还包括蒸发换热管(352)、锅炉出风箱(354)和排污管(355),所述蒸发换热管(352)设置在所述锅炉(35)内部用于热交换,所述锅炉出风箱(354)设置在所述锅炉(35)的出风口上,所述排污管(355)设置在所述锅炉(35)的底部用于排除锅炉(35)内的污物。
