专利号: 2018101238867
申请人: 山东科技职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

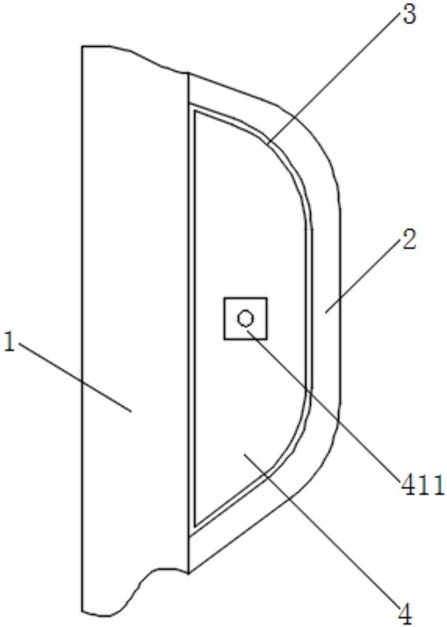

1.一种高气密性汽车车身,包括汽车车身,其特征在于:所述汽车车身包括车身外钣金(1)和车身内钣金(2),所述车身外钣金(1)与所述车身内钣金(2)之间行成空腔(3),所述空腔(3)内设有阻隔装置(4),所述阻隔装置(4)包括填充机构和膨胀机构,所述填充机构的外侧设有膨胀机构,所述填充机构包括固定块(411)和活动块(412),所述固定块(411)的中部贯穿设有主通孔(413),所述固定块(411)的一端侧壁上且在所述主通孔(413)的外侧设有方形密封槽(414),所述方形密封槽(414)的底部设有活动槽(415),所述活动块(412)的一端固定连接有方形密封框(416)的一端,所述活动块(412)的另一端面上设有弧形槽(417),所述方形密封框(416)的另一端固定连接有活动框(418)的一端,所述活动框(418)的另一端均匀固定连接有复位弹簧(419)的一端,所述复位弹簧(419)的另一端均与所述活动槽(415)的底部固定连接,所述活动框(418)的侧壁上均匀设有分通孔(4110),所述膨胀机构包括膨胀膜(421)和连接筋(422),所述膨胀膜(421)的内部侧壁之间均匀通过连接筋(422)连接,所述膨胀膜(421)与所述固定块(411)的侧壁接触固定连接,所述膨胀膜(421)包裹于所述活动块(412)。

2.根据权利要求1所述的一种高气密性汽车车身,其特征在于:所述主通孔(413)远离所述活动块(412)的一端的内部设有密封塞。

3.根据权利要求1所述的一种高气密性汽车车身,其特征在于:所述方形密封槽(414)与所述方形密封框(416)的接触处设有橡胶垫。

4.根据权利要求1所述的一种高气密性汽车车身,其特征在于:所述方形密封框(416)与所述活动块(412)一体成型,所述活动框(418)与方形密封框(416)一体成型。

5.根据权利要求1所述的一种高气密性汽车车身,其特征在于:所述复位弹簧(419)的表面涂有防腐蚀涂层。

6.根据权利要求1所述的一种高气密性汽车车身,其特征在于:所述膨胀膜(421)的膨胀延伸方向与所述主通孔(413)的径向一致,所述连接筋(422)的设置与所述主通孔(413)的轴向一致。
