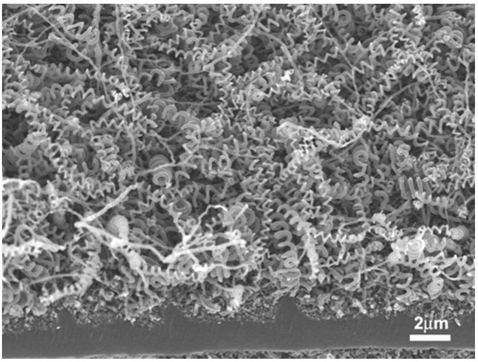

1.一种源于木材的多孔碳上生长螺旋状碳纳米管的方法，其特征在于该方法由以下步骤组成：

（1）将木材用乙醇和去离子水清洗干净后烘干，在氮气气氛中升温至700～900  °C，碳化处理2～5小时，降至室温，用乙醇和去离子水超声清洗并干燥，得到碳化木材；

（2）将步骤（1）得到的碳化木材浸渍于0.01～1 mol/L的Fe(NO3)3水溶液中，在70～90 °C下回流10～15小时，得到浸渍有Fe(NO3)3的碳化木材；

（3）将步骤（2）得到的浸渍有Fe(NO3)3的碳化木材在氮气气氛中升温至700～900  °C，恒温20～60分钟，然后通入乙腈气体，继续恒温20～60分钟，在碳化木材上原位生长碳纳米管，得到碳化木材/碳纳米管复合材料；

（4）将步骤（3）得到的碳化木材/碳纳米管复合材料置于混酸溶液中，在真空环境中常温浸泡4～8小时，所述混酸溶液由硝酸、硫酸和去离子水组成，其中HNO3的质量分数为2%～

8%、H2SO4的质量分数为10%～20%，然后将产物依次用乙醇和去离子水清洗至pH中性，干燥后得到碳化木材/螺旋状碳纳米管复合材料。

2.根据权利要求1所述的源于木材的多孔碳上生长螺旋状碳纳米管的方法，其特征在于：在步骤（1）中，将木材用乙醇和去离子水清洗干净后烘干，在氮气气氛中升温至800  °C，碳化处理3小时。

3.根据权利要求1所述的源于木材的多孔碳上生长螺旋状碳纳米管的方法，其特征在于：在步骤（2）中，将步骤（1）得到的碳化木材浸渍于0.01～1 mol/L 的Fe(NO3)3水溶液中，在80 °C下回流12小时。

4.根据权利要求3所述的源于木材的多孔碳上生长螺旋状碳纳米管的方法，其特征在于：在步骤（2）中，所述的Fe(NO3)3水溶液的浓度为0.05 mol/L。

5.根据权利要求1所述的源于木材的多孔碳上生长螺旋状碳纳米管的方法，其特征在于：在步骤（3）中，将步骤（2）得到的浸渍有Fe(NO3)3的碳化木材在氮气气氛中升温至800  °C，恒温30分钟，然后通入乙腈气体，继续恒温30分钟。

6.根据权利要求1所述的源于木材的多孔碳上生长螺旋状碳纳米管的方法，其特征在于：在步骤（4）中，将步骤（3）得到的碳化木材/碳纳米管复合材料置于混酸溶液中，在真空环境中常温浸泡6小时。

7.根据权利要求6所述的源于木材的多孔碳上生长螺旋状碳纳米管的方法，其特征在于：在步骤（4）中，所述混酸溶液由硝酸、硫酸和去离子水组成，其中HNO3质量百分数为6%、H2SO4质量百分数为18%。
