专利号: 2018101166695
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 纱线;纱线或绳索的机械整理;整经或络经
更新日期:2023-10-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

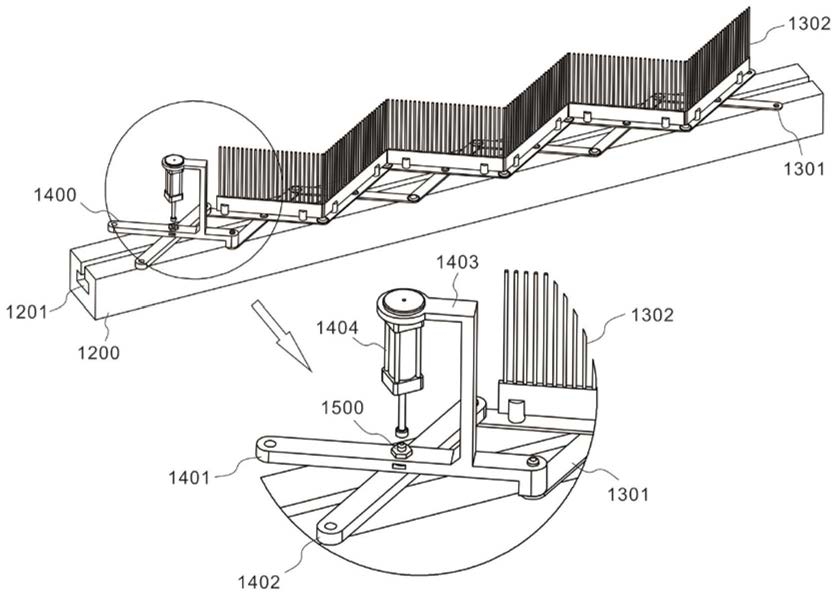

1.一种经纱排列匀整机构,其特征在于:包括,

导向组件(1200),设置于所述经纱排列匀整机构的底部,其内部具有沿其纵向的滑槽(1201),所述滑槽(1201)开口向上;

伸缩组件(1300),设置于所述导向组件(1200)的上端,其包括联动件(1301)、匀整件(1302)和滑动件(1303);所述匀整件(1302)固定于所述联动件(1301)的上端面,所述滑动件(1303)嵌入所述滑槽(1201)的内部;所述联动件(1301)包括第一配合件(1301a)和第二配合件(1301b),两者进行交叉设置,并在交叉处互相铰接;以及,驱动组件(1400),与所述伸缩组件(1300)的外端进行连接;所述驱动组件(1400)包括第一外缘杆(1401)和第二外缘杆(1402),两者互相交叉设置,且交叉处通过旋转锁定组件(1500)进行连接;

所述旋转锁定组件(1500)包括挡块(1501)、磁力转块件(1502)、导向套筒(1503)、耐磨环(1504)以及磁力锁定块(1505);耐磨环(1504)套设于第二外缘杆(1402)的套筒轴(1402a)上,耐磨环(1504)的内侧壁与套筒轴(1402a)固定,不能发生相对转动,第一外缘杆(1401)的阻尼孔(1401a)套设于耐磨环(1504)外侧面,且阻尼孔(1401a)的内侧壁与耐磨环(1504)的外侧壁之间能够进行具有阻尼的相对转动;导向套筒(1503)整体嵌入套筒轴(1402a)中,且二者不发生相对转动;磁力转块件(1502)嵌入导向套筒(1503)内形成配合,整体结构的外侧端设置挡块(1501)以进行限位固定;

磁力转块件(1502)包括按压块(1502a)、磁力转动环(1502b)、导向块(1502c)以及弹簧(1502d),且按压块(1502a)、磁力转动环(1502b)与弹簧(1502d)三者之间依次连接;按压块(1502a)设置于磁力转动环(1502b)的外侧端;磁力转动环(1502b)的整体为圆柱结构,而导向块(1502c)则固定于磁力转动环(1502b)外侧壁的内端位置;

导向套筒(1503)包括导向滑轨(1503a)以及导向限位凸起(1503b);导向滑轨(1503a)为导向套筒(1503)上通透镂空的槽,该槽可区分为互相连通的两段,外段的槽沿着导向套筒(1503)的纵向延伸,内段的槽则与其呈锐角的方向进行延伸,形成空间折角;导向滑轨(1503a)的宽度与导向块(1502c)对应,使得导向块(1502c)能够在导向滑轨(1503a)内进行滑动;当磁力转动环(1502b)逐渐嵌入导向套筒(1503)中,使得导向块(1502c)进入导向滑轨(1503a) 中时,磁力转动环(1502b)能够被导向,在导向滑轨(1503a)的折角段发生转动,同时,设置于磁力转动环(1502b)内端头的弹簧(1502d)会抵触套筒轴(1402a)的内部;

导向限位凸起(1503b)沿导向套筒(1503)的纵向设置于其外侧壁,套筒轴(1402a)的内侧壁上设置有与导向限位凸起(1503b)相配合的轴销内限位槽(1402b),两者互相嵌合,使得导向套筒(1503)在嵌入套筒轴(1402a)内之后无法发生相对转动;

耐磨环(1504)包括阻尼凸起(1504a)以及限位凸起(1504b),阻尼凸起(1504a)沿纵向设置于耐磨环(1504)的外侧壁,而限位凸起(1504b)沿纵向设置于耐磨环(1504)的内侧壁;

套筒轴(1402a)的外侧壁上设置有与限位凸起(1504b)相配合的轴销外限位槽( 1402c) ,两者互相咬合,不能发生相对转动;

第一外缘杆(1401)的阻尼孔(1401a)套设于耐磨环(1504)的外侧壁,阻尼孔(1401a)的内侧壁具有一圈阻尼密集区;当耐磨环(1504)内嵌入阻尼孔(1401a)中时,设置于耐磨环(1504)外表面的阻尼凸起(1504a)与设置于阻尼孔(1401a)内表面的阻尼密集区之间的相对转动可以产生阻尼作用;

第一外缘杆(1401)的一侧还包括垂直于阻尼孔(1401a)轴向的磁力块槽(1401b)以及对应的磁力块轴孔(1401c),磁力锁定块(1505)的两侧对称设置有磁力块轴杆(1505a),磁力锁定块(1505)设置于磁力块槽(1401b)内,固定于磁力锁定块(1505)两侧的磁力块轴杆(1505a)穿插在磁力块轴孔(1401c)内,形成铰接,使得磁力锁定块(1505)整体可以在磁力块槽(1401b)内绕着磁力块轴杆(1505a)进行翻转;

磁力锁定块(1505)的内侧表面还设置有阻尼锁定凸起(1505b),单个阻尼锁定凸起(1505b)的尺寸比阻尼孔(1401a)内的阻尼更大;

套筒轴(1402a)上还设置有轴销螺纹( 1402d)  ,轴销螺纹( 1402d) 设置于套筒轴(1402a)最外侧端;按压块(1502a)被挡块(1501)限位,并通过挡块(1501)内侧设置的螺纹与轴销螺纹( 1402d) 实现配合。

2.一种经纱喷墨印花和上浆联合系统,其特征在于:包括,

退绕机构(100),包括主动组件(101)、导送组件(102)和承载组件(103),所述主动组件(101)和导送组件(102)均设置于所述承载组件(103)上,所述主动组件(101)设置于所述导送组件(102)一端;

喷墨印花机构(200),设置于所述承载组件(103)上,所述喷墨印花机构(200)包括第一调节组件(201),且所述第一调节组件(201)的外端设置有第一烘燥机构(300);

浆纱机构(400),相对于所述喷墨印花机构(200)设置于所述第一烘燥机构(300)的另一端;

收卷机构(600),设置于所述经纱喷墨印花和上浆联合系统的末端,且所述收卷机构(600)与所述浆纱机构(400)之间还设置有第二烘燥机构(500);以及,如权利要求1所述的经纱排列匀整机构。

3.如权利要求2所述的经纱喷墨印花和上浆联合系统,其特征在于:所述喷墨印花机构(200)还包括打印组件(202)、印花导送组件(203)和第二调节组件(204),所述打印组件(202)设置于所述印花导送组件(203)顶端,所述第一调节组件(201)与第二调节组件(204)对称设置于所述印花导送组件(203)的两端。

4.如权利要求3所述的经纱喷墨印花和上浆联合系统,其特征在于:所述第一调节组件(201)包括上压辊(201a)和下压辊(201b),所述上压辊(201a)设置于所述下压辊(201b)上;

且所述第二调节组件(204)与所述第一调节组件(201)结构完全相同。

5.如权利要求4所述的经纱喷墨印花和上浆联合系统,其特征在于:所述上压辊(201a)和下压辊(201b)之间的间隙对应于经纱的厚度。

6.如权利要求3~5任一所述的经纱喷墨印花和上浆联合系统,其特征在于:所述打印组件(202)为喷墨打印机。

7.如权利要求2~5任一所述的经纱喷墨印花和上浆联合系统,其特征在于:所述浆纱机构(400)包括浸浆辊(401)、压浆辊(402)和浆槽(403),所述浸浆辊(401)和压浆辊(402)均嵌入设置于所述浆槽(403)内,所述浸浆辊(401)设置于所述压浆辊(402)一端,且所述压浆辊(402)靠近所述第二烘燥机构(500)的一端。

8.如权利要求7所述的经纱喷墨印花和上浆联合系统,其特征在于:所述收卷机构(600)包括分绞棒(601)、卷绕辊(602)和支撑架(603),所述分绞棒(601)和卷绕辊(602)均设置于所述支撑架(603)上,所述分绞棒(601) 设置于所述卷绕辊(602)一侧。
