1.一种纳米Nb2O5/碳布复合电极材料的制备方法，其特征在于：

(1)将草酸铌、草酸铵和氯化钾加入去离子水中，搅拌均匀，得到电解质溶液，所述电解质溶液中草酸铌浓度为0.02～0.1mol/L、草酸铵浓度为0.05～0.2mol/L、氯化钾浓度为0.3～0.8mol/L；

(2)以混酸处理后的碳布为工作电极、铂片为对电极、饱和甘汞电极为参比电极，放入步骤(1)的电解质溶液中，通过循环伏安法进行电化学沉积，沉积温度为50～100℃，工作电势区间为-1.6～0V，扫描速率为0.1～5mV/s，循环次数为1～5次；

(3)沉积完成后取出碳布超声清洗、真空干燥，然后在氮气气氛中550～800℃煅烧1～

2h，即得纳米Nb2O5/碳布复合电极材料。

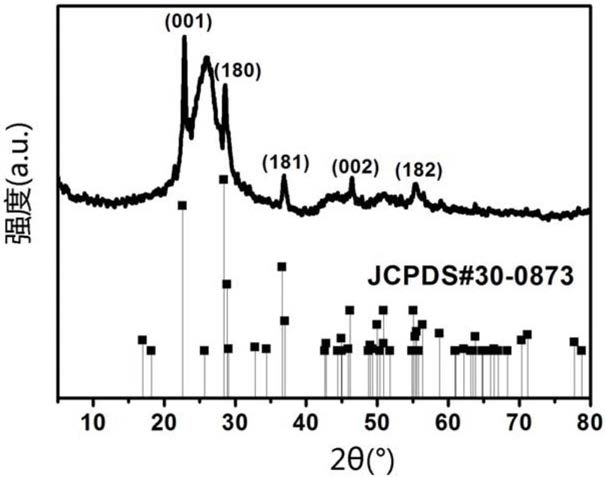

2.根据权利要求1所述的纳米Nb2O5/碳布复合电极材料的制备方法，其特征在于：所述电解质溶液中草酸铌浓度为0.05mol/L、草酸铵浓度为0.1mol/L、氯化钾浓度为0.5mol/L。

3.根据权利要求1或2所述的纳米Nb2O5/碳布复合电极材料的制备方法，其特征在于：在步骤(2)中，沉积温度为60～80℃，工作电势区间为-1.6～0V，扫描速率为0.5～2mV/s，循环次数为2～3次。

4.根据权利要求3所述的纳米Nb2O5/碳布复合电极材料的制备方法，其特征在于所述碳布的处理方法为：将碳布依次置于丙酮、乙醇、去离子水中，各超声处理15分钟后干燥，然后在混酸溶液中于50～100℃回流处理1～10h，所述的混酸溶液由质量分数为68％的HNO3水溶液和质量分数为98％的H2SO4水溶液按照体积比为1:3组成；回流后冷却至室温，取出洗涤，真空干燥。

5.根据权利要求1所述的纳米Nb2O5/碳布复合电极材料的制备方法，其特征在于：在步骤(3)中，所述的煅烧是在氮气气氛中600℃煅烧1h。
