专利号: 201810114704X
申请人: 金陵科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

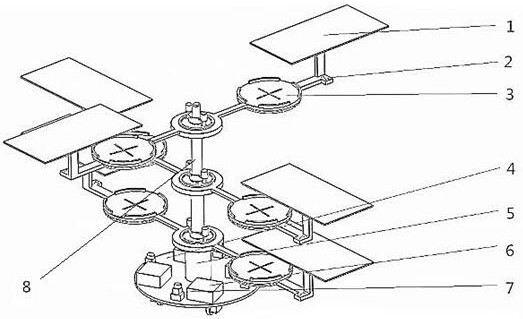

1.一种旋转式无人机停机坪,包括太阳能板(1)、无人机停机坪(3)、底座(4)、支撑架(5)、电池(6)、支柱(8)、停机坪旋转支架(9)、主动电机(10)、无线接收发射设备(11)、传动齿轮(13)、内齿轮(14)、太阳能板支架(15)、支撑杆(17)和压块(21),其特征在于:所述底座(4)上固定安装有支撑架(5)和电池(6),所述支撑架(5)固定安装在底座(4)中部上方,所述支撑架(5)上端安装有支柱(8),所述支柱(8)顶部安装有无线接收发射设备(11),所述支柱(8)上套装有至少2个停机坪旋转支架(9),所述停机坪旋转支架(9)中部通过对应平面轴承(23)安装在支柱(8)上,每个停机坪旋转支架(9)对应一个压块(21),所述支柱(8)穿过压块(21)并通过紧定螺钉(22)固定,所述压块(21)在停机坪旋转支架(9)中部的上方,所述压块(21)两侧支架各安装有一个主动电机(10),所述主动电机(10)的转轴朝下,所述主动电机(10)的转轴安装有传动齿轮(13),所述停机坪旋转支架(9)中部上方有一圈内齿轮(14),每组两个传动齿轮(13)在内齿轮(14)内与内齿轮(14)相互啮合,所述主动电机(10)的主体的上方有编码器(12),所述停机坪旋转支架(9)两侧的支架内有无人机停机坪(3),所述停机坪旋转支架(9)两侧支架的外端通过支撑杆(17)与太阳能板支架(15)相连,所述太阳能板支架(15)上安装有太阳能板(1)。

2.根据权利要求1所述的一种旋转式无人机停机坪,其特征在于:所述底座(4)底部有2个运动轮(19)和1个万向轮(20),所述运动轮(19)通过运动轮电机(18)固定在底座(4)底部,所述万向轮(20)通过固定架固定在底座(4)底部。

3.根据权利要求1所述的一种旋转式无人机停机坪,其特征在于:所述底座(4)上设置有4个摄像头(7),所述摄像头(7)等角度绕底座(4)的中心线一周。

4.根据权利要求1所述的一种旋转式无人机停机坪,其特征在于:所述支柱(8)顶部还安装有照明灯。

5.根据权利要求1所述的一种旋转式无人机停机坪,其特征在于:所述太阳能板支架(15)通过角度控制电机(16)与太阳能板(1)底部相连。

6.根据权利要求1所述的一种旋转式无人机停机坪,其特征在于:所述停机坪旋转支架(9)两侧支架的外端与对应支撑杆(17)相连处外侧有激光指引设备(2)。

7.根据权利要求1所述的一种旋转式无人机停机坪,其特征在于:所述无人机停机坪(3)直径为40-80cm。
