专利号: 2018100931088
申请人: 青岛理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

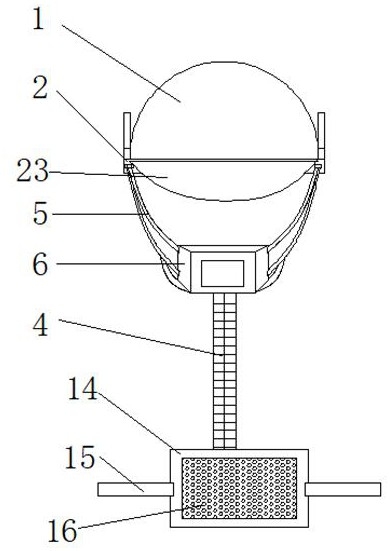

1.一种矿山采矿用呼吸空气净化装置,包括保护头盔(1),其特征在于:所述的保护头盔(1)的底端外环壁固定连接有支撑帽檐(2),所述的支撑帽檐(2)的两侧均通过连通固定器(3)连通有可伸缩连通管(4),所述的可伸缩连通管(4)的底端贯穿支撑帽檐(2)的外壁并延伸至支撑帽檐(2)的外部,且所述的可伸缩连通管(4)位于支撑帽檐(2)底端的部分外壁套设有保护固定纺织套(5),所述的可伸缩连通管(4)的底端连通有初级净化呼吸罩(6),所述的初级净化呼吸罩(6)靠近脸部的一侧外环壁固定连接有缓冲固定带(8),且所述的保护固定纺织套(5)通过固定槽(7)与缓冲固定带(8)的两侧外壁固定连接,所述的初级净化呼吸罩(6)远离缓冲固定带(8)的一端连通有初级过滤清理装置(9),所述的初级净化呼吸罩(6)内环壁的中间位置固定连接有第二过滤网(10),所述的缓冲固定带(8)的底端固定连接有下巴固定托(11),所述的下巴固定托(11)通过固定连接绳(12)与支撑帽檐(2)的两端固定连接,所述的固定连接绳(12)的外壁设置有收缩调节器(13),所述的可伸缩连通管(4)远离初级净化呼吸罩(6)的一端固定连通有二级过滤净化箱(14),所述的二级过滤净化箱(14)的两侧外壁通过固定腰带(15)与人体腰部固定连接,所述的二级过滤净化箱(14)远离人体腰部的一侧外壁镶嵌连接有大颗粒粉末过滤网(16),所述的二级过滤净化箱(14)的内部固定连接有空气处理通道(20),所述的空气处理通道(20)的内部设置有抽风叶片(17),所述的抽风叶片(17)的转动手通过联轴器转动连接有第二电机(18),所述的第二电机(18)的底端与转动动力箱(19)的底端内壁固定连接,所述的转动动力箱(19)的底端外壁与空气处理通道(20)的底端内壁固定连接,所述的空气处理通道(20)远离大颗粒粉末过滤网(16)的一端设置有二级过滤清理装置(21)。

2.根据权利要求1所述的一种矿山采矿用呼吸空气净化装置,其特征在于:所述的初级过滤清理装置(9)包括初级过滤处理腔(91),所述的初级过滤处理腔(91)中间位置的内壁固定连接有第一过滤网(92),所述的初级过滤处理腔(91)远离脸部的一端内壁滑动连接有手调滑动挡板(93),所述的初级过滤处理腔(91)靠近手调滑动挡板(93)的顶端内壁通过第一固定滑动槽(94)滑动连接有固绳滑动器(95),所述的固绳滑动器(95)的底端固定连接有支撑滑动杆(96),所述的支撑滑动杆(96)通过清理刷(97)与第一过滤网(92)滑动接触,所述的初级过滤处理腔(91)的一侧外壁顶端固定连接有收绳动力箱(98),所述的收绳动力箱(98)的底端内壁固定连接有第一电机(99),所述的第一电机(99)的输出轴通过皮带转动连接有收绳器(910),且所述的固绳滑动器(95)通过连接绳(911)与收绳器(910)固定连接,所述的固绳滑动器(95)远离连接绳(911)的一端通过连接弹簧(912)与第一固定滑动槽(94)的一端内壁固定连接。

3.根据权利要求1所述的一种矿山采矿用呼吸空气净化装置,其特征在于:所述的二级过滤清理装置(21)包括一级过滤网(211),所述的一级过滤网(211)的顶端贯穿空气处理通道(20)的顶端内壁并延伸至空气处理通道(20)的外部通过第一支撑杆(213)滑动连接有第二固定滑动槽(212),且所述的第二固定滑动槽(212)与二级过滤净化箱(14)的顶端内壁固定连接,所述的第一支撑杆(213)的顶侧外壁接触连接有偏心轮(214),所述的偏心轮(214)的转动轴固定连接有第三电机(215)的输出轴,所述的第三电机(215)的底端通过支撑架与二级过滤净化箱(14)的顶端内壁固定连接,所述的偏心轮(214)远离第一支撑杆(213)的一端接触连接有第二支撑杆(216),所述的第二支撑杆(216)的顶端通过第三固定滑动槽(217)与二级过滤净化箱(14)的顶端内壁固定连接,所述的第二支撑杆(216)的底端贯穿空气处理通道(20)的顶端外壁并延伸至空气处理通道(20)的内部固定连接有活性炭吸附过滤网(218)。

4.根据权利要求2所述的一种矿山采矿用呼吸空气净化装置,其特征在于:所述的收绳动力箱(98)的底端内壁固定连接有小型电池安装槽(913)。

5.根据权利要求1所述的一种矿山采矿用呼吸空气净化装置,其特征在于:所述的保护头盔(1)一侧外环壁的底端设置有保护帽檐(23)。

6.根据权利要求3所述的一种矿山采矿用呼吸空气净化装置,其特征在于:所述的可伸缩连通管(4)与空气处理通道(20)相连通。

7.根据权利要求3所述的一种矿山采矿用呼吸空气净化装置,其特征在于:所述的二级过滤净化箱(14)位于二级过滤清理装置(21)正下方的底端内壁固定连接有灰尘处理收集箱(22)。

8.根据权利要求1所述的一种矿山采矿用呼吸空气净化装置,其特征在于:所述的可伸缩连通管(4)采用高强度聚合材料制成。

9.根据权利要求3所述的一种矿山采矿用呼吸空气净化装置,其特征在于:所述的支撑帽檐(2)远离保护帽檐(23)的一侧顶端外壁固定连接有连通管固定器(24)。

10.根据权利要求3所述的一种矿山采矿用呼吸空气净化装置,其特征在于:所述的空气处理通道(20)位于一级过滤网(211)与活性炭吸附过滤网(218)正下方的内壁均为镂空状,且所述的空气处理通道(20)通过镂空内壁与灰尘处理收集箱(22)相连通。
