专利号: 2018100924582
申请人: 宿州市鑫尧健康科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

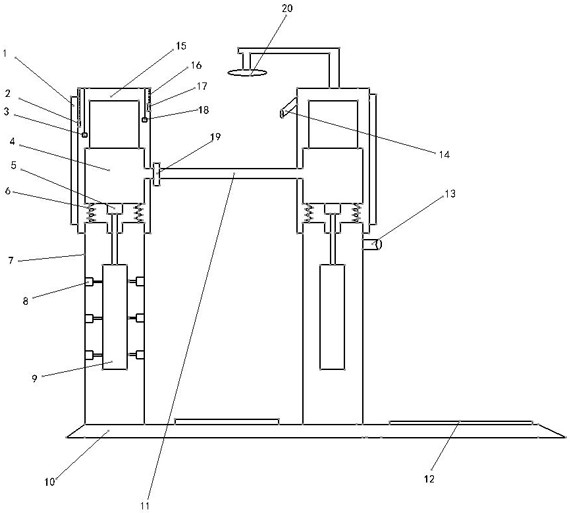

1.一种极具趣味性的举重器材,其特征在于:包括底座(10)、支撑桩(7)、杠铃(4)和限位壳(15);所述的底座(10)设于支撑桩(7)下方;所述的底座(10)上设有电子秤(12);所述的支撑桩(7)设于杠铃(4)的下方;所述的支撑桩(7)内设有配重器(8)和砝码组(9);所述的支撑桩(7)上设有摄像头(13);所述的杠铃(4)设左右各一个,且通过承重杆(11)相互连接;

所述的承重杆(11)上设有海绵(19);所述的海绵(19)可在承重杆(11)上左右滑动;所述的杠铃(4)设于限位壳(15)腔内;所述的杠铃(4)下方设有凸块(5);所述的凸块(5)所在位置与支撑桩(7)上的凹槽所在位置相对应;所述的凸块(5)通过连接杆与砝码组(9)相连;所述的杠铃(4)在其竖直方向上设有凸条;所述的凸条与限位壳(15)内的凹槽通过龙凤榫方式连接;所述的杠铃(4)下方设有压缩弹簧(6);所述压缩弹簧(6)的另一端与支撑桩(7)连接;

所述杠铃(4)上设有限位壳(15);所述的限位壳(15)内设有位置传感器一(2)、位置传感器二(17)、弹簧柱一(3)和弹簧柱二(18);所述的位置传感器一(2)的安装位置比位置传感器二(17)的低且均与限位壳(15)顶部连接;所述的弹簧柱一(3)和弹簧柱二(18)设于限位腔内的顶端;所述的位置传感器一(2)与弹簧柱一(3)的高度相同且在同一侧;所述的位置传感器二(17)与弹簧柱二(18)的高度相同且在同一侧;所述限位壳(15)外部的侧面设有显示屏(1)和高压水枪(14);所述的显示屏(1)和高压水枪(14)不在同一平面内;所述的高压水枪(14)可自动调节喷射方向;所述的底座(10)、支撑桩(7)和限位壳(15)里的电子元器件均与控制系统连接。

2.根据权利要求1所述的具有风干功能的趣味性举重器材,其特征在于:所述的位置传感器一(2)和位置传感器二(17)上设有电动伸缩杆(16)。

3.根据权利要求1所述的具有风干功能的趣味性举重器材,其特征在于:所述的海绵(19)上设有凸点。

4.根据权利要求1所述的具有风干功能的趣味性举重器材,其特征在于:所述的摄像头(13)采用高清视频头。

5.根据权利要求1所述的具有风干功能的趣味性举重器材,其特征在于:所述的砝码组(9)上设有多个配重孔;所述的配重孔与每个配重器(8)的位置一一对应。

6.根据权利要求1所述的具有风干功能的趣味性举重器材,其特征在于:所述的压缩弹簧(6)设至少四条且位于杠铃(4)和支撑桩(7)之间。

7.根据权利要求1所述的具有风干功能的趣味性举重器材,其特征在于:所述的限位壳(15)上设有风干装置(20);所述的风干装置(20)通过连接杆与限位壳(15)连接,并且倒垂在承重杆(11)的正上方;所述的风干装置(20)采用电风扇;所述的电风扇包括扇身,扇叶和底座;所述的扇叶通过扇身与底座连接。
