专利号: 2018100789256
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

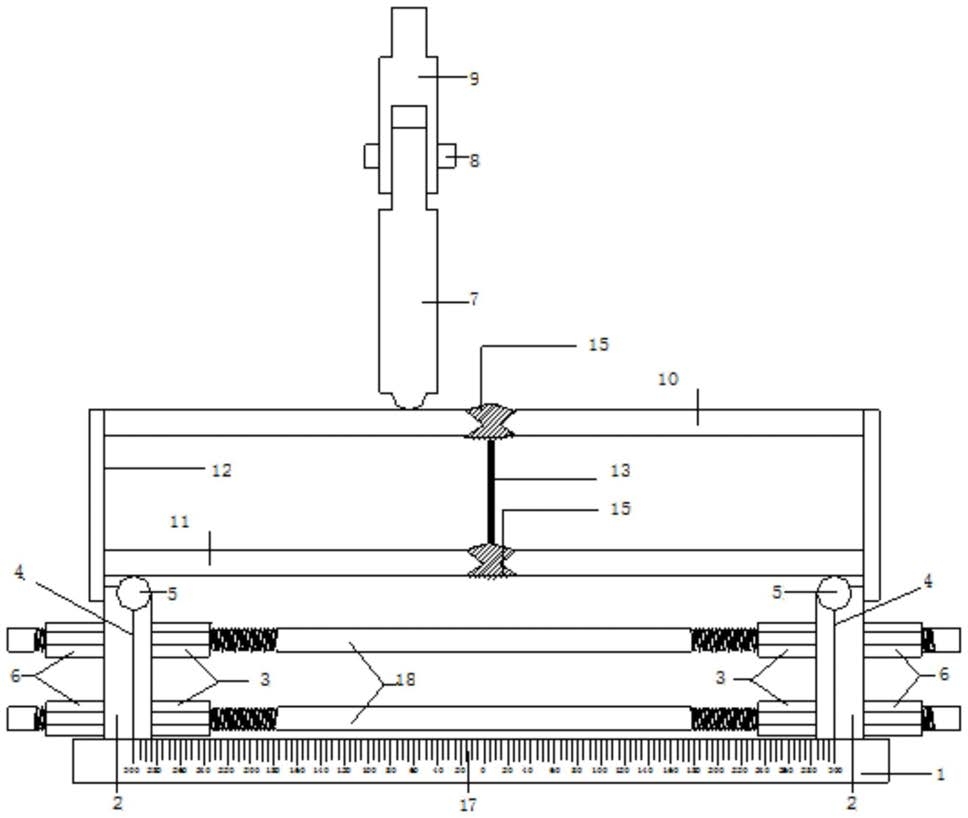

1.一种熔合焊缝拉剪或压剪复合承载力的测试装置,其特征在于,包括测试试件、为测试试件施加压力的加载压头(7)和用于支撑测试试件的安装支座;

测试试件包括两个相同的H型试件,两个H型试件在上翼缘板和下翼缘板处对焊;

加载压头(7)设置在测试试件的上方并能够上下移动;

安装支座包括底座(1)和设置在底座(1)两侧的支辊架(2),支辊架(2)的下端与底座(1)通过滑块滑槽结构连接,两侧的支辊架(2)之间通过螺杆和螺母连接,支辊架(2)的上端设有用于支撑测试试件底面的支辊(5);

两侧支辊架(2)的支辊(5)分别与测试试件两端的底面相抵;

H型试件的翼缘板与腹板焊接采用角焊缝焊接,由两个H型试件焊接而成的测试试件两端均焊接有端板(12),端板(12)与测试试件之间采用角焊缝焊接,端板(12)的下端凸出于测试试件的底面。

2.根据权利要求1所述的一种熔合焊缝拉剪或压剪复合承载力的测试装置,其特征在于,加载压头(7)的下端沿加载压头(7)的长度方向设有用于对测试试件施加压力的施力辊(14),施力辊(14)与测试试件垂直,施力辊(14)的长度不小于测试试件的宽度。

3.根据权利要求1所述的一种熔合焊缝拉剪或压剪复合承载力的测试装置,其特征在于,加载压头(7)上端的中部铰接有能够与万能材料试验机连接的链接器(9)。

4.根据权利要求1所述的一种熔合焊缝拉剪或压剪复合承载力的测试装置,其特征在于,两侧的支辊架(2)之间通过四组对称设置的螺杆(18)和螺母连接,螺杆(18)为双头螺杆,两侧的支辊架(2)上开设有供螺杆穿过的通孔,并通过通孔套在四根螺杆(18)上,每根螺杆(18)在每个支辊架(2)的两侧分别螺纹连接有用于对支辊架(2)进行限位的第一紧固螺母(3)和第二紧固螺母(6)。

5.根据权利要求1所述的一种熔合焊缝拉剪或压剪复合承载力的测试装置,其特征在于,支辊架(2)下端两侧对称设有两个滑块结构,底座(1)的上表面对应开设有两条与两个滑块结构适配的导向槽(16)。

6.根据权利要求1所述的一种熔合焊缝拉剪或压剪复合承载力的测试装置,其特征在于,支辊架(2)的上端面开设有用于放置支辊(5)的支辊槽(19),支辊槽(19)为圆柱形槽,支辊槽(19)对应的半径与支辊(5)的半径相同,支辊槽(19)对应的圆周角小于180°。

7.根据权利要求1所述的一种熔合焊缝拉剪或压剪复合承载力的测试装置,其特征在于,支辊(5)的侧面与该支辊(5)所在的支辊架(2)的侧壁相切,该侧壁为两个支辊架(2)相邻一侧的侧壁。

8.根据权利要求1所述的一种熔合焊缝拉剪或压剪复合承载力的测试装置,其特征在于,底座(1)沿其长度方向在侧面设有标尺(17),两个支辊架(2)在与 底座(1)上设置标尺(17)同侧的侧面上设有与标尺(17)相适应的支辊架对准线(4)。

9.一种基于权利要求1-8任意一项所述的测试装置进行熔合焊缝拉剪或压剪复合承载力的测试方法,其特征在于,测试过程如下:加压装置向下驱动加载压头(7)对测试试件施加荷载,直至所施加的荷载达到预设值,或直至焊缝破坏,停止施加载荷;在施加载荷过程中,加压装置记录所施加的应力和应变;

通过应力、应变、加载压头(7)对测试试件的加载点位置以及两个支辊(5)对测试试件支撑点的位置计算焊缝的复合承载力。
